弧線的繪制,有個長度,但這個長度指的是弦長,并不是弧長。下面介紹如何繪制指定長度的弧線
-

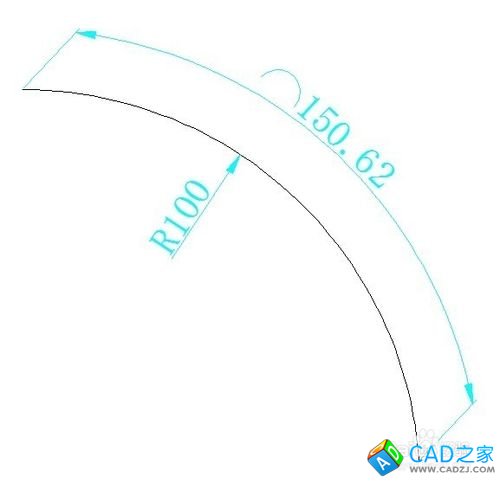

比如我們要畫一個半徑是100,弧長是150.62的弧線。
-

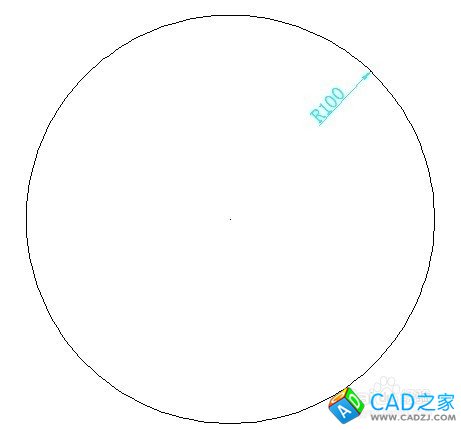

我們先繪制半徑100的圓
-

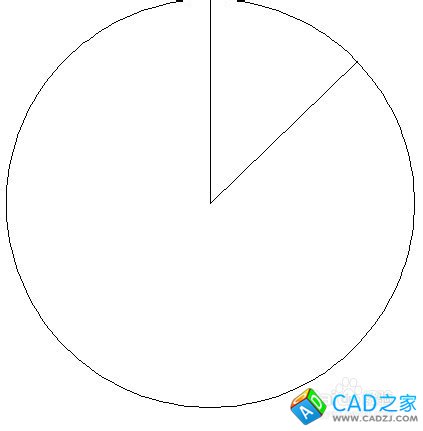

然后我們隨意畫出線條方便修剪
-
-
-

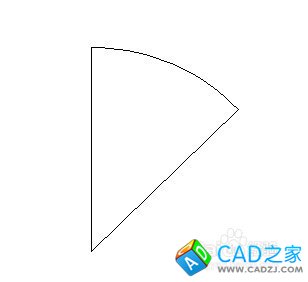

我們修剪掉弧線,得到一部分圓弧線。這時我們看如圖
我們需要使用命令將現有的弧線變?yōu)槲覀冎贫ǖ幕【€
-

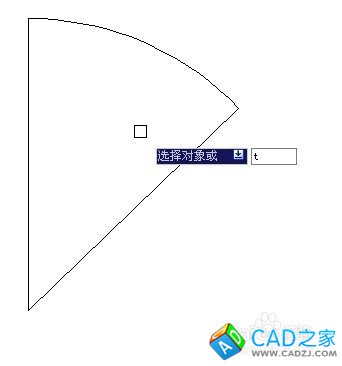

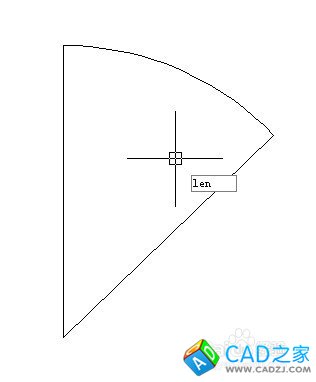

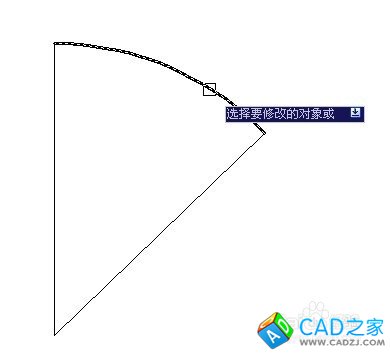

我們輸入len回車,輸入t回車,輸入150.62回車,點擊選中弧線,弧線就立刻變成我們要的弧線了。
