AutoCAD使用直線命令繪制正五角星的圖文教程

時間:2015-01-28 10:37:11 來源:未知

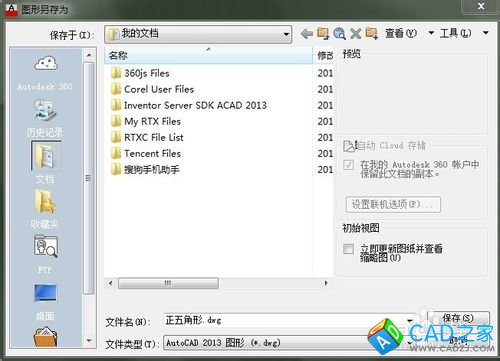

  1. 正常啟動autocad2013軟件，選擇“文件-保存”菜單命令，將其保存為“正五角星”文件。
  2. cad使用直線命令繪制正五角星

  3. 在命令行中輸入或動態輸入【line】命令，來執行直線命令。

    cad使用直線命令繪制正五角星

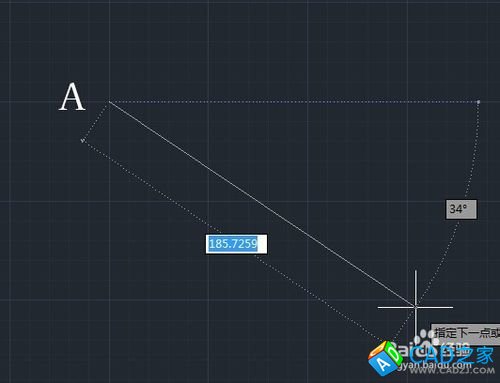

  4. 在“指定第一點：”提示下，輸入“200，200”，從而確定起點為A。

    cad使用直線命令繪制正五角星

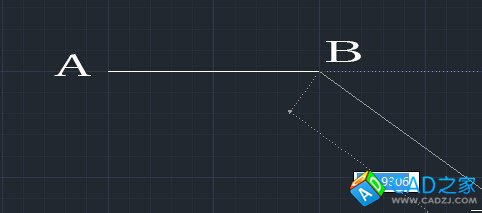

  5. 在“指定下一點或【放棄（u）】:”提示下，輸入“@100，0”，從而確定點B.

    cad使用直線命令繪制正五角星

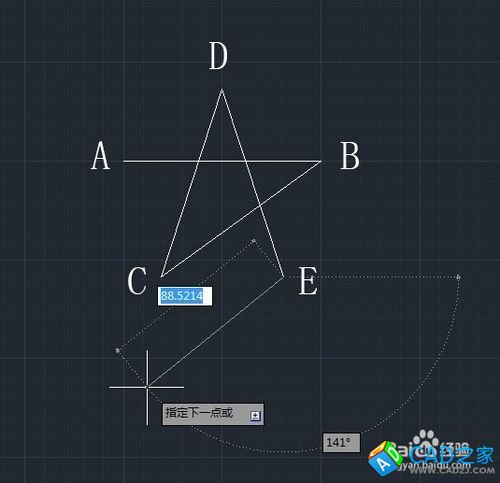

  6. 在“指定下一點或閉合（c）/放棄（u）:”提示下，依次輸入“@100<216”確定點C,"@100<-72"確定點E。

    cad使用直線命令繪制正五角星
  7.

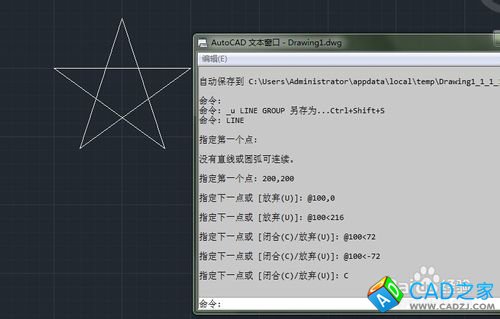

    最后按“閉合（c）”選項，與A點閉合，從而完成正五角形的繪制。

    cad使用直線命令繪制正五角星
