使用角度標注將兩條不平行線的角度尺寸標注出來。



1.  點擊角度命令。也可以點擊標注下拉有個角度，或者可以輸入dan回車執行角度標注命令。
2.
3.
4.
5.

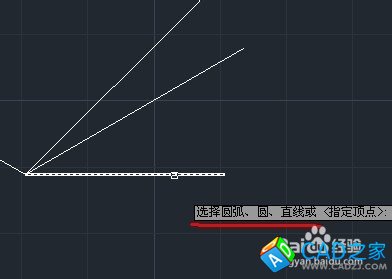

    如圖示，點擊角度命令，然后提示點擊第一條線或者弧線，點擊圖示水平線。


6.

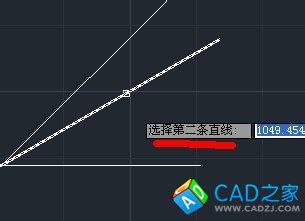

    然后點擊第二條線。第二條線也就是角度線的另一邊

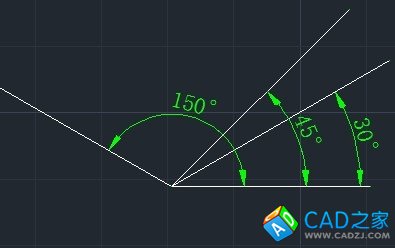

7.  然后鼠標移動拖動出角度尺寸線，鼠標點擊確定尺寸線位置。


8.

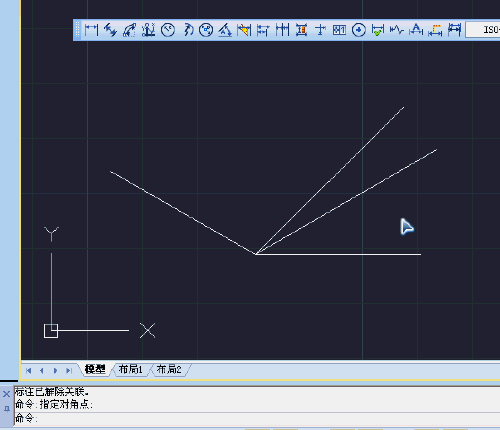

    以下是動態圖，希望對你有幫助，祝您學習愉快！
