CAD2015中怎么進行直徑與半徑標注的詳細教程

時間:2015-02-13 16:53:46 來源:未知

一幅圖紙光有圖元，沒有尺寸規范，其不叫圖紙，只能叫半成品，從本節CAD教程開始，將為大家講解在CAD中標注圖紙的技巧，本節講解直徑與半徑標注方法；圖1圖形上顯示的是直徑標注，圖2顯示的是半徑標注；

CAD2015中怎么進行直徑與半徑標注 步驟閱讀

CAD2015中怎么進行直徑與半徑標注
  1.

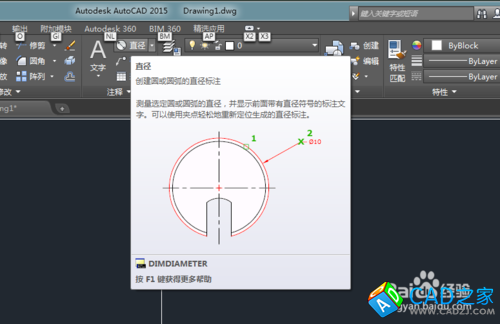

  2. 標注命令都位于繪圖窗口上方的注釋工具條內，把鼠標放到圓標注上面，可以顯示其定義；
  3. CAD2015中怎么進行直徑與半徑標注
  4.

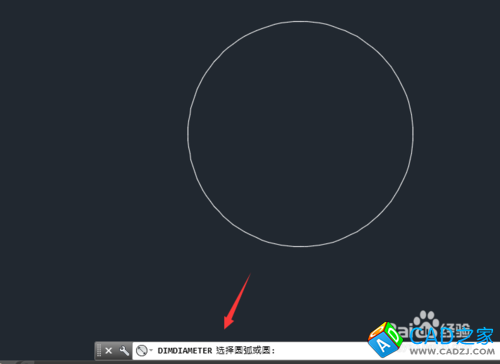

    沒有執行圓標注前，你當前的繪圖窗口內必須有圓或圓弧；執行直徑標注后，其后提示你選擇當前繪圖窗口內的圓；

    CAD2015中怎么進行直徑與半徑標注
  5.

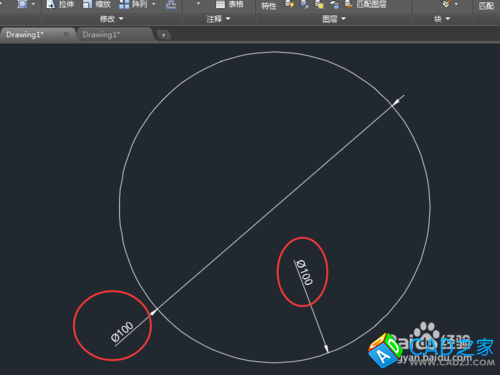

    直徑標注完成后，尺寸數值放在圓形外與圓形內是有區別的，請觀查下圖；

    CAD2015中怎么進行直徑與半徑標注
  6.

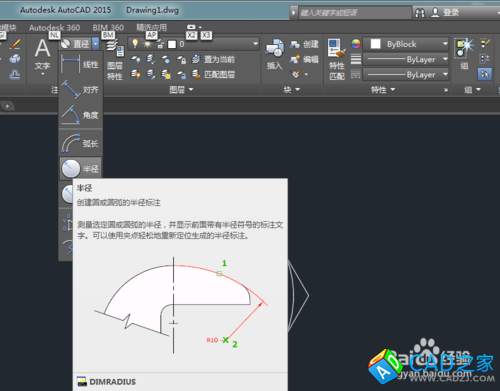

    半徑標注與直徑標注其最基本的區別在于顯示的數值不一樣，半徑標注是以R開頭，而直徑標注是以直徑符號開頭，下圖為半徑的定義；

    CAD2015中怎么進行直徑與半徑標注
  7.

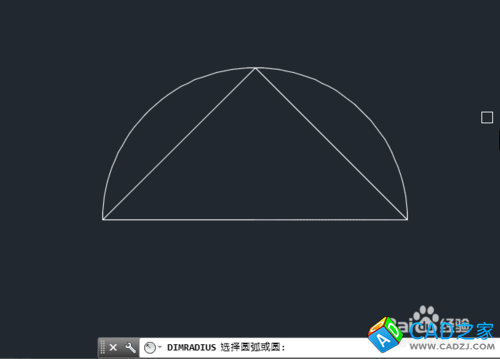

    在執行半徑標注后，其命令行提示的數值與直徑一樣；

    CAD2015中怎么進行直徑與半徑標注
  8.

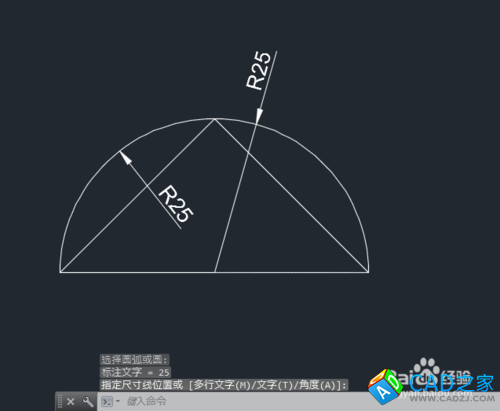

    下圖是通過半徑標注得到的尺寸，請注意其與直徑標注的區分；

    CAD2015中怎么進行直徑與半徑標注
  9.

    說明：

    半徑與直徑標注其表達的尺寸雖說顯示不一樣，但其尺寸的大小是一樣的，在為圖紙上的圓弧與圓進行標注前，一定要注意與整個圖幅協調。
