用CAD如何繪制彎曲路徑拉伸實體的教程

時間:2015-02-14 19:22:00 來源:未知

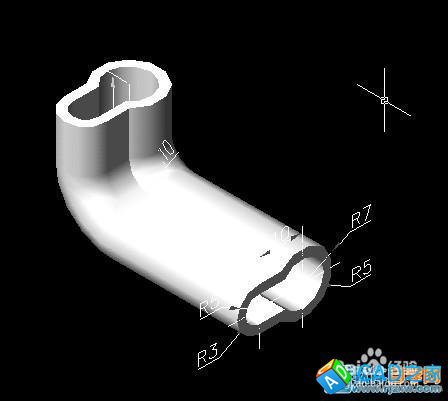

效果圖:

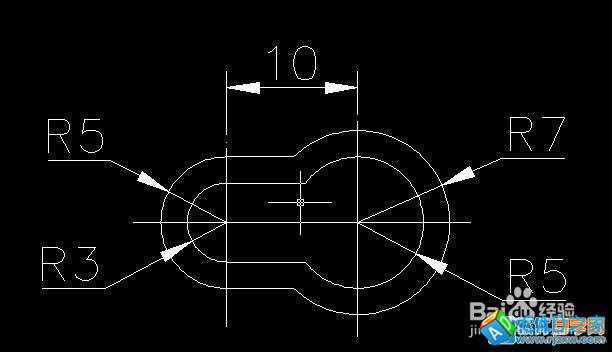

第一步:點擊視圖菜單---三維視圖----主視圖,在主視圖中繪制以下平面圖:如圖1

如圖1

第二步:點擊工具欄上的面域工具或通過繪圖菜單及REG面域命令把那個圖形形成面,然后點視圖菜單----三維視圖----右視圖。

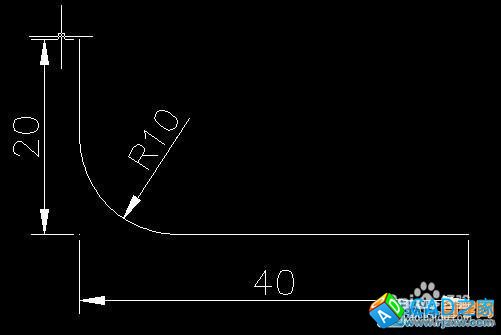

繪制出跟徑圖效果:如圖2

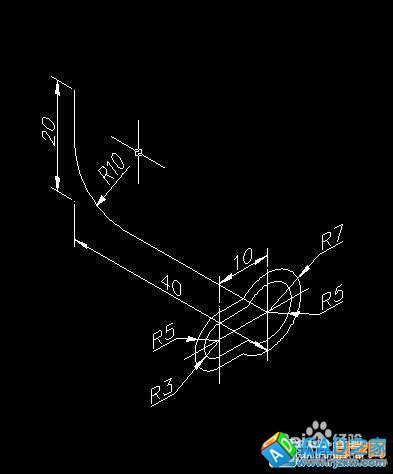

第三步:用PE多段線組合路徑成一體后,此教程由軟件自學網首發,點擊視圖菜單---三維視圖----西南等軸測,并把路徑與兩個對象調整好位置如圖3:

第四步:用EXT拉伸命令,在命令行中輸入EXT命令---空格,選中兩個對象---空格,選P路徑模式 ----路徑為40x20 的圖形。

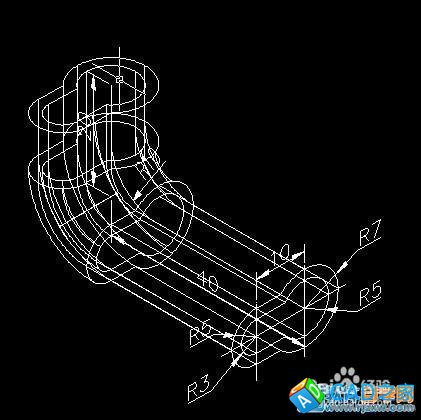

然后形成實體如圖4:

第五步:用SU差集命令,先選外面大的實體-空格,再選里面小的實體-空格后,形成空心實體如圖5:
