AutoCAD2015形位公差的詳細設置技巧

時間:2015-03-03 11:30:03 來源:未知

形位公差是對加工零件的加工要求，用通俗的話說，一個零件加工出來的尺寸，大不能超過多少，小不能低于多少，如果超出了圖紙指定的公差范圍，那么加工出來的零件就判定不合格，零件需要重新加工。

CAD教程：[9]CAD2015形位公差設置技巧

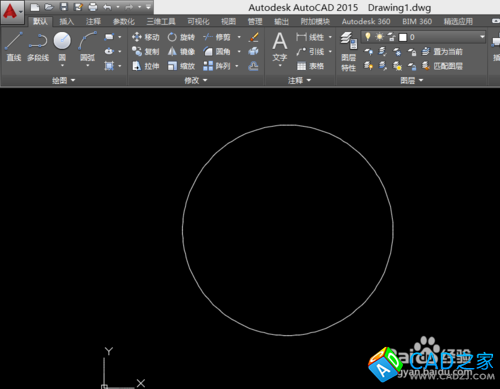

先繪制一簡單的圓形，接下來就以圓形為例，為其添加形位公差；

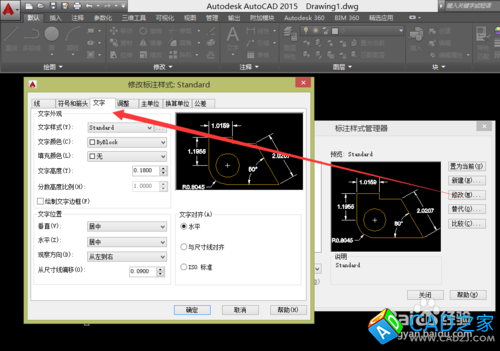

為零件設置形位公差，需要進入到標式樣式中；

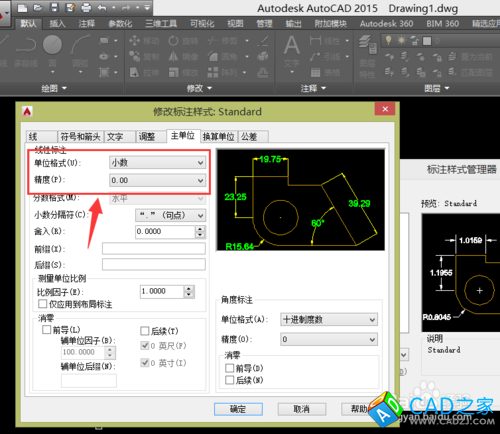

機械零件的加工精度是兩位小數，先在主單位中設置兩位小數；

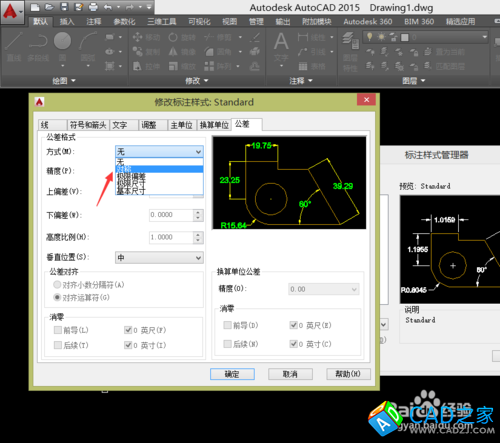

切換到公差選項，默認情況下為無；其方式中可選的公差有：對稱、極限偏差、極限尺寸、基本尺寸；

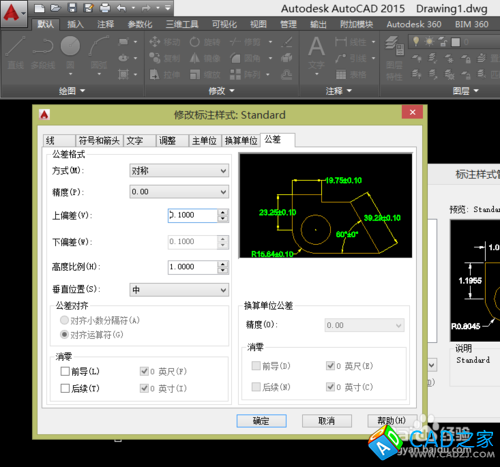

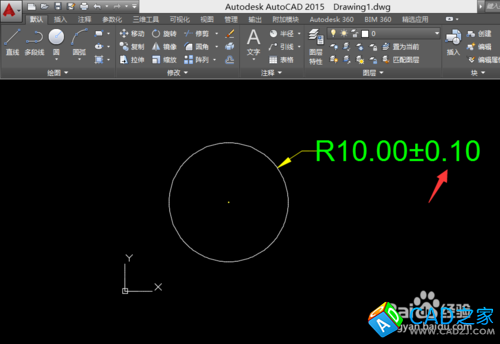

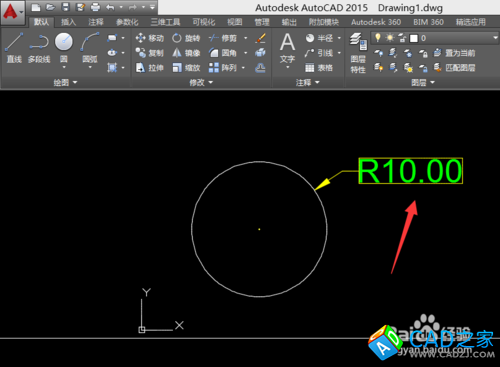

對稱指的是上、下偏差一樣，圖1為設置參數，圖2為標注效果；

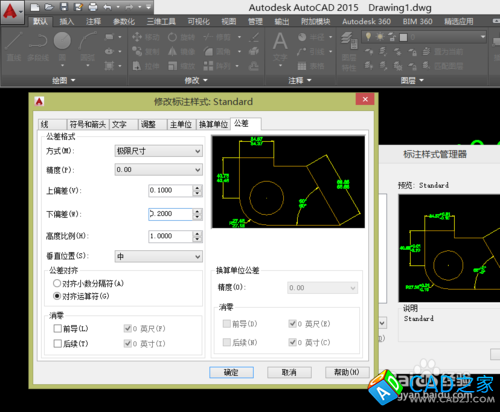

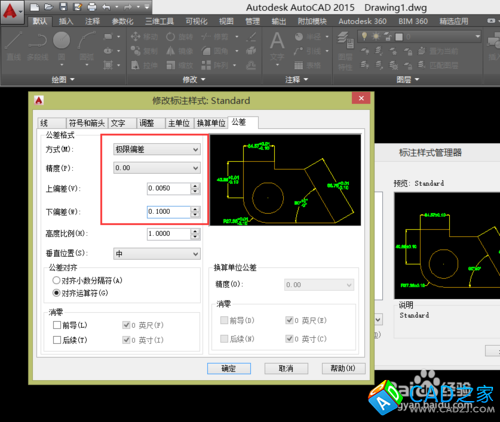

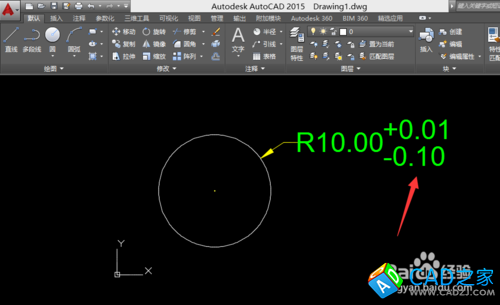

極限偏差上、下公差可不同，圖1為設置參數，圖2為標注效果；

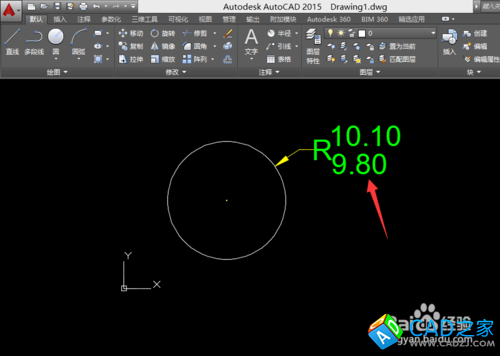

極限尺寸顯示出來的是最大尺寸與最小尺寸，圖1為設置參數，圖2為示注效果；

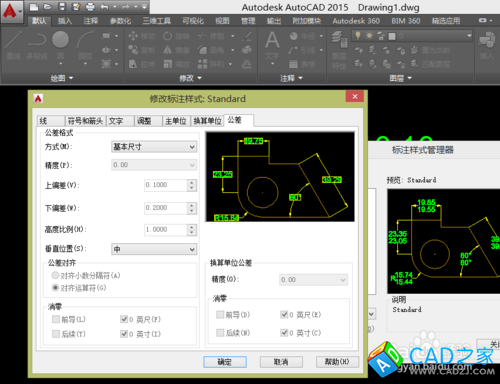

基本尺寸顯示當前零件要保證的基本尺寸，圖1為設置參數，圖2為標注效果；
