CAD2015關于柵格的顯示與關閉及其設置技巧

時間:2015-03-04 15:24:16 來源:未知

在使用CAD2015設計圖紙的過程中，合理地打開柵格及對柵格進行設置，有助于提高設計師的繪圖效率；本教程講解：CAD2015關于柵格的顯示與關閉及其設置技巧，歡迎學習、參考；

CAD教程：[17]CAD2015柵格的顯示與設置技巧

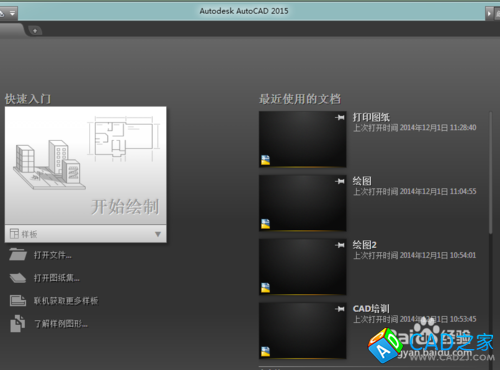

  1. 打開CAD2015軟件后，其界面顯示的是預覽窗口，要進入到柵格顯示與設置界面，需要新建或打開一個模型；
  2. CAD教程：[17]CAD2015柵格的顯示與設置技巧

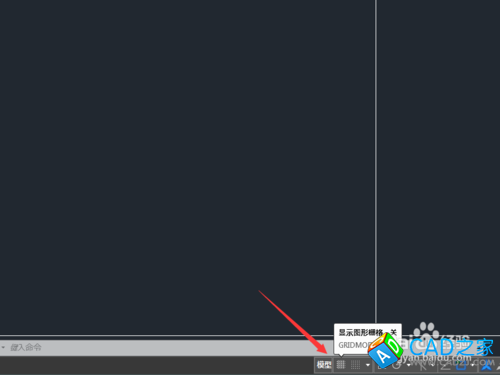

  3. 新建一個CAD二維繪圖窗口，柵格開關按鈕在繪圖窗口的下方；

    CAD教程：[17]CAD2015柵格的顯示與設置技巧

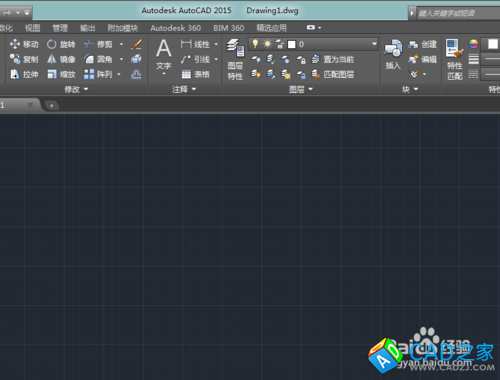

  4. 在CAD繪圖窗口中打開后的柵格顯示如下圖；

    CAD教程：[17]CAD2015柵格的顯示與設置技巧

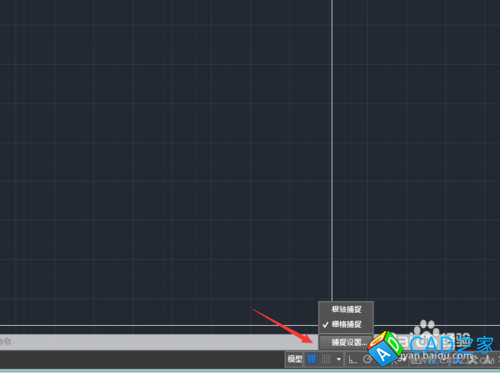

  5. 在下圖的所指示的單擊，在彈出的指令中，選擇捕捉設置；

    CAD教程：[17]CAD2015柵格的顯示與設置技巧

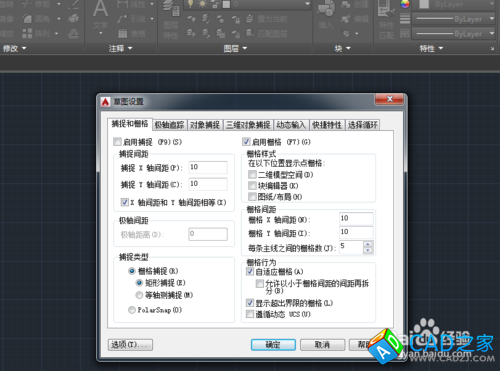

  6. 其彈出的對話框如下，我們可以在第一欄找到柵格設置；

    CAD教程：[17]CAD2015柵格的顯示與設置技巧

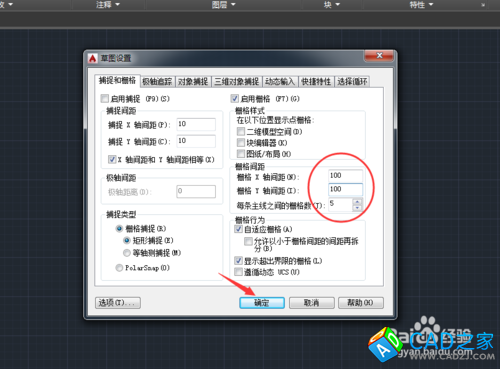

  7. 柵格最常用的設置是：更改其間距，間距越大，表明柵格離得越遠，按下圖的設置后，點確定；

    CAD教程：[17]CAD2015柵格的顯示與設置技巧

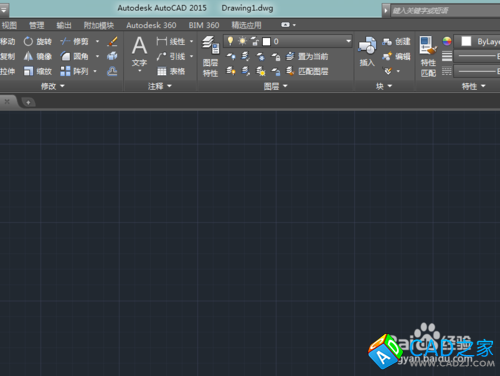

  8. 在更改過柵格之后，可以明顯看到柵格之間的距離增大了；

    CAD教程：[17]CAD2015柵格的顯示與設置技巧
  9.

    常規情況下，柵格的間距默認設置成10*10就好了，在啟用柵格后，繪制平面圖，其繪圖比例與當前的窗口相協調；
