AutoCAD2015環形陣列圖元的詳細圖文技巧

時間:2015-03-04 15:47:59 來源:未知

環形陣列是以一個圓的圓心為旋轉點，然后快速地復制相同特征并帶有一定規范的圖元，本節CAD教程以一個繪圖實例，講解CAD2015中的環形陣列圖元的技巧，歡迎學習。下圖為繪圖實例；

CAD教程：[23]CAD2015環形陣列技巧

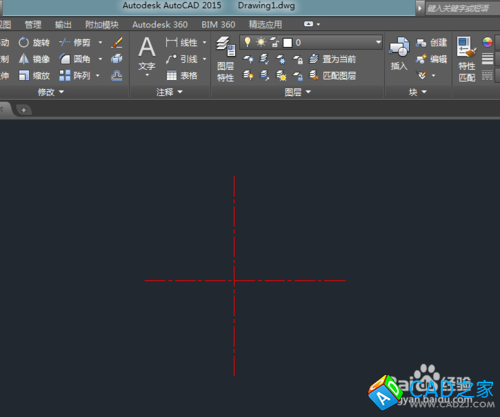

  1. 打開CAD2015,新建一個零件圖檔，然后繪制出如下圖的中心線；
  2. CAD教程：[23]CAD2015環形陣列技巧

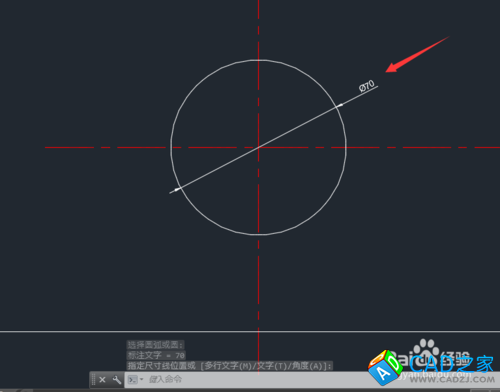

  3. 以中心線的交點為圓心，然后繪制直徑為70mm的圓；

    CAD教程：[23]CAD2015環形陣列技巧

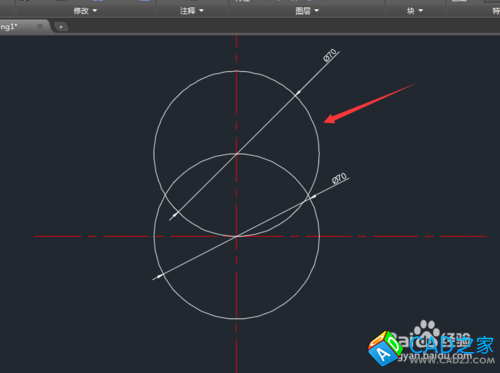

  4. 以步驟2圓的任一象限點為圓心，繪制一個同樣大小的圓，不同之處在于圓的圓心；

    CAD教程：[23]CAD2015環形陣列技巧

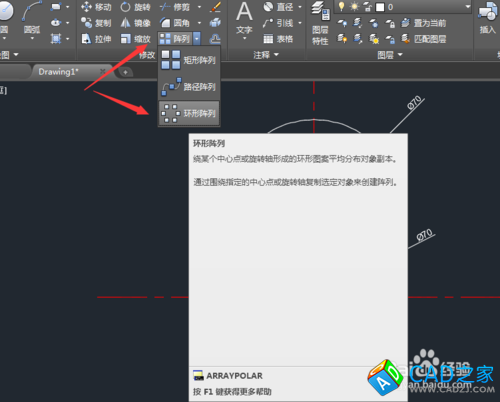

  5. 在繪圖工具欄上，找到矩形陣列，打開其下拉菜單，找到環形陣列工具；

    CAD教程：[23]CAD2015環形陣列技巧

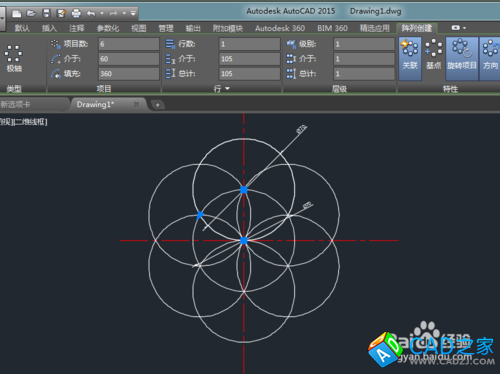

  6. 選中以象限點為圓心繪制的圓，以中心線的交點為基準點進行環形陣列，其結果及參數設計如下圖；

    CAD教程：[23]CAD2015環形陣列技巧

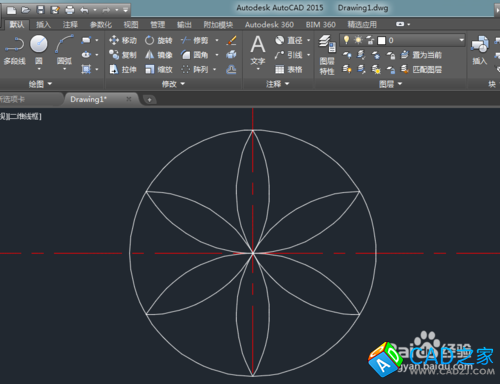

  7. 通過使用個修剪工具，去除多余的線段，最終完成了我們要繪制的圖形；

    CAD教程：[23]CAD2015環形陣列技巧
  8.

    經驗總結：

    使用環形陣列后，需要先使用分解指令，才能把剛環形陣列后的圖元進行拆分，才能做進一步的修剪，否則，無法達到修剪后的圖形效果。
