看到網上有人問這個問題，乍一看覺得這個問題很簡單，仔細想想這個問題確實不太好理解。

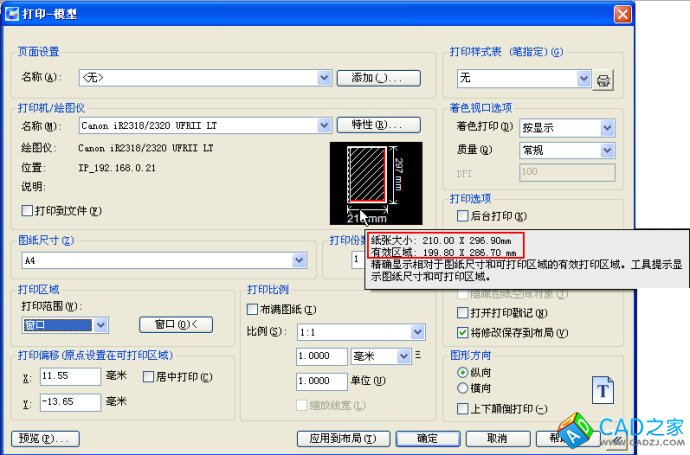

A4的標準圖框大小是210×297，而A4的紙張也是210X297，如果要1:1打印，圖框的邊線必須正好打印到紙張的邊界上，用過這種A3和A4這種打印機的人都應該知道，打印機在打印的時候都會留一定寬度的空白邊界，也就是A4紙張的實際有效打印區域200×287左右(不同打印機可能不太相同)，也就是四周都有10毫米的空白區域，因此標準的A4圖框是不可能按1:1打印到A4的紙張上的。這個從打印對話框里實際就能看出來，在打印對話框中有個小的預覽框，可以顯示紙張尺寸和可打印區域，并可以紅線顯示圖形在哪些方向超出打印區域，如下圖所示。

為什么會這樣呢？這個問題應該怎么處理呢？

CAD出圖通常都會用專用的繪圖儀，這種繪圖儀通常是A0、A1幅面的，繪圖儀通常都是用卷筒紙，而且比標準紙張的幅面略寬，例如HP 600系列的，其圈筒紙的幅面寬約有880mm，即比A0(841*1189)略寬，可以實現A0~A5（含按國標規定加長的）各圖幅1:1打印出圖。

設計單位有時會自定義我們一般將打印出圖圖紙范圍定義為860*L，此L可以定義得很長，而CAD圖面里將相同比例的各種規格的圖紙均移動排列在此范圍內，各圖間留有裁剪間隔，比如18mm，然后打印出圖時的打印窗口就選定為前講的860*L，就可以一次將這些排列好的圖一起連續打印出來，但出來的圖需要裁剪一下。

但對于一般辦公用打印機，比如HP1010，A4打印機，它不是為你打CAD圖設計的，設計單位也會配置這樣的打印機，這類打印機多用于打印小樣，在打印小樣的時候，主要檢查一下整個圖紙打印出來的效果，比例就不重要了，通常選擇“布滿圖紙”，保證圖形和圖框都能完整打印到紙張上。如果您非要在A4的紙張上按1:1打印，而且需要打印完整的圖框的話，你只能對圖框進行一些修改了。你先看一下你的打印機的可打印區域大小是多少，然后將圖框尺寸修改得比可打印區域小一點。

之所以以前沒覺得這是一個問題，是因?yàn)榇蠖鄶?shù)單位都有自己規定的標準圖框和打印要求，我們按要求設置就好了，但對于初學者，打印比例相關的問題確實都不太好理解，希望上面的講解有幫助。
