CAD繪制的圖形保存為DWG文件。

    有時會遇到打不開圖形的問題，原因是高版本的CAD繪制，低版本的CAD就無法打開。比如用CAD2012繪制，CAD2007就可能打不開。

    如果你想知道一個DWG文件是什么版本CAD繪制的，有一個很簡單的方法。

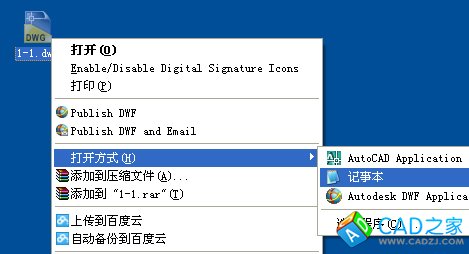

    一、用記事本打開DWG文件：

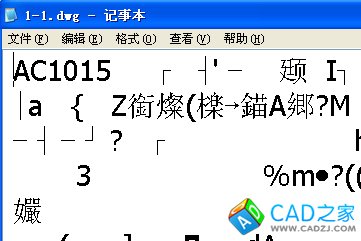

    二、看到許多亂碼，不要管它，但前面有AC1015字樣，從這個上面可以判斷CAD的版本。




    下面列出比較常用的的幾個版本：
    AC1015：CAD2000版；

    AC1018：CAD2004版；

    AC1021：CAD2007版；

    AC1024：CAD2010版；

    AC1027：CAD2013版。
