CAD的捕捉是很簡單的工具，但是，捕捉中有四個選項是比較難的，本文講解“自”和“兩點之間的中點”，另外兩項隨后整理發布。

    一、自（命令是from）

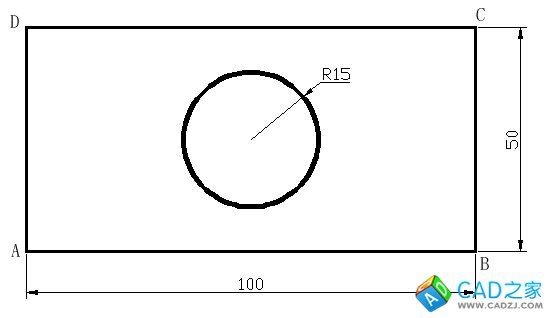

    看下圖，矩形ABCD，其中心有一個半徑為15的圓，如果畫輔助線，圓心是很好找到的，但降低了畫圖的效率。

    怎么辦呢，用“自”來解決。分析：圓心在A點的右方50，上方25，也就是說圓心的坐標相對于A點的坐標來看，X方向增加了+50，Y增加了+25，那么，自A點將X、Y的增量在命令行寫出，就找到了圓心。命令如下。

    命令解釋：

    1、點“圓”按鈕，因?yàn)槟阋媹A嘛，接著千萬不要確定圓心，在命令行寫from（自）。

    2、要你指明基點，你點A點。接著寫上@50，25，@是相對值，就是相對于A點，50和25是X、Y的增量，可以是負值，X為負值就是往左，Y為負值就是向下。

    3、輸入圓的半徑就行了。

    二、兩點之間的中點（命令是mtp）

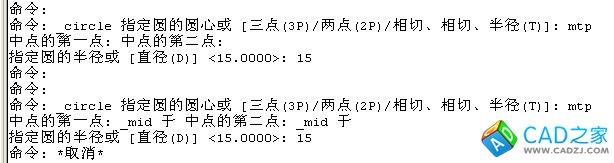

    還是看上面的圖，圓心實際在對角線AC的中點，或者說在AD中點和BC中點的中點，捕捉中點只能捕捉實際存在的線，這對角線并不是實際存在，這時就用上mtp了。命令如下。



    解釋：

    1、用mtp命令。

    2、中點的第一點和中點的第二點分別是A和C；或者AD的中點和BC的中點，AD中點和BC中點可以直接捕捉中點得到。
