注意，截止到這一步為止，只需要考慮「現實世界」和「CAD 的虛擬模型空間」這兩者的關系，完全不需要考慮「打印出來的紙質圖紙」。理論上來說，你可以用任何比例關系來連接「現實世界」和「CAD 的虛擬模型空間」。但是最最方便的，無疑是1比1，也就是「現實世界」里4000毫米，「CAD 的虛擬模型空間」里也相應的是4000，直接輸入，完全不需要任何人為的換算。

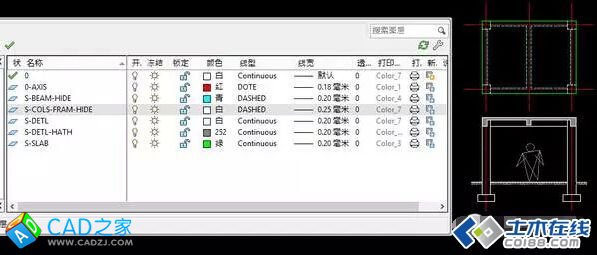

制圖必須要有條不紊，必須要井井有條，這樣才能做到以不變應萬變，隨時可以輕松滿足各種變更要求。為了做到這一點，首要的就是要有圖層管理的概念。圖形在繪制的時候必須嚴格的放到相應的圖層里。比如小王就是采用的教程里推薦的結構圖紙圖層格式：
#p#分頁標題#e#

圖紙的圖形有了，也就是說，我們已經把「現實世界」反映到了「CAD 的虛擬模型空間」里，下一步就是把「CAD 的虛擬模型空間」反映到「打印出來的紙質圖紙」里了。為了輸出圖紙，我們必須考慮圖面的美觀、圖紙的易讀性等等，比如我們要添加軸線號碼、標注尺寸、說明文字、細部詳圖等等。

首先第一步就是要確定「打印出來的紙質圖紙」跟「現實世界」的比例，一般來說，結構專業的圖紙比例為1比100，小一點的建筑也可以做1比50，詳圖的比例可以是1比25或者20。確定了整張圖紙的比例之后，就可以根據這個比例在圖面上放圖框、放標注、放文字說明了。放心，選錯了圖紙比例也不要緊，后面隨時可以輕松修改。小王認為圖紙比例應該是1比100，先按照這個比例畫起來。

圖紙比例是1比100的意思其實是說，圖紙上標注4000毫米，實際打印出來的圖紙上用尺子量是40毫米。換言之，圖紙上40毫米的線段，表示現實世界里的長度是4000。而CAD與現實世界是1比1的，所以CAD里的長度其實是也是4000。也就是說，CAD里的一切長度，都是紙質圖紙的實際測量長度再乘以100。因此，圖紙上2.5毫米高的字體，在CAD里其實是250高。

第二步可以考慮標注尺寸，先按照制圖規范里的要求設置合適的標注樣式，比如字體的大小、尺寸線的長度、箭頭的大小等等。

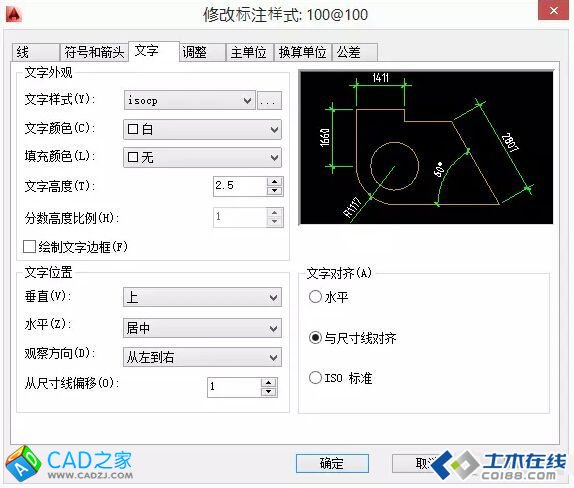

把文字的高度設置為2.5（對應現實紙質圖紙中的2.5毫米），從尺寸線偏移設置為1（對應現實紙質圖紙中的1毫米）。

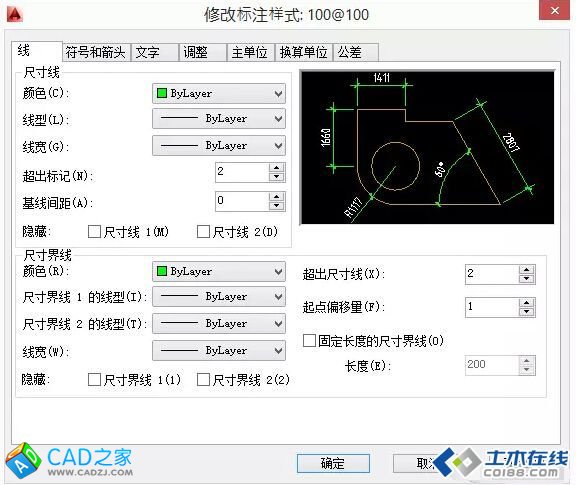

超出標記設置為2（對應現實紙質圖紙中的2毫米），超出尺寸線2（對應現實紙質圖紙中的2毫米），起點偏移量1（對應現實紙質圖紙中的1毫米）。

#p#分頁標題#e#

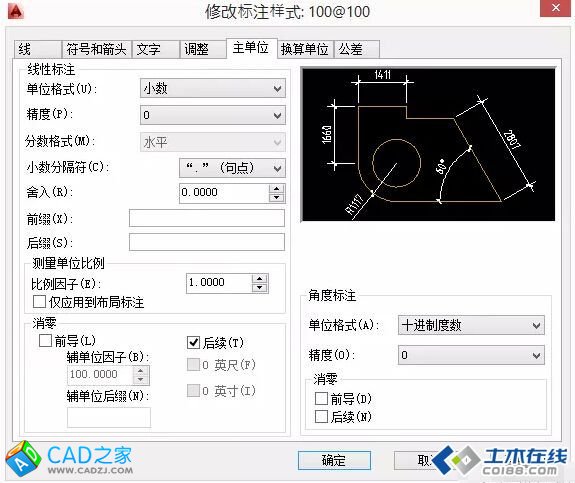

測量單位比例設置為1，因為「現實世界」和「CAD 的虛擬模型空間」之間的關系是1比1，現實中的1000毫米就對應CAD中的1000。

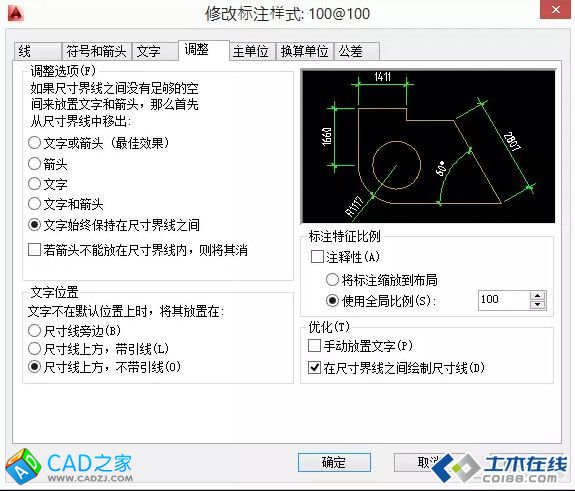

最關鍵的一步，將標注特征比例的全局比例設置為100。意思就是說，對所有上面定義的字體大小、箭頭大小、尺寸線長度統統乘以100。這樣字體高度在標注樣式里定義為2.5，乘以這個100的標注特征比例，在「CAD 的虛擬模型空間」里字體高度就變成了250。


#p#分頁標題#e#至此小王設置好了這個名為「100@100」的標注樣式，然后用這個標注樣式，標注已經畫好的圖形。

接下來是說明文字，按照制圖規范，說明文字的大小大約為3毫米，標題文字可以是7毫米左右。也就是說，說明文字在CAD里的實際尺寸是300和700，這樣換算過1比100的比例之后，文字的高度剛好是3毫米和7毫米。

設定好文字樣式、字體、傾斜、寬度比例等等：

然后輸入說明文字，文字的高度設定為300，對應紙質圖紙中的3毫米。

作為驗證，如果你放一個標注尺寸在文字旁邊的話檢查一下文字的高度的話，尺寸應該是300。

然后就該放軸線號碼了，方法有很多，比如可以把軸線圓圈做成屬性塊。屬性塊的文字大小設置為500，對應紙質圖紙上的5毫米；圓圈的直徑為800，對應紙質圖紙上的8毫米；對正可以設置為布滿，這樣數字軸號會自動調整寬度。把軸線的數字標號設置為塊的屬性：

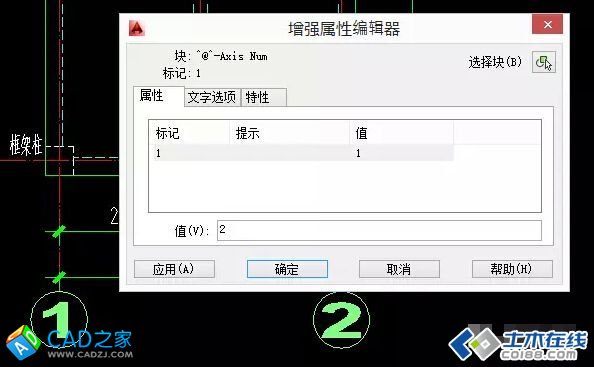

然后把這個屬性塊復制到每一個需要軸號的地方，雙擊，然后輸入新的軸號值：


#p#分頁標題#e#同樣的道理，圖紙的標題也可以做成帶屬性的塊，圖紙標題和圖紙比例由你輸入，下面的橫線可以拉伸來適應不同長度的圖紙標題。

這個標題塊的效果在圖紙空間里就是這樣的，輸入完圖紙標題的文字之后，鼠標一拉底下的橫線，把橫線的右端點和比例數字拉到文字最右邊就可以了：

如果標題的文字長度發生了變化，可以隨時拉伸底下的橫線：

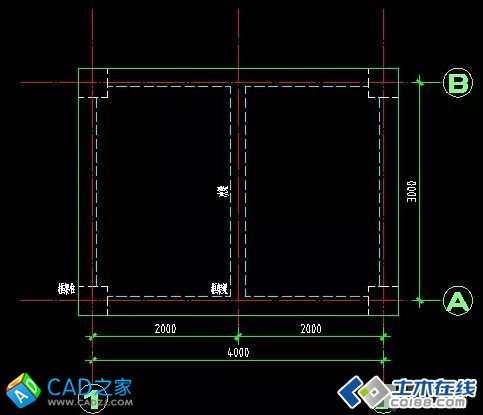

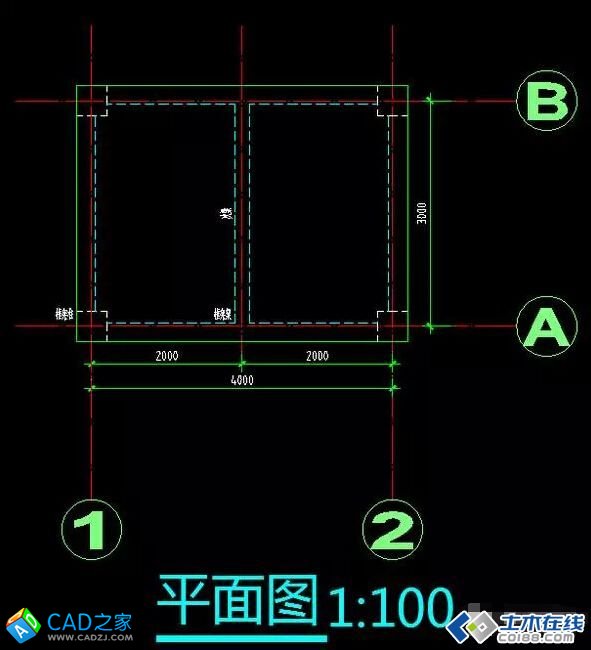

設置完標注、文字、軸號、標題之后，小王的圖紙變成了這樣：

至此，圖紙的內容算是基本完成了，下一步就是把「CAD 的虛擬模型空間」變成「打印出來的紙質圖紙」了。為了打印圖紙，第一步要做的就是確定打印到多大的紙上，是A4還是A1，橫著打還是豎著打？

我們已經知道，CAD 里的300相當于紙質圖紙中的3毫米，所以反過來，紙質圖紙上的3毫米相當于CAD里的300。一張A4紙的大小是297毫米乘以210毫米，所以相當于CAD里的29700乘以21000。小王就在CAD里畫了一個29700乘以21000的長方形，作為A4紙的圖框：

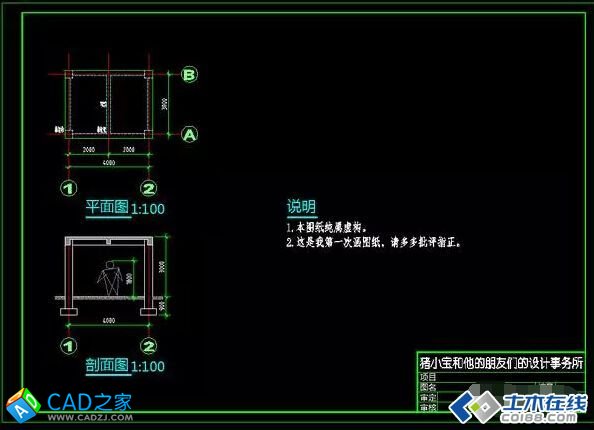

再加上圖紙的圖簽和圖紙的說明文字，就大功告成了：

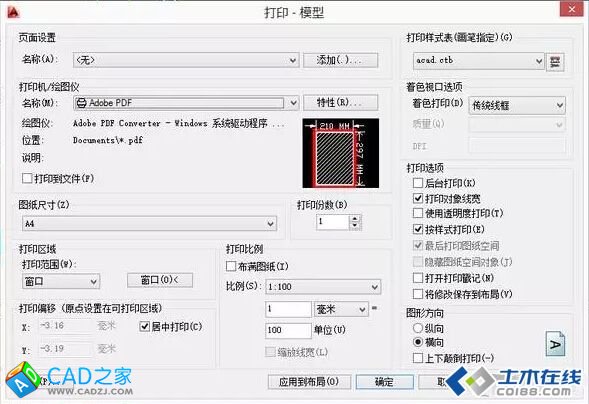

下一步就是要打印這張圖紙了。圖紙的大小是A4紙，所以在打印機里選擇A4紙；A4 紙的實際大小是297乘以210毫米，在CAD里的大小是29700乘以21000，所以打印的時候的打印比例選擇1比100。打印范圍選擇窗口，然后用鼠標框選這個圖框的范圍：

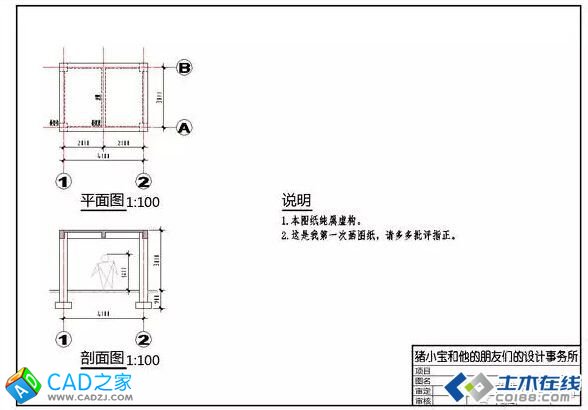

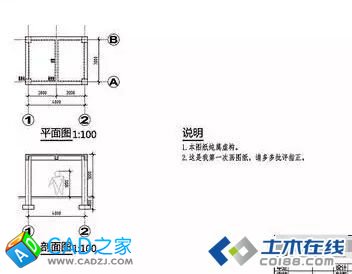

#p#分頁標題#e#打印出來的效果就是這樣的：


把這張圖紙打印出來，用尺子量一下1號軸線和2號軸線之間的距離，應該是正正好好40毫米；量一下平面圖里的說明文字的高度，應該大約是3毫米左右。

小王拿著這張打印出來的圖紙，跑去找主任。主任看了之后說，「小伙子干活很麻利嘛，圖面也不錯。不過呢，咱這是個小傳達室，你又用的是A4的圖紙，這個在工地上看起來不太方便，跟咱們這個項目其它的圖紙也不配套。這樣吧，你改成A3的圖紙，圖紙比例從1比100改成1比50。好不好？」

小王回到自己的桌子前面，開始修改圖紙。把圖紙比例從1比100改成1比50，到底需要修改哪些東西呢？需要修改圖形嗎？不需要，因為圖形只是「現實世界」和「CAD 的虛擬模型空間」的映射，跟圖紙比例完全無關，不論圖紙的比例是多少，「現實世界」和「CAD 的虛擬模型空間」之間都是1比1的關系。

這時候需要修改的，僅僅是尺寸標注、文字、標題、軸號這些東西。所以，小王返回到上面這一步：

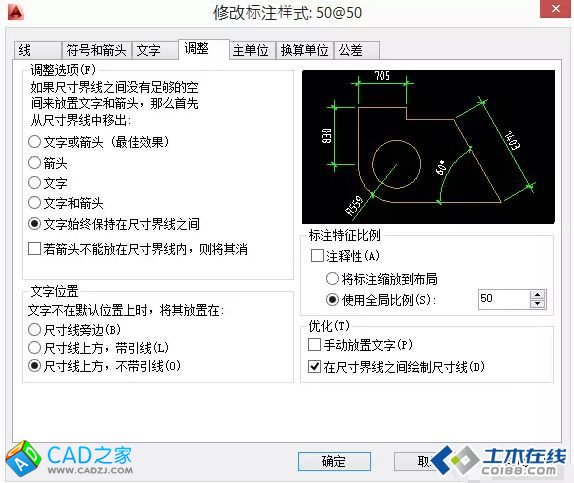

根據主任的意見，小王把圖紙比例修改為1比50。首先要修改的就是尺寸標注，原先的標注樣式是100@100，現在新建一個名為 50@50 的標注樣式，其余均不變，僅僅把標注特征比例從原先的100改為50。
#p#分頁標題#e#注意，測量單位比例并不需要修改。因為這個比例因子只跟「現實世界」和「CAD 的虛擬模型空間」之間的比例有關，跟紙質圖紙的圖紙比例無關。

定義好這個新的50@50的標注樣式之后，把原來的100@100的標注樣式改為這個新的50@50的標注樣式，調整一下標注的位置。對比一下橫向軸線尺寸標注和縱向軸線尺寸標注的區別，其中看上去變小了的那些已經改為了 50@50，看上去比較大的那個還沒有修改，仍然為100@100。

如果圖紙非常大、非常復雜，不需要用鼠標一個一個點，只需要用快速選擇，選擇條件為「所有標注樣式等于100@100的尺寸標注」，把它們全部選中之后，一次性把它們的屬性修改為 50@50就行了。

這樣一來，所有的尺寸標注都一次性被修改為了新的50@50樣式，再調整一下標注的位置，尺寸標注就調整好了：

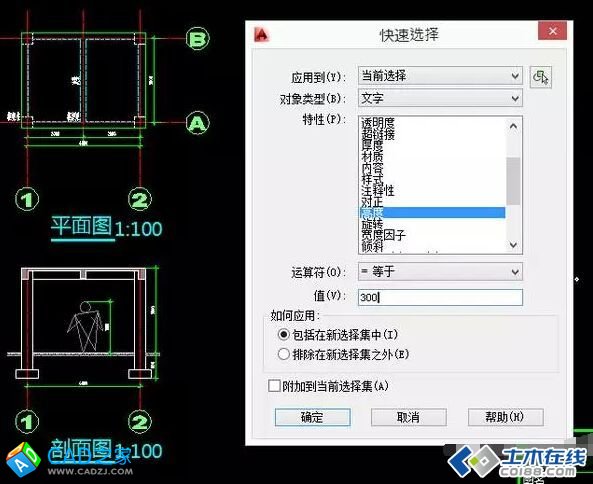

接著再修改圖紙里的說明文字，原先是300高的文字，對應于300除以100等于3毫米；現在圖紙比例變成了50，所以文字高度在CAD里應該設置為150，對應于150除以50等于3毫米。同樣用快速選擇，把圖紙里所有300高的文字統一修改為150：

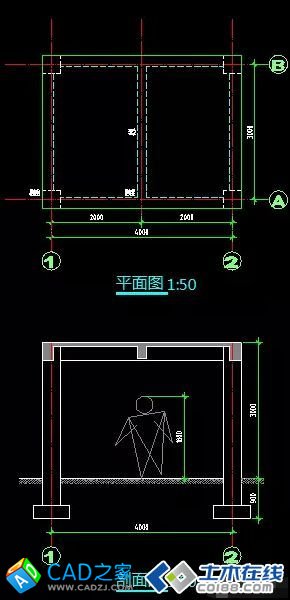

選中之后，把高度屬性修改為150，修改之后的效果是這樣的：

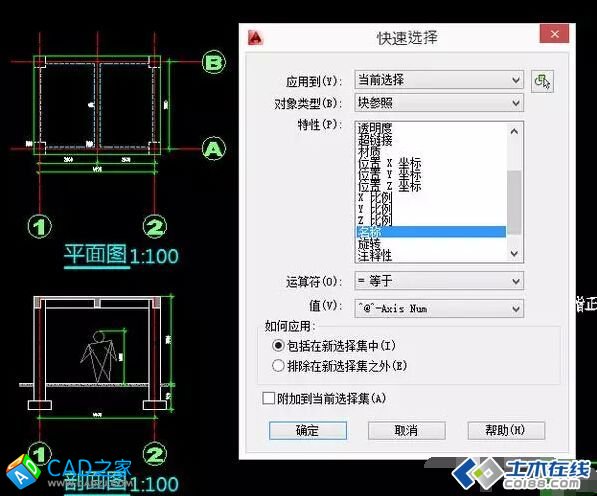

下一步就是修改軸號和標題，同樣的道理，小王需要把這些也縮小到原來的二分之一。因為這些都是帶屬性的塊，所以可以快速選擇這些塊。如果圖形很復雜，可能還有別的圖塊，這時候就可以用名稱屬性作為選擇的判斷條件，然后一次性把這些塊的比例修改為0.5：

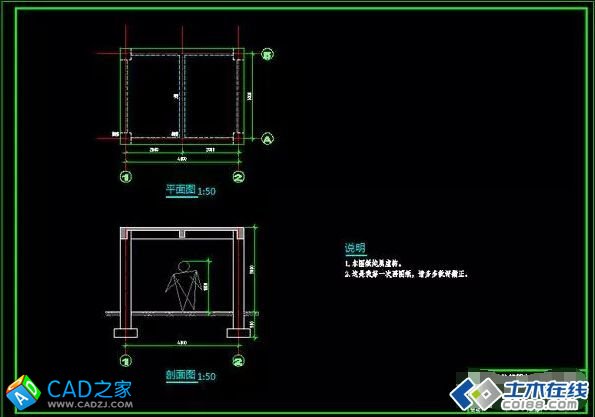

同樣的道理，把標題塊也縮小為原來的二分之一，別忘了把標題里的圖紙比例這一項也改為1比50。再調整一下圖面的位置，最終完成的圖紙部分是這樣的：
接下來就是把圖簽放進來，注意，同樣要整體縮小到原來的二分之一：

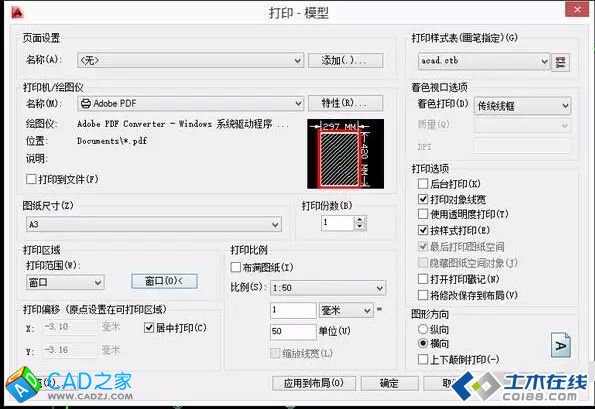

至此，整張圖紙的修改就完成了，在打印機里把紙張大小設置為A3，打印比例設置為1比50：
#p#分頁標題#e#我們把上面兩張紙質圖紙放在一起，做一個比較：


在「打印出來的紙質圖紙」世界里，上面的是一張A4圖紙，圖紙比例是1比100；下面的是一張A3圖紙，圖紙比例是1比50。如果你拿尺子量一下，所有的文字高度、標注尺寸的大小、標題的大小、圖簽的大小都是一樣的。唯一的區別就是小房子放大了兩倍，1號和2號軸線在上面圖紙里的實際量出來的距離是40毫米，在下面圖紙里量出來的是80毫米。對比一下兩張圖，是不是下面這個A3的更清晰更醒目呢，看來主任還是有道理的。

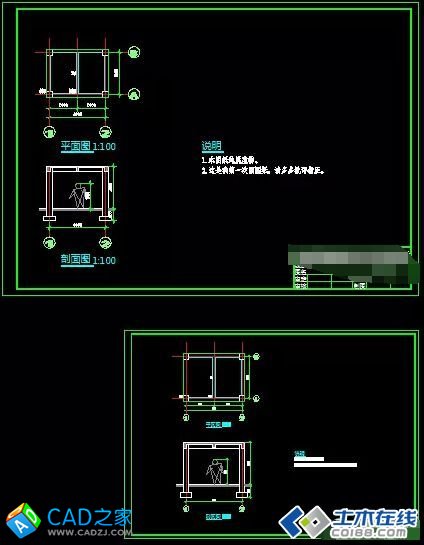

但是在「CAD 的虛擬模型空間」里，這兩張圖紙的對比是這樣的。上面的是A4的1比100的圖紙，下面的是A3的1比50的圖紙。這兩張圖紙唯一相同的地方就是小房子是一樣大的。剩下的文字高度、標注尺寸的大小、標題的大小、圖簽的大小這些東西，下面的統統都縮小了兩倍。

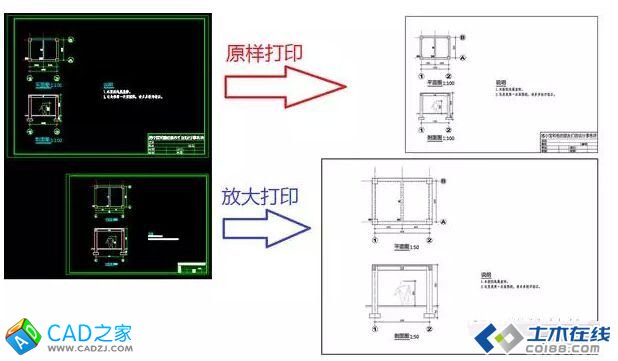

對比一下「CAD 的虛擬模型空間」和「打印出來的紙質圖紙」，小王把上面一張原樣打?。?比100），就得到了圖紙比例為1比100的A4圖紙；把下面一張放大兩倍打印（1比50），就得到了圖紙比例為1比50的A3圖紙。從而實現了在這兩張「打印出來的紙質圖紙」上，文字、標注、標題、圖簽一樣大，但是小房子放大了兩倍。

小王拿著這張新的A3圖紙再去找主任，主任一看，「吆，這么快就做好了，不錯不錯。恩，有了平面剖面了，再加一個柱子和基礎的詳圖吧，一般用1比20的，就放到同一張圖紙上。怎么樣？」

小王回去接著畫圖。首先要先把柱子和基礎詳圖的樣子畫出來，也就是建立「現實世界」和「CAD 的虛擬模型空間」的關系。
這幾個詳圖的圖紙比例是1比20，而平面圖和剖面圖的圖紙比例是1比50，這意味著在不改變其它設置的前提下，這兩個詳圖需要在平面剖面圖的基礎上放大2.5倍（50除以20等于2.5）。#p#分頁標題#e#

先別忙縮放，如果直接縮放的話，萬一今后需要再修改怎么辦呢？比如要把柱子改成500的，或者基礎改成950的，基礎厚度改成250的。這個時候，小王需要先把這幾個詳圖制作成塊，然后再縮放這個塊。

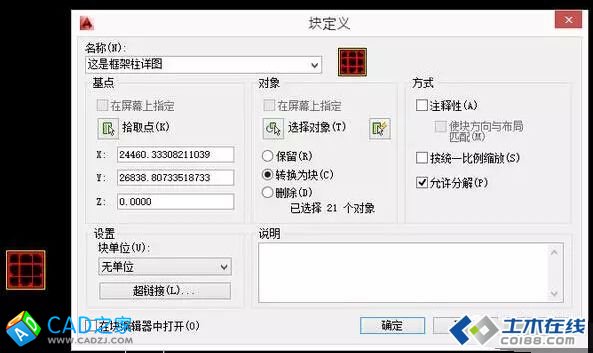

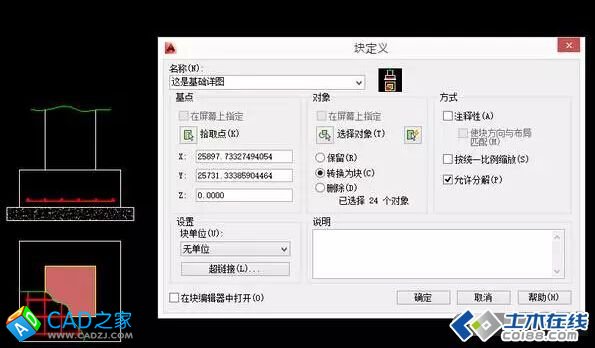

比如把這個框架柱的詳圖定義為一個名叫「這是框架柱詳圖」的塊，因為后面還需要縮放操作，塊單位最好設置為無單位。
同樣，把基礎的詳圖也定義成塊。

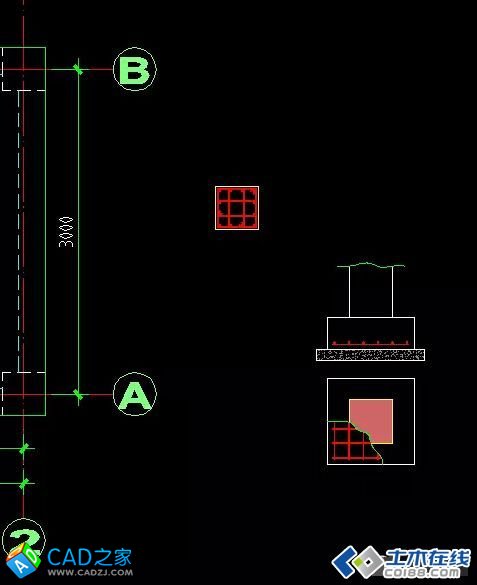

把這兩個詳圖的塊放大2.5倍，然后調整到合適的位置：

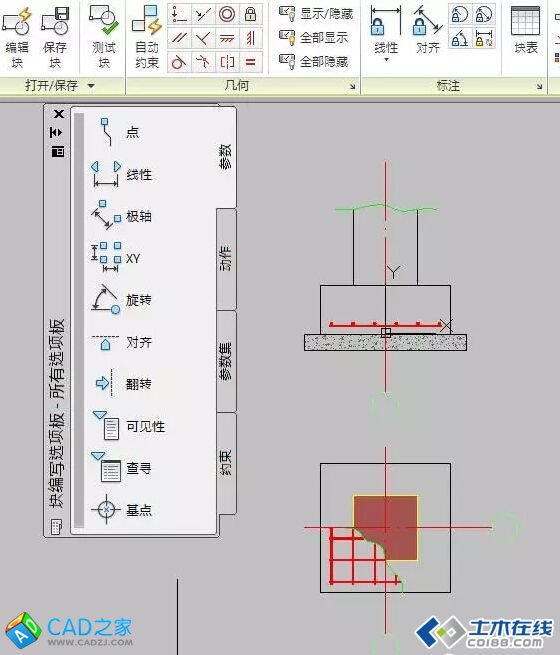

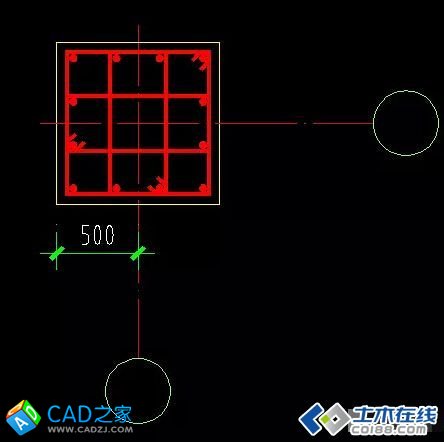

如果后面需要修改這兩個詳圖的內容，只需要雙擊這個塊，然后在塊編輯器里修改即可，比如小王發現自己忘了畫軸線了，就用塊編輯器給這兩個詳圖添加了軸線：

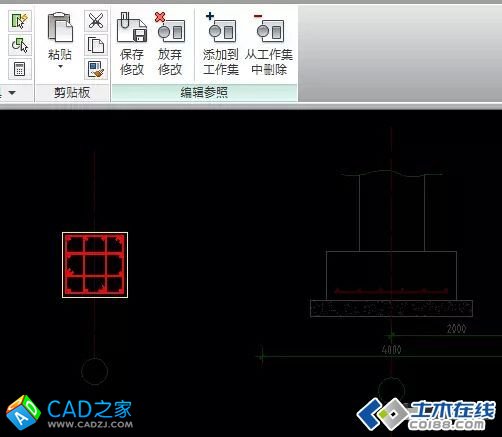

或者也可以用塊的在位編輯，先畫好軸線和圓圈，然后添加到塊里面：

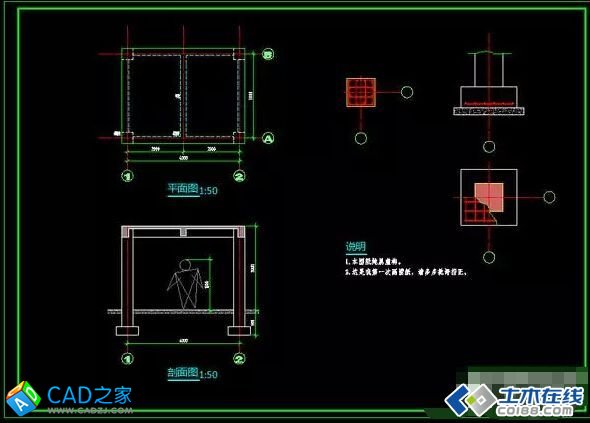

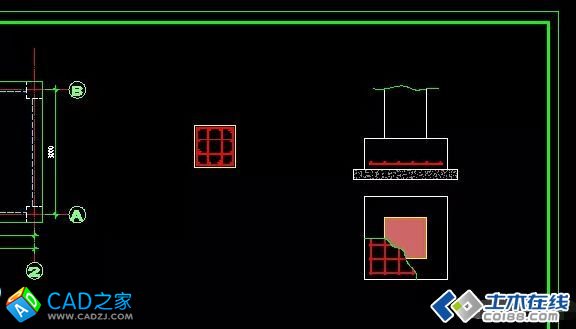

保存對這兩個塊的編輯之后，現在的圖紙是這個樣子的：
接下來就是要給這兩個詳圖添加尺寸標注了。能不能直接用50@50這個標注樣式呢？恐怕不能，因為我們把詳圖放大了2.5倍，這時候如果還用50@50，結果就是下面這樣，這顯然不是小王想要表達的詳圖尺寸：

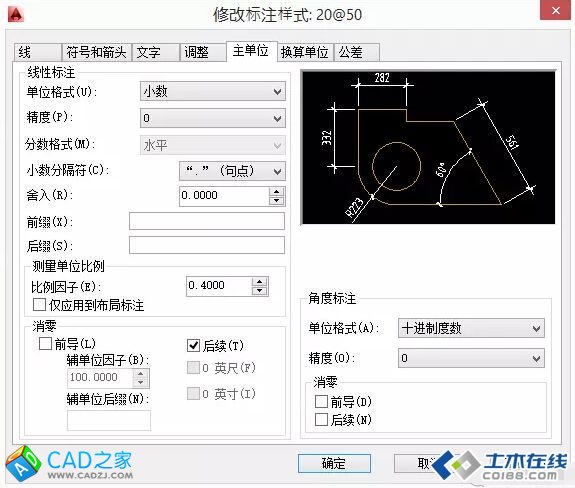

#p#分頁標題#e#應該怎么辦呢？可以新建一個標注樣式，名字叫做20@50，意思就是1比20的詳圖用在1比50的平面圖里。跟50@50相比，只需要修改一個地方，也就是把測量單位比例從1修改成0.4（20除以50等于0.4）。其余設置完全相同。
再放一個20@50的尺寸標注，看出效果來了嗎？這兩個標注的樣子是一模一樣的，字體大小、箭頭大小都一樣。唯一的區別就是，左邊的是50@50的，尺寸數字是錯誤的；右邊的是20@50的，尺寸數字是正確的：

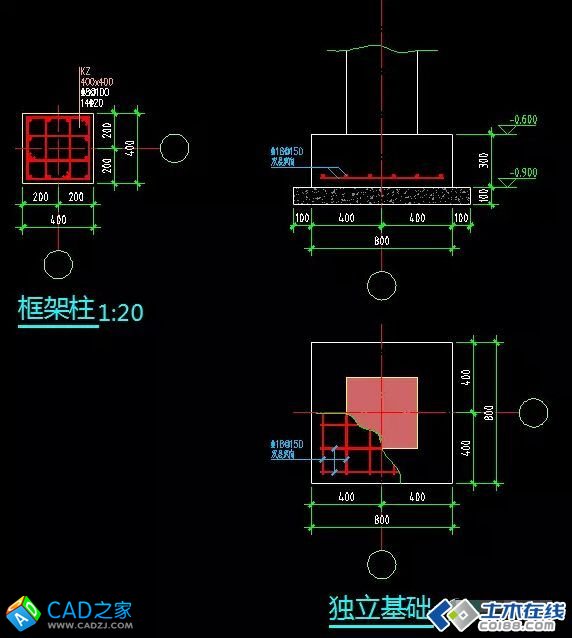

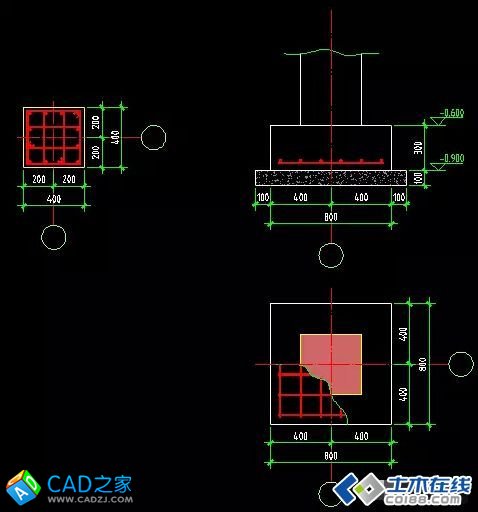

用20@50的標注樣式，給這兩個詳圖添加尺寸標注：
標好尺寸之后，下一步就是添加說明文字和標題了。同樣的，小王需要用跟平面圖一樣的125高的文字，這樣打印出來之后才相當于紙質圖紙上的3毫米。

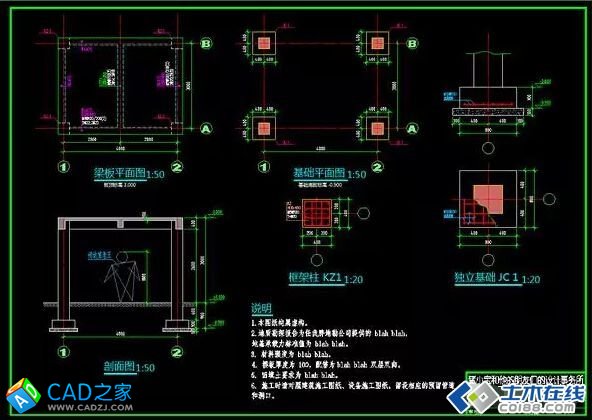

最后，把設計信息以及基礎定位平面圖補充完整，一張完整的結構施工圖紙就完成了。

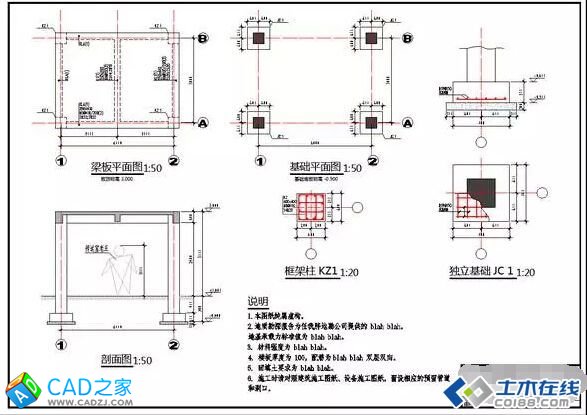

圖紙打印在A3紙上是這樣的效果：
小王把修改好的這張圖紙拿給主任看，主任看了說，「沒啥大問題了，行，拿著去給總工看看吧」。

于是小王就去找總工了。總工看了之后說，「怎么樣，畫圖還適應吧」。

小王說，「恩，挺好的」。

總工問，「這個圖紙是在模型空間里直接繪制直接打印的嗎？」

小王說，「是的」。

總工說，「CAD 里還有個布局系統，熟悉嗎？就是把每一張圖之安排進一個布局空間里，你回去比較一下這兩種方法可以嗎？這樣我們就可以討論一下這兩種方法的優劣。」#p#分頁標題#e#

小王又回到自己電腦前面，打開豬小寶的教程，繼續學習布局的用法和含義。

所謂的布局，其實就是一個虛擬的「所見即所得」的「打印出來的紙質圖紙」，也就是說，三個世界的區分進一步明確了。模型選項卡對應的是「CAD 的虛擬模型空間」，而布局選項卡對應的則是「打印出來的紙質圖紙」。

小王打開布局選項卡，首先要進行布局的頁面設置：

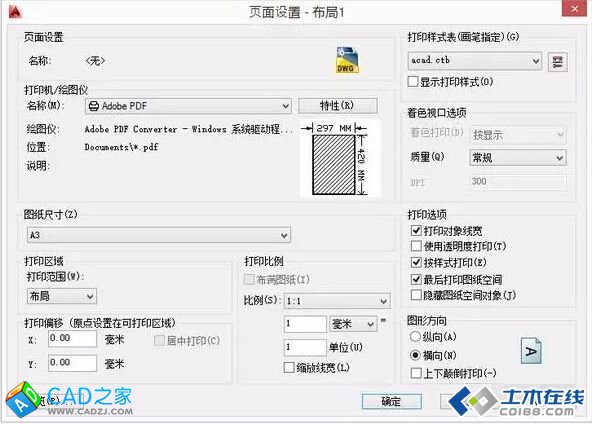

在布局的頁面設置里，把圖紙尺寸設置為A3，比例設置為1比1：

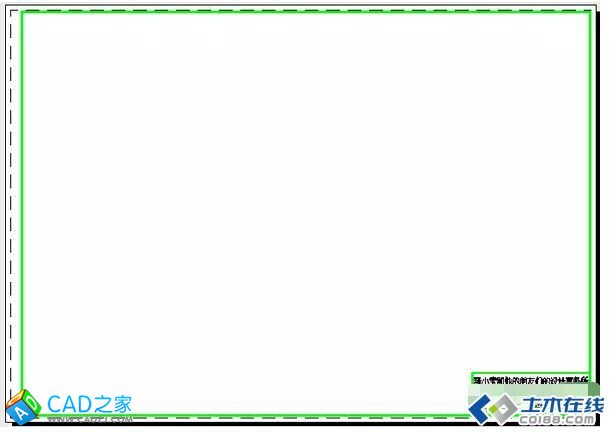

然后在這個設置好的A3布局里，畫一個圖紙的圖框和圖簽。因為我們上一步設置的是1毫米等于1單位的比例，所以小王要在這個布局畫一個大小是420乘以297的長方形作為A3的圖框，不需要做任何縮放。（也可以把模型里的A3圖框復制過來，然后縮小50倍，放置到合適的位置即可。）

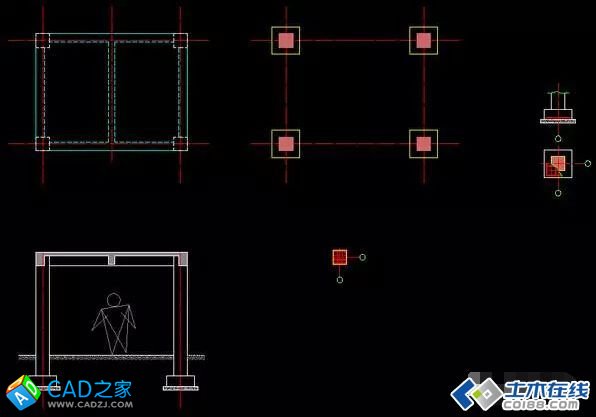

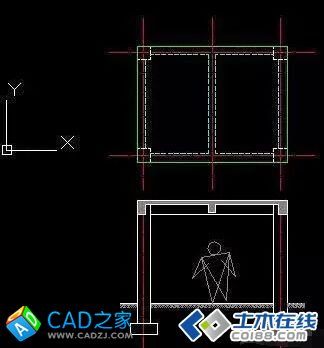

下一步是在模型選項卡里準備好所有的圖形，也就是沒有任何文字說明、尺寸標注的圖形，簡單說，就是剛剛完成從「現實世界」到「CAD 的虛擬模型空間」的圖形部分，也就是下面這些圖形：

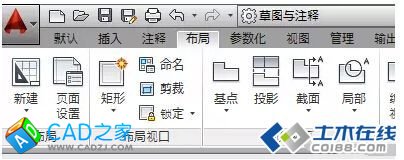

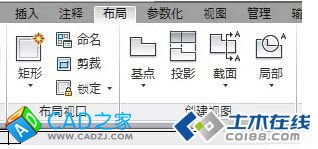

再回到布局選項卡，新建一個矩形的布局視口：
視口創建之后是這樣的：

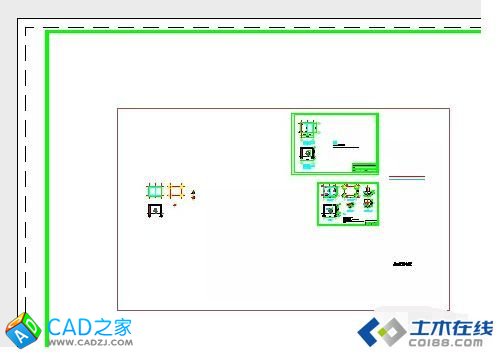

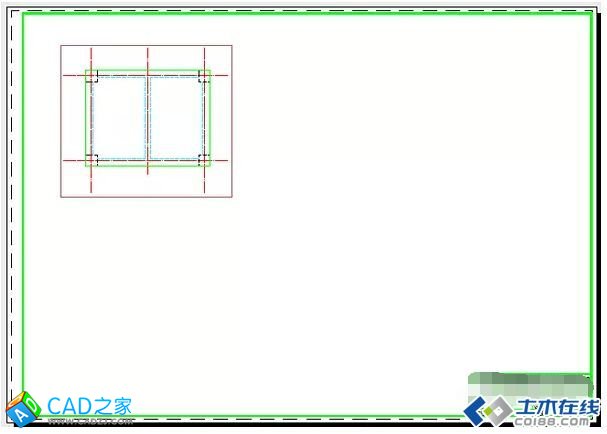

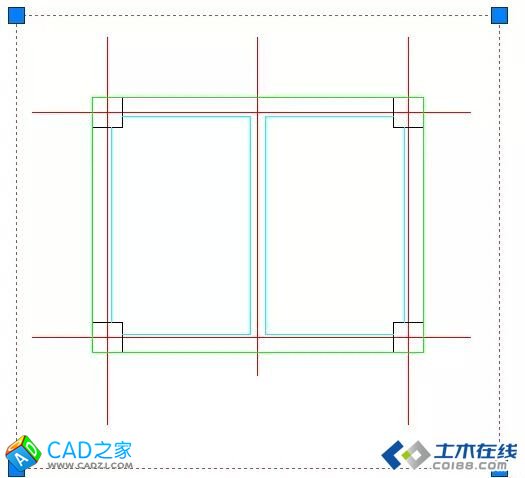

把這個視口的范圍選定到第一張平面圖周圍：
#p#分頁標題#e#


#p#分頁標題#e#

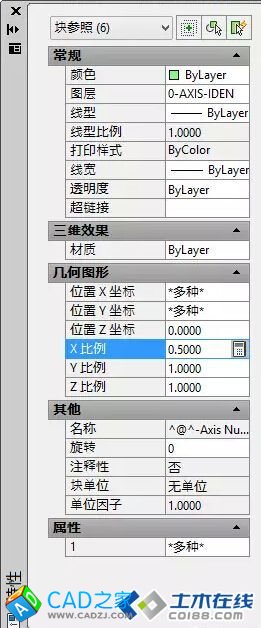

在這里把所有的X、Y、Z 比例改為0.5。


#p#分頁標題#e#

把比例設置為0.5之后，為了圖紙的美觀，再調整一下軸號的位置，這時候的圖面是這樣的：

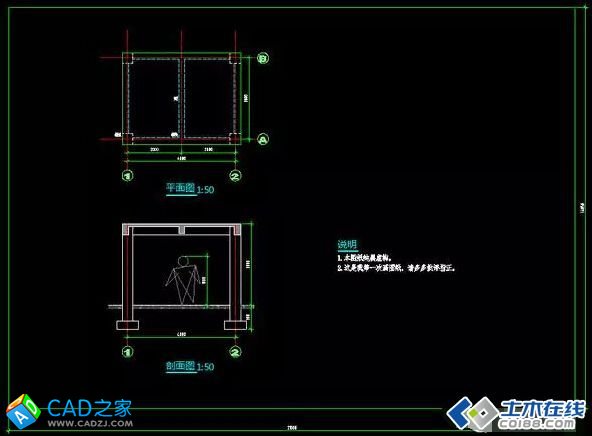

下面就是圖框的問題了?，F在小王需要用A3的圖紙，一張A3紙在現實中的大小是420乘以297毫米?，F在CAD 里的150相當于紙質圖紙中的3毫米，所以反過來，紙質圖紙上的3毫米相當于CAD里的150。所以一張A3紙的大小相當于CAD里的21000乘以14850（420乘以50等于21000，297乘以50等于14850）。小王就在CAD里畫了一個21000乘以14850的長方形，作為A3紙的圖框：


圖紙打印出來就是這樣的：


#p#分頁標題#e#

#p#分頁標題#e#

#p#分頁標題#e#

#p#分頁標題#e#

然后把右下角的視口比例設定為1比50：

這時候整張圖紙的效果就是這樣的：

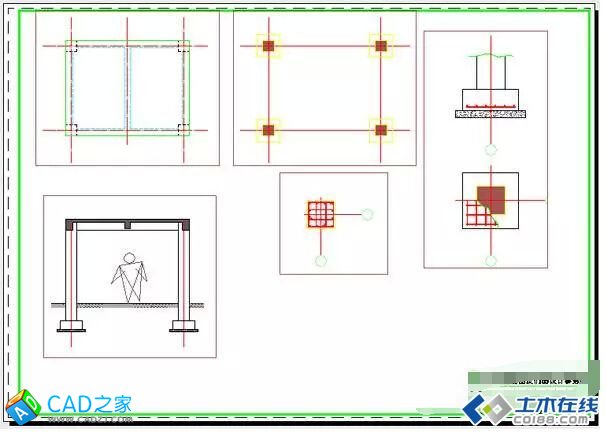

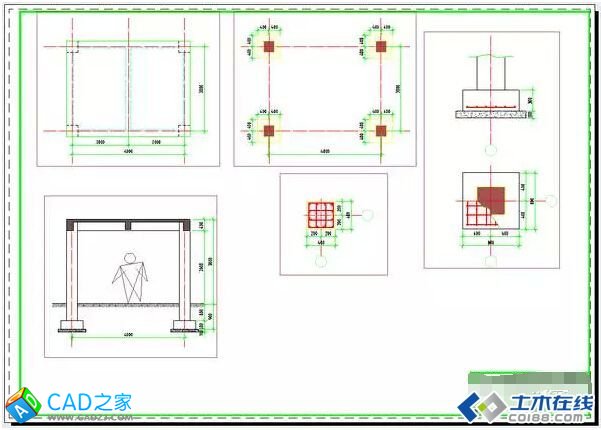

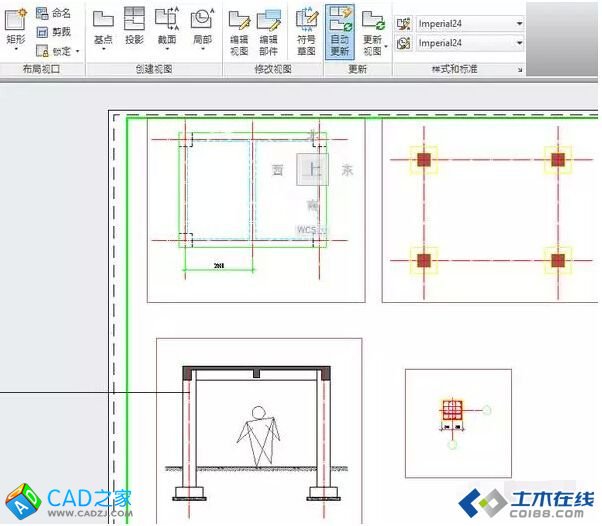

同樣的道理，把基礎平面圖和剖面圖的視口加進來，比例設為1比50；柱子詳圖和基礎詳圖的視口也加進來，比例設為1比20：

#p#分頁標題#e#

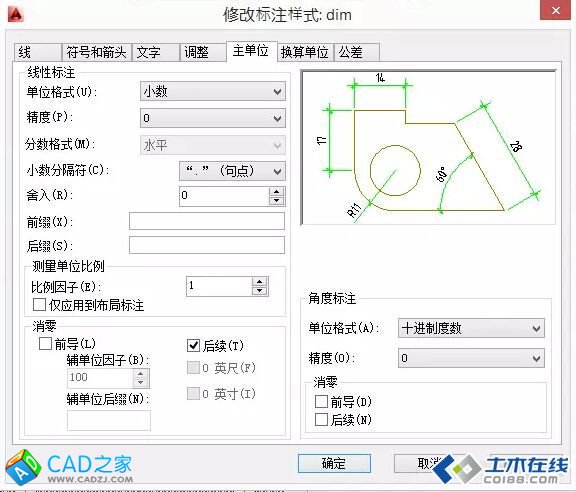

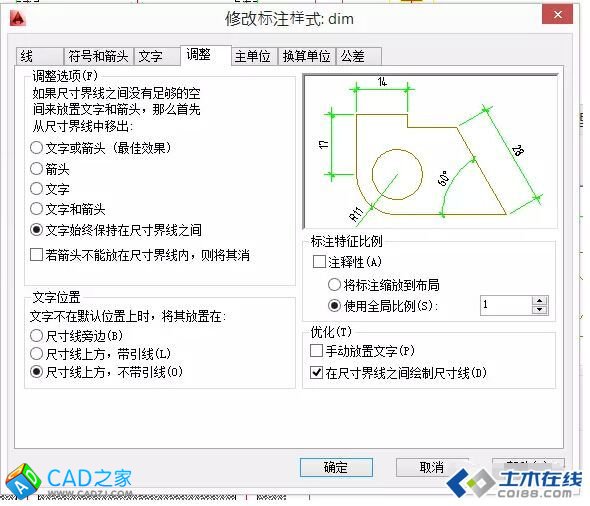

然后是尺寸標注，把50@50的標注樣式另存為一個新的標注樣式，取名字就叫dim，把標注特征比例改為1：

注意，因為我們已經給不同的視口里設置了1比50和1比20的比例，所以測量單位比例仍然為1：

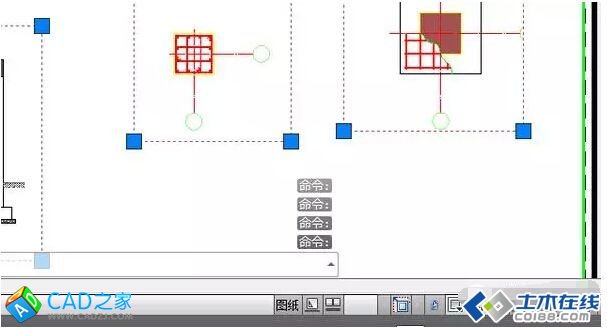

在添加尺寸標注之前，為了防止誤操作，可以先將所有的視口鎖定，如果某個視口需要修改，則可以先臨時解鎖，修改完成之后再鎖定：

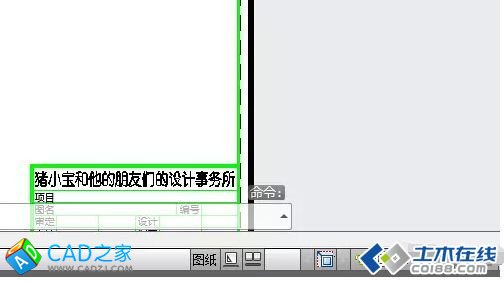

視口鎖定之后，右下角的“多種”比例顯示按鈕的左邊那個按鈕會顯示為鎖定的狀態，如果要解鎖某個視口，可以單擊這個按鈕解鎖：

然后在布局里面添加dim的尺寸標注，不需要做任何人為調整，也不需要區分1比50和1比20，所有的標注自動根據不同視口的比例分別顯示正確的標注數值：#p#分頁標題#e#

下一步就是添加各種文字說明、標題等等，方法跟在模型空間中一樣，只不過文字的高度不再是300或者150，而是3；軸號的圓圈直徑不再是800或者400，而是4……簡單說，不需要任何換算，紙質圖紙上應該是多少毫米，這里就是多少，所見即所得。

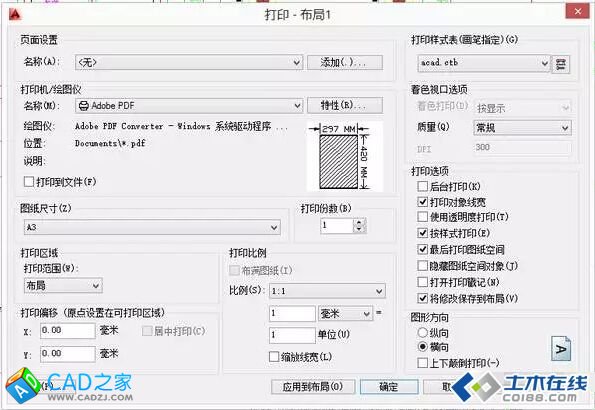

圖紙完成之后，打印成真正的紙質圖紙。打印之前，記得把這幾個視圖的邊框線調到不打印的圖層，比如默認的DEFPOINTS或者其它自定義的不打印圖層中。打印的圖紙尺寸選擇A3，打印范圍由原來的窗口改為布局，打印比例1比1：

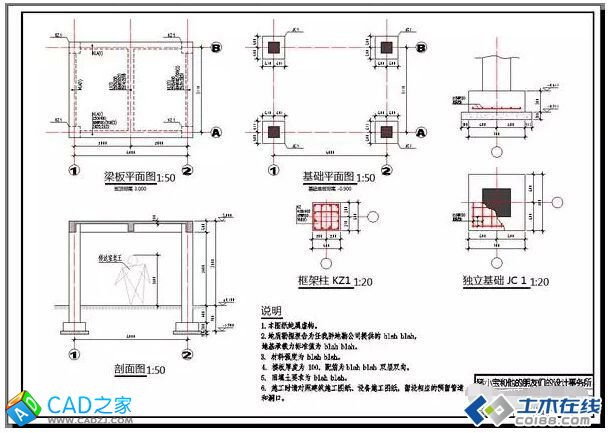

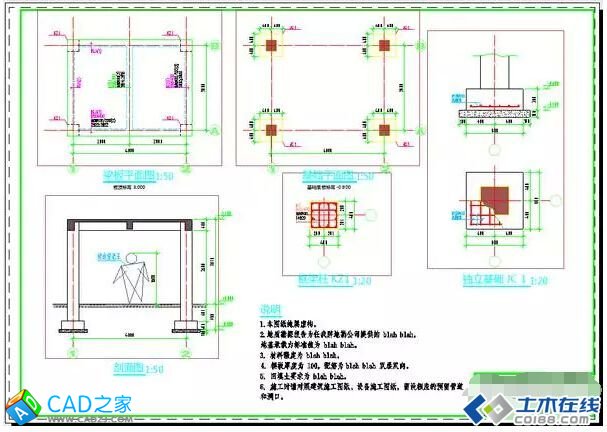

打印出來的圖紙是這樣的：

殊途同歸，兩種不同的方法輸出了同樣的紙質圖紙。

學會了布局的用法，小王就去找總工了?？偣ふf，「怎么樣，這兩種方法你怎么看？」

小王說，「我覺得算是殊途同歸，應該是各有優劣吧。」#p#分頁標題#e#

總工說，「不錯不錯，你說說看。」

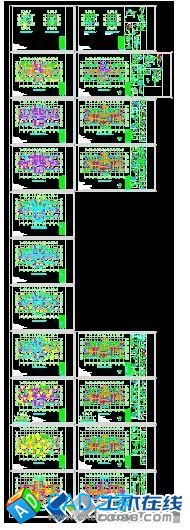

小王說，「第一種方法，所有的標注、文字全部在模型空間里，如果有多張圖紙的話也都排在這個模型空間里，不同的圖紙比例需要設置不同的標注樣式、文字高度等等，看上去麻煩一些，而且剛開始接觸的話不太好理解，各種比例因子的設置要好好琢磨琢磨才能明白?！?br style="word-wrap: break-word" />
總工說，「那你覺得第二種方法呢？」

小王說，「第二種方法看上去比較先進，不需要設置多種標注樣式、文字高度，實現了紙質圖紙的所見即所得。不過呢，設置這些視口似乎比較麻煩。而且這種方法是一個布局選項卡一張圖紙，如果有多張圖紙的話，就要用多個布局選項卡?！?br style="word-wrap: break-word" />

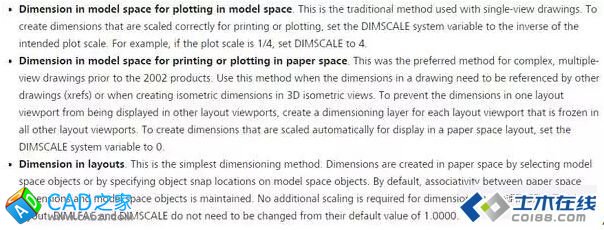

總工說，「嗯嗯，這兩種其實就是歐特克官網上說的這第一種和最后一種方法。到底是在模型空間里標注，還是在布局里標注，這是自古以來就爭論不休的，跟Windows和Mac、Vim和Emacs曠日持久的戰爭一樣。模型派和布局派殺的是你死我說，誓不兩立。你覺得我們結構專業的日常工作里，哪種方法更好呢？」







小王說，「是的。對了，我聽說CAD里還可以設置注釋性的尺寸標注或者文字，這個是怎么個用法？」

總工說，「注釋性是最近這幾版AutoCAD才出的功能，目的其實很簡單，就是想減輕咱們的工作量，在布局里自動匹配標注樣式和文字大小，這樣就不需要我們手動的去設置和調整了。不過目前來看，跟第二種方法類似，對咱們來說還是用不太上，有點殺雞用牛刀的意思。而且咱們的圖紙其實包含了大量的文字信息，用來表示構件的尺寸、配筋、特殊構造要求等等，如果都用注釋性的話，文字自動變換之后的格式也是個問題，而且文件可能會太大太冗余，用起來不方便。」

小王說，「那我聽說還有探索者或者天正這些軟件，總工您怎么看？」

總工說，「我覺得這些都是工具，同樣的工具，有人用得好，有人用的一般，大廚能用菜刀雕花，我用菜刀可能就得切了自己的手，所以關鍵還是得明白這些工具的原理，有選擇性的用，用它們好的部分，不要被它們不好的部分束縛或者限制住?！?p#分頁標題#e#

小王說，「是不是它們就像是傻瓜相機，能提供比較說的過去的東西，但是出不來真的好東西？」

總工說，「有點這個意思。說到底，你得明白照相的道理，才能用好相機拍好照片。咱們這個制圖也是，不能只依靠那些傻瓜軟件，你得自己明白了其中的道理，才能畫出真的好圖紙。其實探索者那些軟件，就是把這些功能集成在了黑箱里，你可以用，但是你自定義的余地就小了，確實有點傻瓜相機的意思。你這么練習一下CAD制圖，其實相當于學會了照相的原理，以后手動的、自動的、傻瓜的就都會用了，甚至還能修改乃至制作自己的相機了。」

小王說，「那總工您說這個制圖為什么這么重要？」

總工說，「其實咱們行業里很多人有偏見，認為重要的是計算分析，圖紙嘛隨便畫畫就行。其實制圖是非常重要的，是咱們工程師的語言，你設計的再好，圖紙畫的一塌糊涂，乃至出現了嚴重的低級錯誤，那不是前功盡棄了嘛。不一定每個工程師都要自己畫圖，但至少每個工程師都要有自己畫好圖紙的能力?！?br style="word-wrap: break-word" />
小王說，「我聽說BIM很快就要大規模推廣了，那咱還需要這些嗎？」

總工說，「BIM 當然是好事，不過我覺得道理都是相通的。一個人用不好CAD，那我很難想象他能用好BIM。這些工程制圖、建模軟件不是機械性的操作，你要考慮如何組織整個項目，如何方便快捷的應對變更，如何又快又好的完成項目，如何能夠團隊合作，一個圖形文件臨時換人接著做能夠無縫銜接。這些都是學問，我覺得這BIM和現在的CAD是相通的?！?br style="word-wrap: break-word" />
小王說，「是啊是啊，咱們行業節奏有時候是很緊迫的，提高效率很重要?！?br style="word-wrap: break-word" />
總工說，「我剛工作那會兒，我就記得有同事不會設置標注樣式，尺寸標注都是從不同的圖紙文件里拷貝過來的，有的大有的小，標注特征比例、測量單位比例也更不相同。打開這樣的圖形文件，光圖層就得有一百個，各種名字的都有，怎么 pu 都 pu 不完。遇到要修改的時候，有人甚至用格式刷，拿著鼠標一個一個的點，一個大項目那么多圖紙，光點鼠標就能點一個小時，這還難免點漏了，有的地方沒改過來。其實你制圖的時候設置好標注樣式、設置好圖層，需要修改了，一個快速選擇，一個屬性修改，2秒鐘的事情。有人覺得設置這些樣式多麻煩，其實磨刀不誤砍柴工，真的，畫的時候用點心，后面修改的時候能節省無數的時間?！?br style="word-wrap: break-word" />
小王說，「是呀，我練了這一次，也覺得很重要。小項目尚且如此，就更不要說大項目了?！?br style="word-wrap: break-word" />
總工說，「哎呦，跟您聊天都忘了時間了，我得走了，接我媳婦下班去?！?br style="word-wrap: break-word" />
小王說，「您慢走，我也得去接我女朋友啦！」
