彈簧的畫法有很多種，本文介紹兩種比較簡單的畫二維彈簧的方法：
方法一：使用陣列

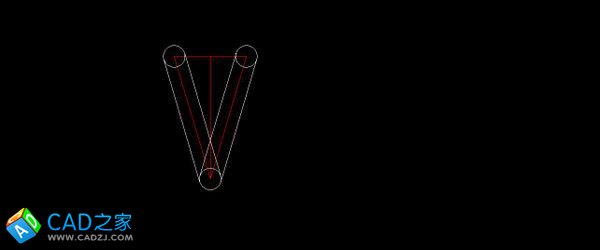

先繪制一個V字型的圖形，如下圖所示，作為彈簧的基本部件：

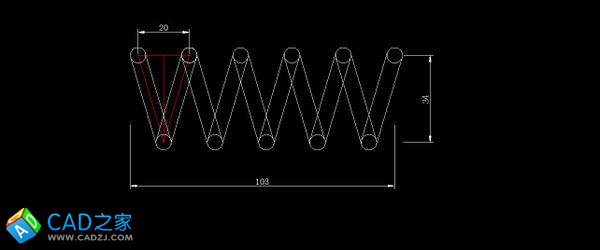

再使用矩形陣列就可以了：
方法二：
先簡單地畫好彈簧的基本線經，然后畫出內/徑，再向上方向復制好節距，然后把第一排圓
的切點切到第二排圓的切點。
AutoCAD畫二維彈簧的詳細圖文說明
時間:2015-11-20 08:25:51 來源:未知
推薦文章
彈簧的畫法有很多種，本文介紹兩種比較簡單的畫二維彈簧的方法：
方法一：使用陣列
先繪制一個V字型的圖形，如下圖所示，作為彈簧的基本部件：
再使用矩形陣列就可以了：
方法二：
先簡單地畫好彈簧的基本線經，然后畫出內/徑，再向上方向復制好節距，然后把第一排圓
的切點切到第二排圓的切點。
