您的位置:網站首頁 > CAD教程 > 常見問題

使用注釋性如何高效精準出圖的詳細說明

時間:2015-11-22 17:05:59 來源:未知
摘要

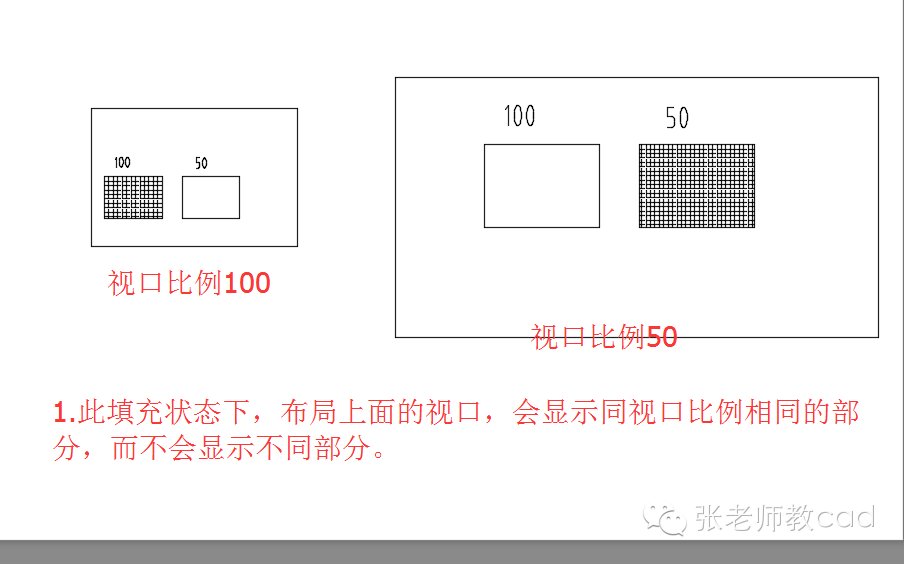

1.相同的圖紙下,需要出不同比例的圖,如衛生間樓梯大樣圖,可在100圖上直接畫,通過注釋性,布局來控制顯示,達到省略大樣圖,與100平面同步更新的效果。

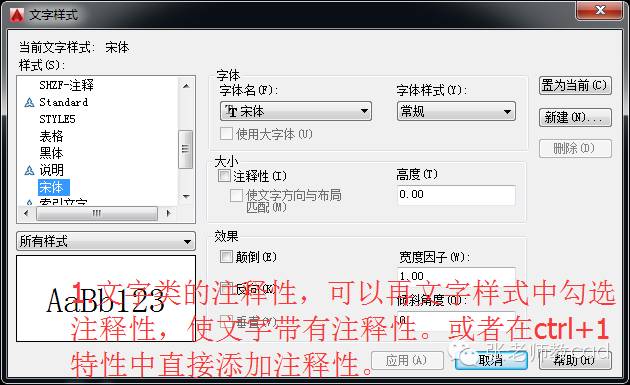

2.還有個好處是是文字標注類,高度統一。

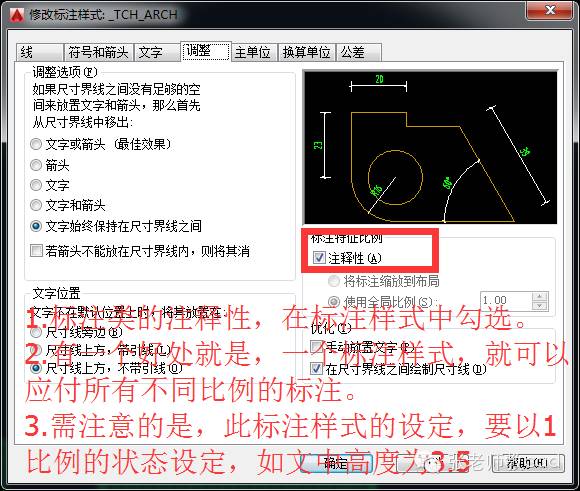

3.減少圖紙中額外的標注樣式



動態演示

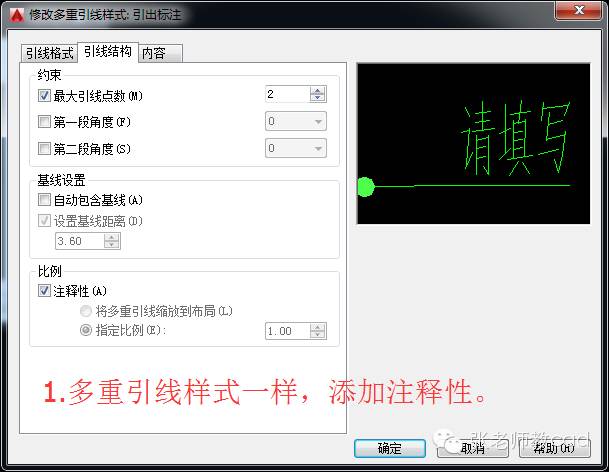

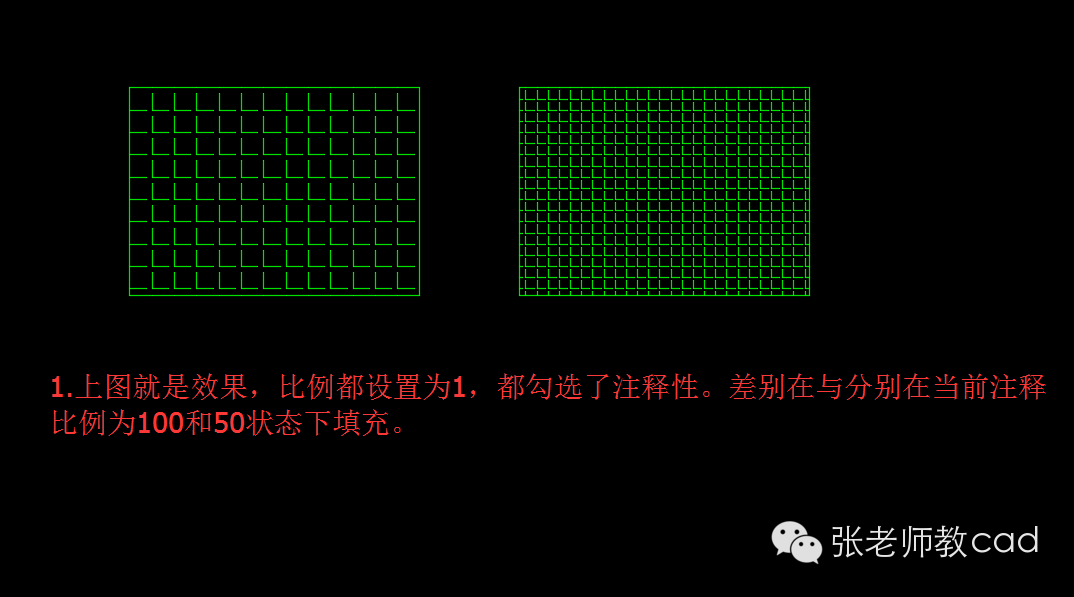

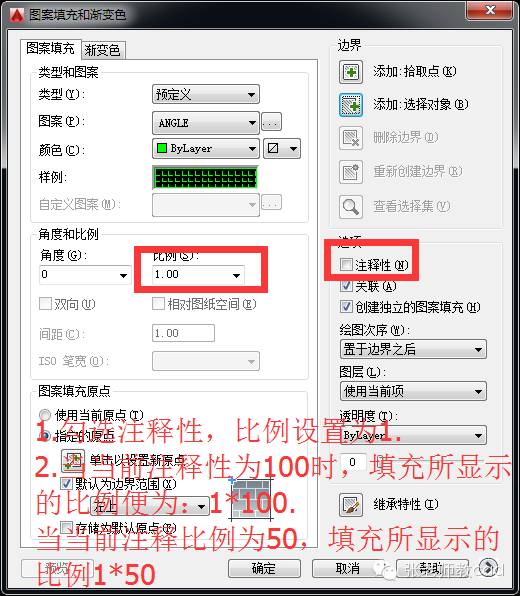

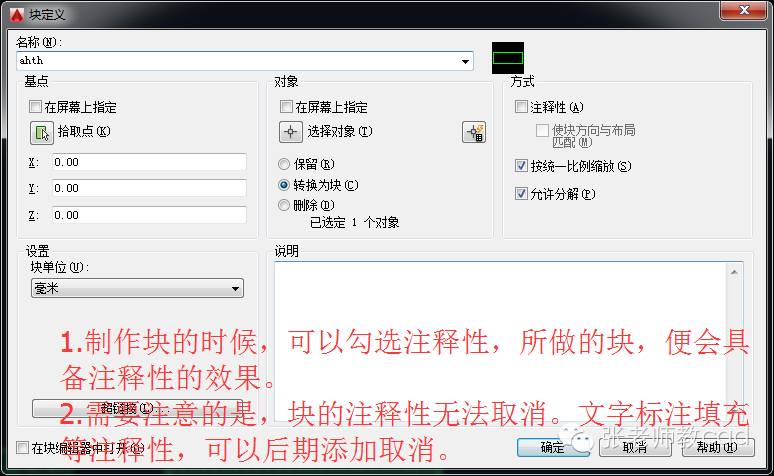

以下為操作過程:

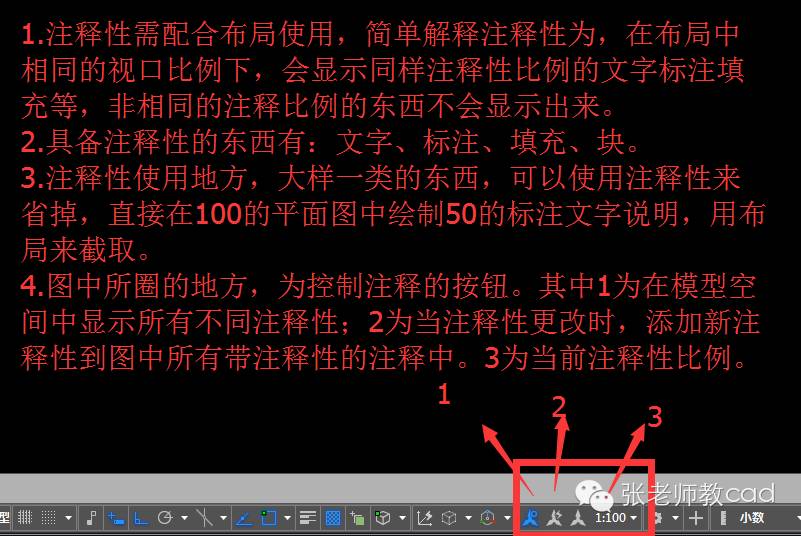

1.用了比較直白精簡的語言去描述注釋性的核心功能。如果大家有興趣,可以去網上搜索寫有關注釋性的描述。
2.注釋性的用法,基本就在上面句句話說清楚了。
