CAD門窗表（材料表）的數據關聯，實現自動生成與更新

時間:2015-11-23 14:43:15 來源:未知
在建筑制圖過程中，制作門窗表示件耗時耗力并且容易出錯，且更新率較高的環節。是否有一個方法，將制作門窗表的工作交于cad自動生成，并且能夠隨時更新與關聯。有辦法，使用數據提取。

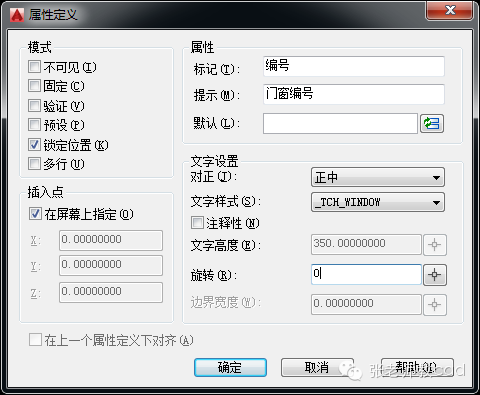

1.輸入att快捷鍵，出現屬性定義窗口，如下圖所示輸入內容。
2.重復1中的步驟，分別新建：結構洞口尺寸、類型（門or窗）、層數（如標準層4~12就輸入9）、樓層（當前所在樓層）、序號（有關于門窗表排列需要）、備注（可不輸入內容）。需要注意的是，這6個屬性文字需要在模式中選擇不可見，這樣才能在做塊的時候不顯示，而只顯示需要的編號文字。簡單理解為，我們為單個門窗編號賦予了多個不可見的標簽。

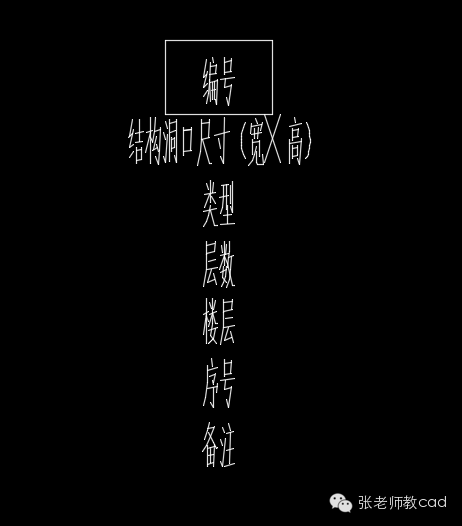

3.選擇剛才所建的7個屬性文字做成塊，在名稱中輸入門窗編號。（額外知識點：在選擇7個屬性文字的時候，不要框選，而是根據重要程度進行點選，如編號、洞口尺寸、類型.....，之所以如此，是為了在增強屬性編輯器中能夠根據重要程度按順序排序）

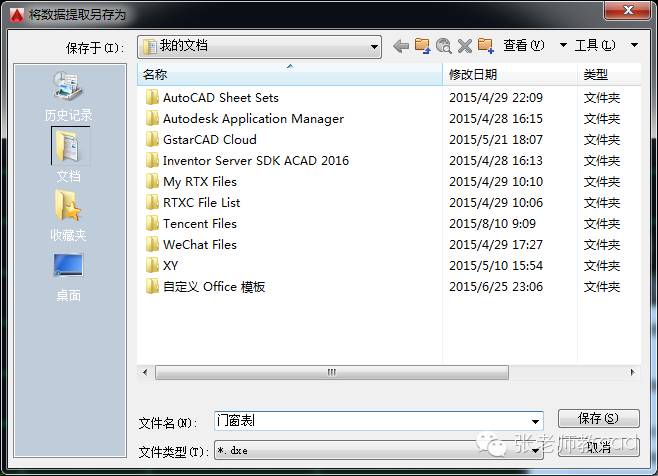

4.選擇工具-數據提取，創建新數據提取，下一步，保存數據。

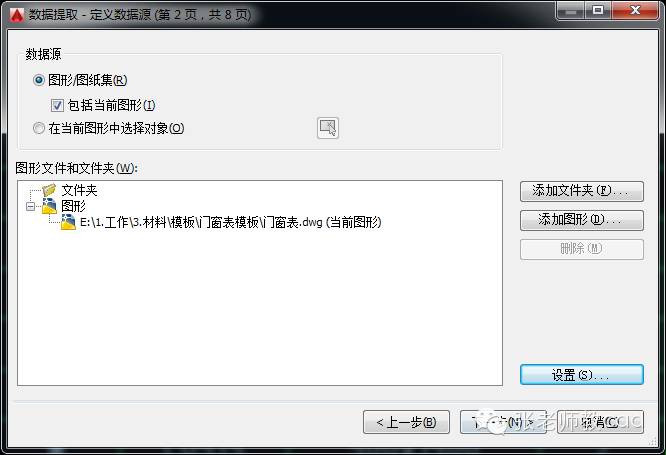

5.如圖所示，點下一步。

6.選擇剛才所做的門窗編號。
7.提取內容為，為剛才所做的7個屬性文字。

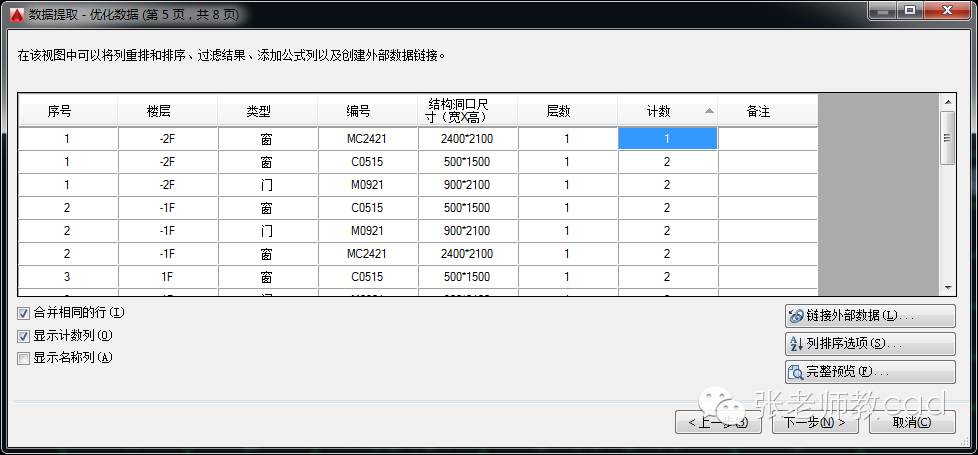

8.生成如上圖表格。

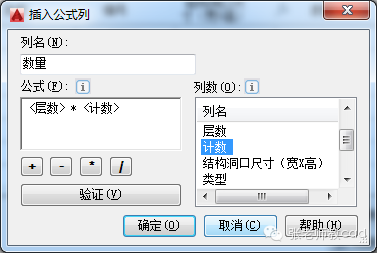

9.表格中缺少一列數量，在標題中右鍵選擇插入公式列，公式為層數*計數，列名修改為數量名稱。然后點確認。

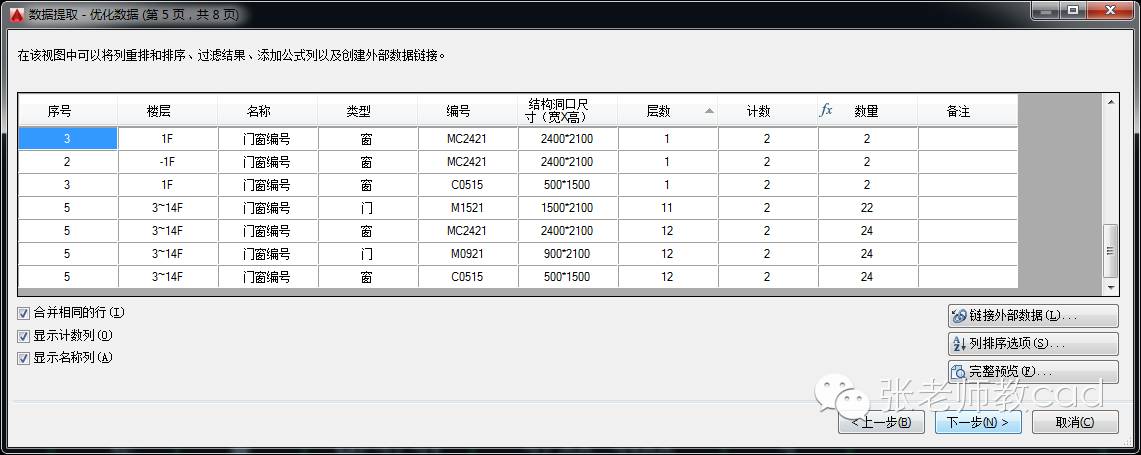

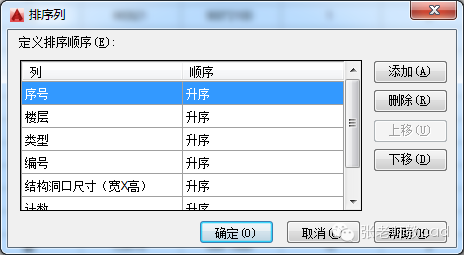

10.我們還需對表格的排列優先順序，點列排序選項，如表格上圖所示排序。

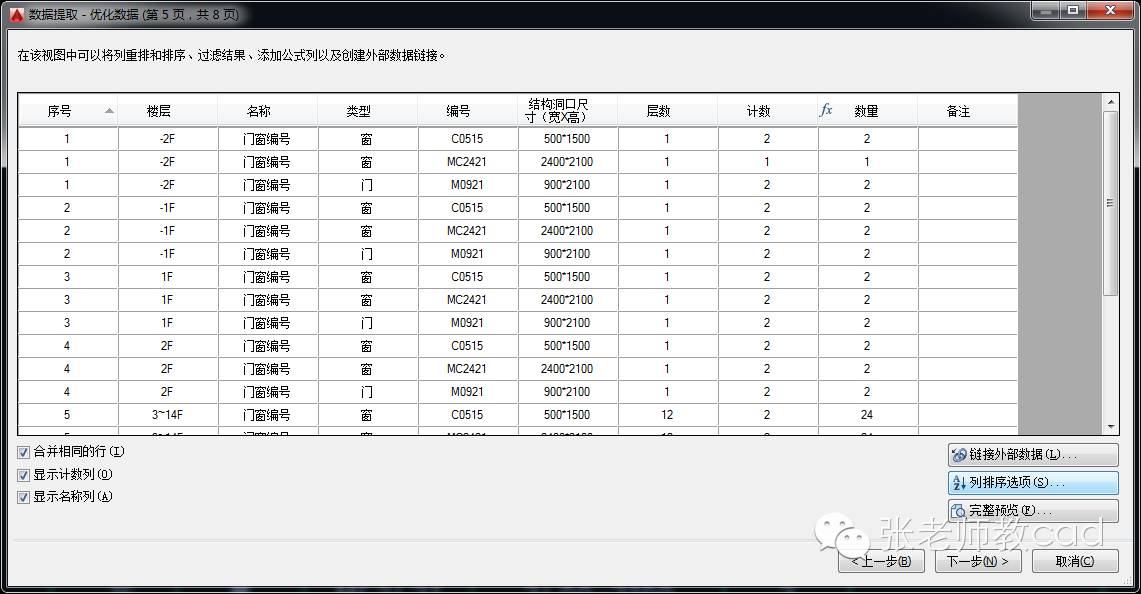

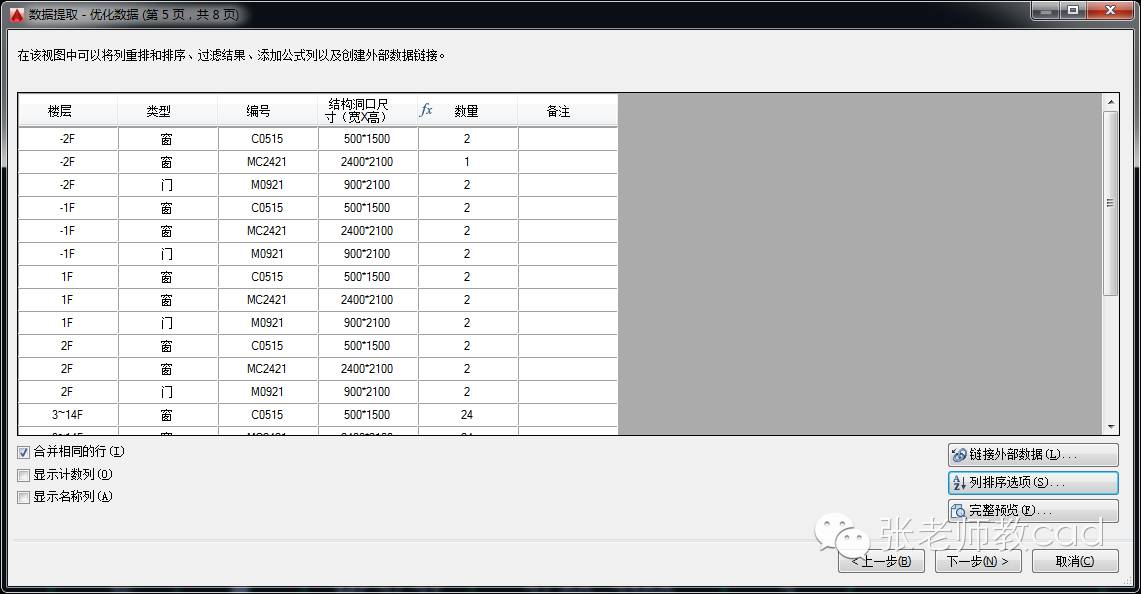

11.效果如閃圖所示，優先順序為序號樓層編號依次產生結果。

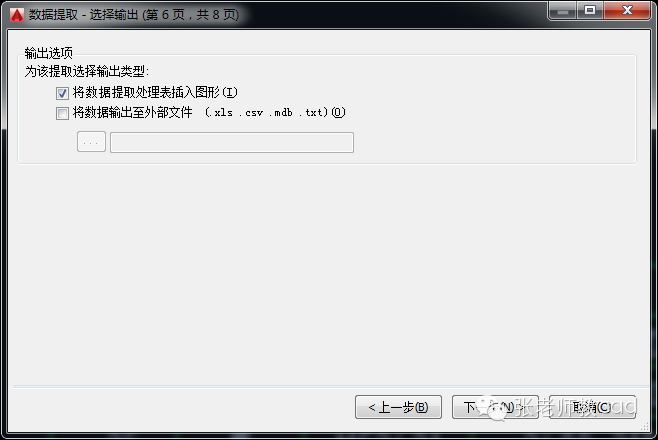

12.還需對圖中不需要的列進行隱藏，將鼠標放在所在列，右鍵隱藏列，最后結果如上圖。之后點下一步。

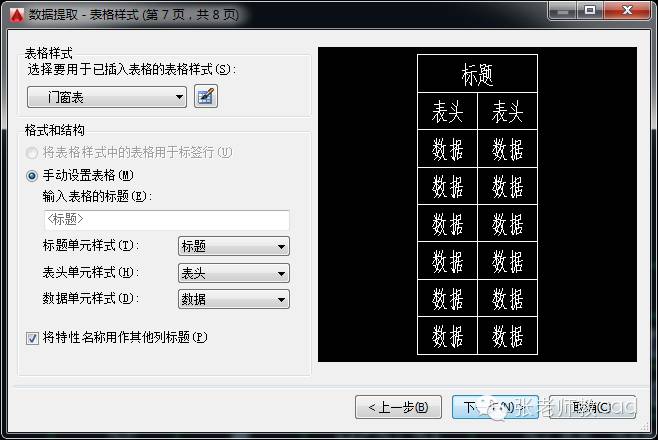

13.選擇表格樣式，可以自己制作標準的樣式，或者直接用默認的。點下一步。

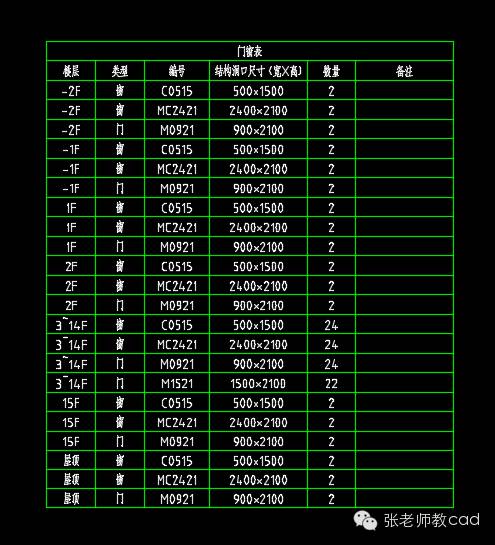

14.最后自動生成門窗表了，此門窗表可以自動更新關聯。當原有編號尺寸更改，新增編號時，表格會自動進行刪減增加。當新增編號時，會按照順序自動增加行。
