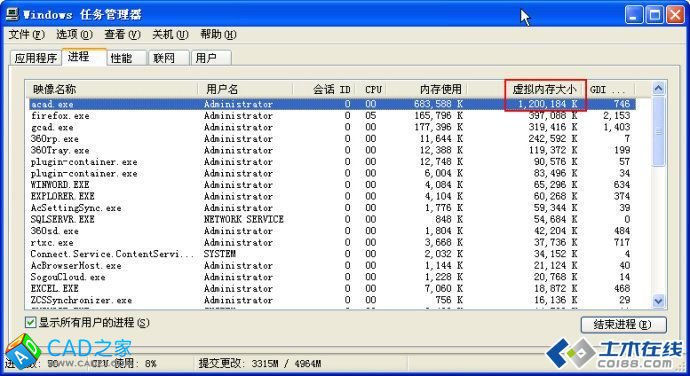

這是XP系統任務管理器的截圖，其他系統可能不太一樣，重點觀察虛擬內存占用的情況。如果你的任務管理器沒有顯示虛擬內存，可以自己添加列。

就算是內存占用巨大，情況也不完全一樣，我遇到的就有好幾種，下面簡單列舉一下。

1、  復雜的地形圖和市政規劃圖紙。

因?yàn)橛写罅繌?fù)雜的多段線或樣條曲線，少則四五十兆，大則一、二百兆，這些圖紙，這種圖紙?jiān)诖蜷_的時候，有的需要占用幾個G的內存，如果用的是32位的CAD或機器內存比較少，經常會吃不消。

如果需要經常處理這類圖紙的用戶，建議安裝64位系統和64位的CAD版本，配置更多的內存。AUTOCAD和浩辰cad等都提供了64位版本。

2、  圖紙不大，但使用了大量的密集填充。

填充樣式的描述比較簡單，圖案名稱、比例、邊界線等等，但填充要顯示到屏幕上，必須將數據轉換為一條條的直線，如果填充非常密集，就會導致顯示數據巨大，內存占用急劇上升。

首先要確認這些密集填充是否圖紙必須的。有些初學者不太清楚線性填充和實體（SOLID）填充的區別，默認選用線性填充后，將比例改得很小后當SOLID填充用。如果能查到這類問題，直接將填充樣式改成SOLID就可以解決了。

如果打開就退出的話就只能另想辦法了。CAD為了避免過于密集填充造成操作性能下降甚至圖紙無法打開的情況，專門設置了一個變量：hpmaxlines，也就是單個填充中線的數量極限值，當單個填充線數超過此數值時，會用SOLID(實體)填充顯示。如果感覺圖紙打不開跟填充有關系的話，可以適當調低HPMAXLINES的數字。AUTOCAD默認的數字是1000000，我們可以改成300000或更小，然后打開圖紙?jiān)囋嚒?span id="zfzpnzj" class="Apple-converted-space">

如果圖紙中必須使用大面積的填充，例如小區規劃圖等，首先我們要設置適當?shù)奶畛浔壤Ｔ诶L圖的時候可以通過調低HPMAXLINES數值來提高操作速度，當要打印輸出的時候，再將參數調整回來。

3、  圖中圖形并不多，但圖紙卻特別大，打開和操作都很慢，甚至打開直接退出。

這種圖紙遇到過幾張，是別人傳過來的，圖紙有40多MB，在32位的機器上用AutoCAD打開直接退出。最后在64位機器上終于將圖打開，所有圖形才不到2萬個，也沒有復雜的圖塊，將所有圖形都刪除并清理（PU）掉后再保存，圖紙還是40多MB，圖中有一個巨大的看不到的數據，CAD在打開的時候使用了1個多G的內存。我也不清楚這個巨大的非圖形數據是什么東西，據說圖紙是從MICROSTATION轉過來的，可能是DGN文件的相關數據。

這種圖打開慢、操作慢，剛開始真是沒有辦法。發現問題后，從原圖中復制所有圖形，開一張新圖，粘貼到原坐標，保存后圖紙也就1MB左右，打開和操作都變得輕松無比。

有不少設計單位和個人會使用一種或多種設計軟件，有些cad圖紙是從其他軟件轉換過來的，這種轉換的圖紙就有可能產生類似錯誤或冗余的數據。如果圖形不多而圖紙?zhí)貏e大，可以檢查一下看是否有這樣的數據，如果這些數據對繪圖沒有影響，可以將圖形復制到新圖后再繼續操作。

二、圖紙中有錯誤數據，導致CAD在處理這些錯誤數據時出現異常并導致退出。

有些圖紙打開時占用內存不大，但有時CAD一打開這樣圖紙就會退出，或者能打開，執行某些特定操作就會退出，例如打開圖層管理器就會退出。這種圖紙多半是有錯誤數據，CAD是否會退出取決于CAD自身的容錯性，有些圖紙?jiān)贏UTOCAD打開會退出，但在浩辰CAD里可以正常打開，有一些AUTCAD可以正常打開，而在浩辰CAD里則有可能會退出。

錯誤數據比較常見，很多圖紙里都有，但導致軟件打不開或異常退出的錯誤圖紙倒不太多。一些無法打開的圖紙或操作過程異常的圖紙，可以用修復（RECOVER）打開，會看到CAD檢測到并修復了一系列錯誤數據。當然也有些圖紙，修復也無法打開。

為什么很多圖紙中都會有錯誤數據呢？這些錯誤數據是怎么來的呢？

說實話，我也說不清楚，估計來源可能有下面兩種：一是從其他軟件轉換過來的數據，二是CAD的插件或二次開發軟件生成的數據。不同軟件對DWG/DXF文件兼容的程度不一樣，將其他數據寫成DWG/DXF數據有可能發生錯誤；而一些CAD插件或二次開發軟件在創建或修改對象時，如果接口使用不正確或代碼寫得有問題，也有可能生成錯誤數據。就算用AutoCAD保存成不同版本的DWG/DXF，我估計也不能保證所有數據都能正確保存，因?yàn)椴煌姹局С值膱D形對象不同，對象的參數也有可能不同。

遇到打開CAD異常退出或操作過程中CAD異常退出的圖紙，可嘗試用修復（recover）命令打開圖紙，看通過修復錯誤后是否能恢復正常。

三、遇到了CAD的BUG。

不管那款軟件都會有BUG，從WINDOWS到OFFICE，再到CAD。就算是AUTOCAD，估計他們每個版本的問題庫也會有幾千個甚至上萬個問題，只是普通操作觸及不到這些BUG。國產CAD推出時間相對較短，開發和測試力量都相對弱一點，遇到軟件BUG的幾率會稍微高一些。不過，國產CAD經過十多年的發展，現在的版本也相當穩定了，大家要對國產CAD給予信心和支持。

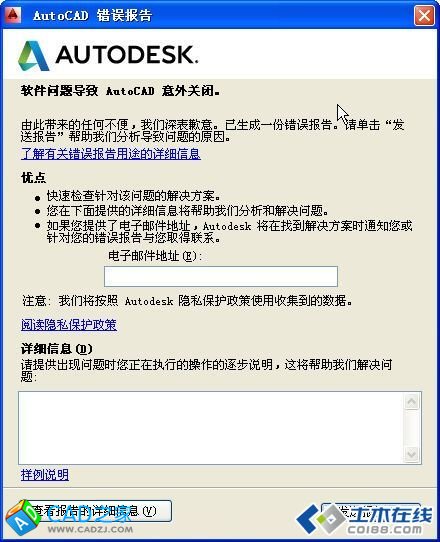

如果確認自己的圖紙沒有問題，但操作過程仍然出現了異常退出，估計是遇到CAD的BUG了。此時也沒有什么好辦法，可以嘗試用其他操作方式替代，看是否能繞過這個BUG。另外，CAD軟件在異常退出時會彈出一個發送錯誤報告的對話框，如下圖所示。

我想大多數人看到這個對話框時都會直接關掉。如果用的是AUTOCAD，不發的話我覺得可以。如果用的是國產CAD，建議大家還是將現象描述一下，哪怕在后面加上一句發牢騷的話，最好把錯誤報告發出去。

這種情況雖然網上有不少人問這樣的問題，但我沒遇到過，對于原因我也只能是猜測，從CAD程序和系統上找原因。比如確認安裝注冊是否正常，CAD軟件的文件是否有損壞，操作系統或硬盤是否有問題。
