在CAD軟件操作中，掌握CAD常用快捷鍵，可以利用鍵盤快捷鍵發出命令，完成繪圖、修改、保存等日常操作，大大提高設計效率。

下面為大家整理的一些CAD常用快捷鍵命令大全：


【1】

對象特性常用快捷鍵命令

ADC , *ADCENTER（設計中心“Ctrl＋2”）
CH , MO *PROPERTIES(修改特性“Ctrl＋1”)
MA , *MATCHPROP（屬性匹配）
ST , *STYLE（文字樣式）
COL , *COLOR（設置顏色）
LA , *LAYER（圖層操作）
LT , *LINETYPE（線形）
LTS , *LTSCALE（線形比例）
LW , *LWEIGHT （線寬）
UN , *UNITS（圖形單位）
ATT , *ATTDEF（屬性定義）
ATE , *ATTEDIT（編輯屬性）
BO , *BOUNDARY（邊界創建，包括創建閉合多段線和面域）
AL , *ALIGN（對齊）
EXIT , *QUIT（退出）
EXP , *EXPORT（輸出其它格式文件）
IMP , *IMPORT（輸入文件）
OP ,PR *OPTIONS（自定義CAD設置）
PRINT , *PLOT（打印）
PU , *PURGE（清除垃圾）
R , *REDRAW（重新生成）
REN , *RENAME（重命名）
SN , *SNAP（捕捉柵格）
DS , *DSETTINGS（設置極軸追蹤）
OS , *OSNAP（設置捕捉模式）
PRE , *PREVIEW（打印預覽）
TO , *TOOLBAR（工具欄）
V , *VIEW（命名視圖）
AA , *AREA（面積）
DI , *DIST（距離）
LI , *LIST（顯示圖形數據信息

【2】

繪圖命令

PO , *POINT（點）
L , *LINE（直線）
XL , *XLINE（射線）
PL , *PLINE（多段線）
ML , *MLINE（多線）
SPL , *SPLINE（樣條曲線）
POL , *POLYGON（正多邊形）
REC , *RECTANGLE（矩形）
C , *CIRCLE(圓)
A , *ARC(圓弧)
DO , *DONUT（圓環）
EL , *ELLIPSE（橢圓）
REG , *REGION（面域）
MT , *MTEXT（多行文本）
T , *MTEXT（多行文本）
B , *BLOCK（塊定義）
I , *INSERT（插入塊）
W , *WBLOCK（定義塊文件）
DIV , *DIVIDE（等分）
H , *BHATCH（填充）

【3】

修改命令

CO , *COPY（復制）
MI , *MIRROR（鏡像）
AR , *ARRAY（陣列）
O , *OFFSET（偏移）
RO , *ROTATE（旋轉）
M , *MOVE（移動）
E , DEL鍵 *ERASE（刪除）
X , *EXPLODE（分解）
TR , *TRIM（修剪）
EX , *EXTEND（延伸）
S , *STRETCH（拉伸）
LEN , *LENGTHEN（直線拉長）
SC , *SCALE（比例縮放）
BR , *BREAK（打斷）
CHA , *CHAMFER(倒角)
F , *FILLET（倒圓角）
PE , *PEDIT（多段線編輯）
ED , *DDEDIT（修改文本）

【4】

視窗縮放快捷鍵

P , *PAN（平移）
Z＋空格＋空格 , *實時縮放
Z , *局部放大
Z+P , *返回上一視圖
Z＋E , *顯示全圖

【5】

尺寸標注快捷鍵

DLI , *DIMLINEAR（直線標注）
DAL , *DIMALIGNED（對齊標注）
DRA , *DIMRADIUS（半徑標注）
DDI , *DIMDIAMETER（直徑標注）
DAN , *DIMANGULAR（角度標注）
DCE , *DIMCENTER（中心標注）
DOR , *DIMORDINATE（點標注）
TOL , *TOLERANCE（標注形位公差）
LE , *QLEADER（快速引出標注）

DBA , *DIMBASELINE（基線標注）
DCO , *DIMCONTINUE（連續標注）
D , *DIMSTYLE（標注樣式）
DED , *DIMEDIT（編輯標注）
DOV , *DIMOVERRIDE(替換標注系統變量)

【6】

常用CTRL快捷鍵

【CTRL】＋1 *PROPERTIES(修改特性)
【CTRL】＋2 *ADCENTER（設計中心）
【CTRL】＋O *OPEN（打開文件）
【CTRL】＋N、M *NEW（新建文件）
【CTRL】＋P *PRINT（打印文件）
【CTRL】＋S *SAVE（保存文件）
【CTRL】＋Z *UNDO（放棄）
【CTRL】＋X *CUTCLIP（剪切）
【CTRL】＋C *COPYCLIP（復制）
【CTRL】＋V *PASTECLIP（粘貼）
【CTRL】＋B *SNAP（柵格捕捉）
【CTRL】＋F *OSNAP（對象捕捉）
【CTRL】＋G *GRID（柵格）
【CTRL】＋L *ORTHO（正交）
【CTRL】＋W *（對象追蹤）
【CTRL】＋U *（極軸）

【7】

常用功能鍵

【F1】 *HELP（幫助）
【F2】 *（文本窗口）
【F3】 *OSNAP（對象捕捉）
【F7】 *GRIP（柵格）
【F8】 *ORTHO（正交）

以上命令可能會有點多哦，簡單就是好。精簡、精簡、再精簡！

下面是小編再一次精簡之后的最常用的CAD快捷鍵命令大全：

1.繪圖命令常用快捷鍵：

1.1 L, *LINE(直線)

　　1.2 XL, *XLINE(射線)

　　1.3 PL, *PLINE(多段線)

　　1.4 ML, *MLINE(多線)

　　1.5 SPL, *SPLINE(樣條曲線)

　　1.6 POL, *POLYGON(正多邊形)

　　1.7 REC, *RECTANGLE(矩形)

　　1.8 C, *CIRCLE(圓)

　　1.9 A, *ARC(圓弧)

　　1.10 DO, *DONUT(圓環)

　　1.11 EL, *ELLIPSE(橢圓)

　　1.12 REG, *REGION(面域)

　　1.13 MT, *MTEXT(多行文本)

　　1.14 T, *MTEXT(多行文本)

　　1.15 B, *BLOCK(塊定義)

　　

2 修改命令：

　　2.1 CO, *COPY(復制)

　　2.2 MI, *MIRROR(鏡像)

　　2.3 AR, *ARRAY(陣列)

　　2.4 O, *OFFSET(偏移)

　　2.5 RO, *ROTATE(旋轉)

　　2.6 M, *MOVE(移動)

　　2.7 E, DEL鍵 *ERASE(刪除)

　　2.8 X, *EXPLODE(分解)

　　2.9 TR, *TRIM(修剪)

　　2.10 EX, *EXTEND(延伸)

　　2.11 S, *STRETCH(拉伸)

　　2.12 LEN, *LENGTHEN(直線拉長)

　　2.13 SC, *SCALE(比例縮放)

　　2.14 BR, *BREAK(打斷)

　　2.15 CHA, *CHAMFER(倒角)

　　2.16 PE, *PEDIT(多段線編輯)

　　2.17 ED, *DDEDIT(修改文本)

　　

3. 視圖控制指令：

　　3.1 P, *PAN(平移)

　　3.2 Z+空格+空格, *實時縮放

　　3.3 Z, *局部放大

　　3.4 Z+P, *返回上一視圖

　　3.5 Z+E, *顯示全圖

　　

4. 標注指令：

　　4.1 DAL 線性標注。

　　4.2 DAN 角度標注

　　4.3 DCO 連續標注

以上最常用的CAD快捷鍵命令共40個，怪小編無能，實在是無法再精簡了！



下面小編給大家講解如何修改cad快捷鍵：

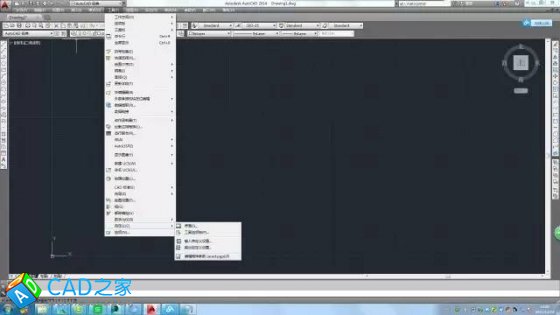

【1】打開cad，點選項板的“工具”，點“自定義”，點“編輯程序參數

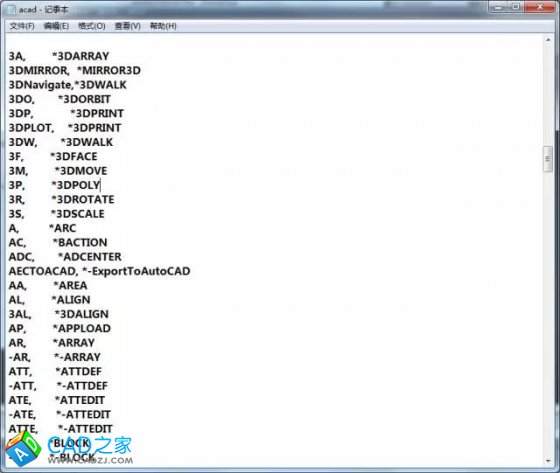

【2】在acad文件中找到快捷鍵進行修改，注意快捷鍵不能沖突
