要用短線標注需要修改尺寸箭頭樣式為【建筑標記】，具體如下：

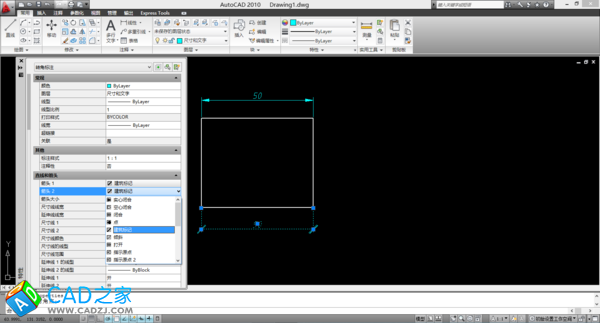

1. 已有尺寸標注    如圖所示，雙擊尺寸標注，打開“特性”對話框，切換“箭頭1”和“箭頭2”為“建筑標記”，切換完畢立即生效。

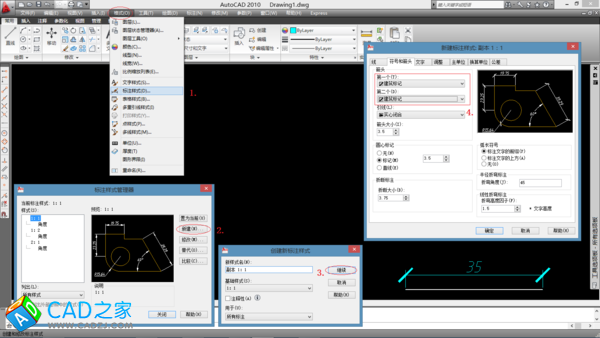

2. 新建尺寸標注    如圖所示，格式-標注樣式，打開“標注樣式管理器”對話框，單擊“新建”按鈕，打開“創建新標注樣式”對話框，單擊“繼續”按鈕，打開“新建標注樣式”對話框，切換至“符號和箭頭”選項卡，將“箭頭”切換為“建筑標記”，完成其它設置，單擊確定按鈕，關閉所有對話框。新建尺寸標注如圖中右下角所示。
