AutoCAD三維實體圖怎么著色的圖文說明

時間:2016-03-29 14:54:40 來源:未知

  1. 使用AutoCAD界面最上方的下拉菜單“工作空間”，點取“三維造型”。

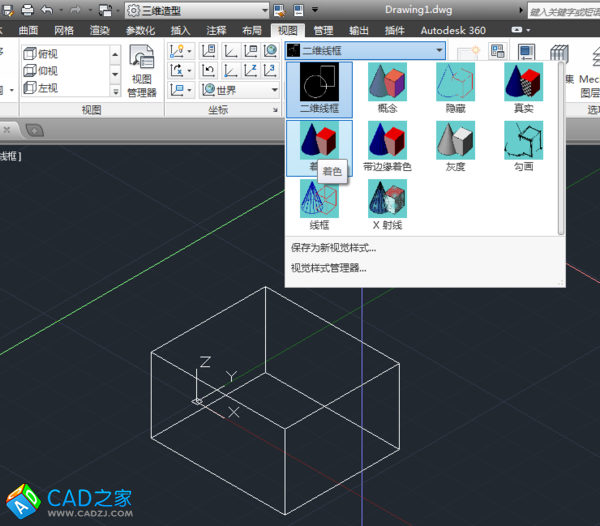

  2. 在其界面上使用面板標簽“視圖”，點擊其中的下拉菜單“視覺樣式”-它默認的狀態是二維線框，點擊它之后，出現下拉圖形菜單，如下圖所示，選取下面的“著色”即可。

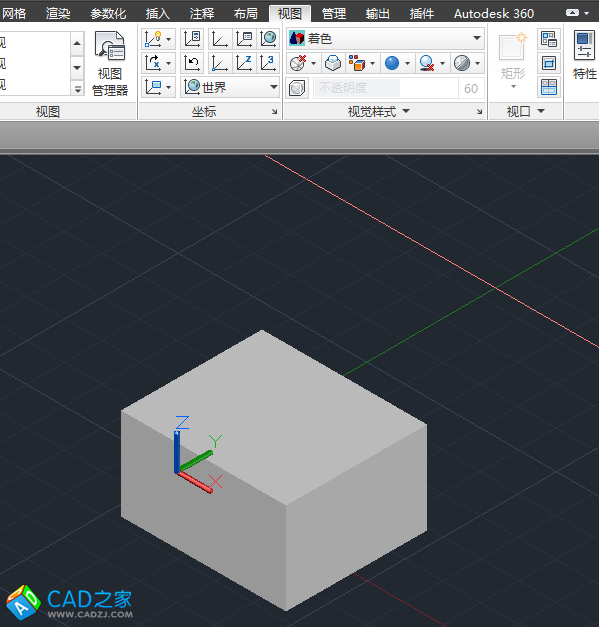

  3. 下圖即是著色狀態之下的白色長方體顯示效果。

如果有兩個面需要顯示不同的顏色效果，可以在另外的層上于這兩個平面上繪制平面來實現。下面僅講解一個平面的繪制方法，另一個平面的道理是相同的。步驟如下：

  1. 建立一個新層，例如7層，顏色設為我們希望的，例如為綠色（3號顏色），線型可以采用連續線。然后將此層設為當前層。并點擊著色按鈕打開著色狀態。

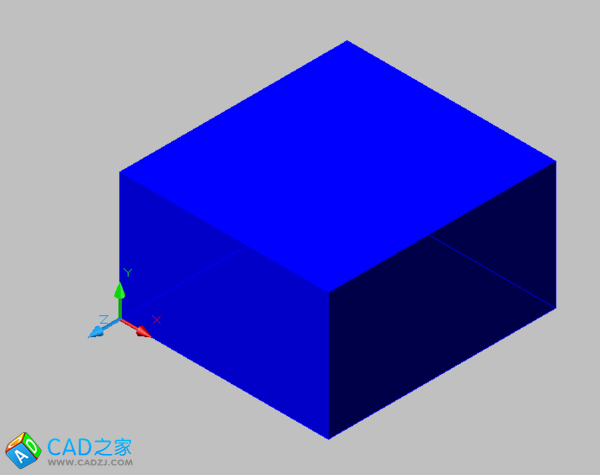

  2. 使用UCS（用戶坐標系）工具欄中的3點式按鈕，在長方體上我們希望的平面上建立一個用戶坐標系，例如在左前方的這個平面上建立。如下圖所示。

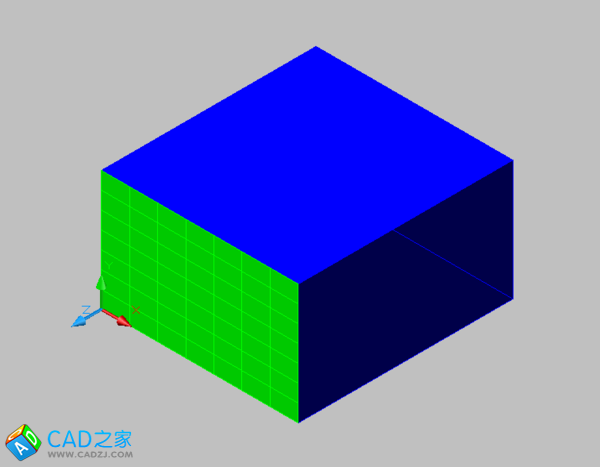

  3. 使用planesurf命令，在這個新的平面上繪制一個平面。因當前層為隨層色是第3號顏色的第7層，因此繪制的平面呈綠色。見下圖所示。
