有些初學者在標注了一個圖形的長度后，卻發現看不到標注的尺寸值，網上見到不少人問這個問題，不正常標注的效果如下圖所示。
我們可以看到正常的標注可以看到標注文字、箭頭，而不正常的標注只能看到尺寸線和邊界線，都看不出是一個標注，為什么會這樣呢？遇到這個問題應該怎么解決呢？

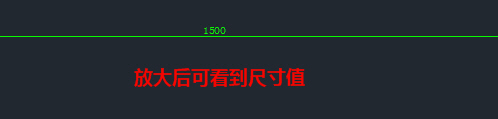

其實這個標注雖然看上去不正常，但實際上沒有任何問題，只是針對當前圖形來說標注的設置不太合理。我們放大圖形，放大到一定程度，我們就應該能看到標注的尺寸值了，如下圖所示。
放大后我們可以看到這個標注跟其他標注沒什么區別，有標注的尺寸值和箭頭，只是字高和箭頭相對當前圖形都太小，看上去跟沒有一樣。
這個原因很簡單，初學者對標注樣式的設置并不了解，上來使用的通常是CAD軟件提供的標注樣式STANDARD或ISO-25，假設繪制的圖形長度比較小，標注還看上去比較正常，假設尺寸大一些，就會出現這樣的現象。我們首先來了解一下這兩個默認的標注樣式。STANDARD是針對英制圖紙使用的，箭頭大小和字高的設置都是0.18，當圖形尺寸在10以內時，標注尺寸繪制完看上去比較正常。ISO-25是針對公制設置的，25表示箭頭大小和文字高度都是2.5，當圖形尺寸在100以內時，標注尺寸看上去比較正常。
了解了這兩種默認標注的設置，結合我們繪制的圖形的尺寸，我們就應該知道文字為什么看不到了。比如你要繪制的是一張建筑圖紙，尺寸都是米級的，用默認的標注樣式看不到文字和箭頭就太正常了。

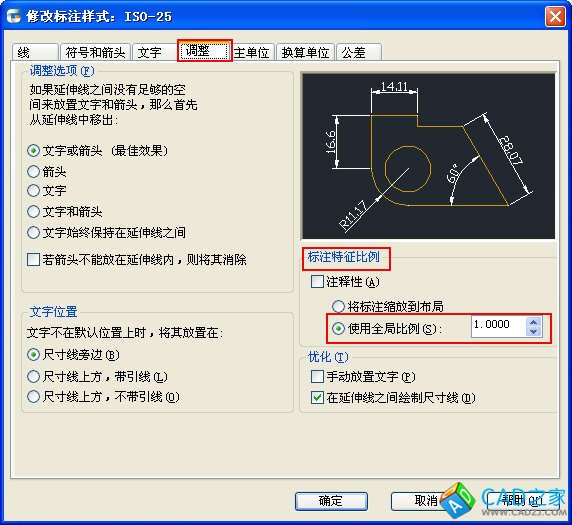

那怎么解決呢？答案很簡單：修改標注樣式！但輸入D（DIMSTYLE）回車打開標注樣式管理器，選中一個標注后點“修改"按鈕打開”修改標注樣式”對話框，我想初學者看到這樣的一個對話框估計頭都要炸了，參數太多了，分了7個選項卡，每個選項卡中還有一大堆參數，就算只修改標注外觀的幾個主要參數，如邊界線長度、箭頭大小、字高也很費勁。假設行業和單位對標注樣式有比較嚴格的規定，我們可以按規定來設置這些參數。對于初學者，我們可以找一張樣例圖作為參照來設置這些參數。當然還有一種更簡單的方法，就是修改標注特征比例，如下圖所示。
這個比例也不能隨意修改，通常可以按照打印輸出的比例來設置，比如我們要求打印的字高是2.5，我們就可以選用ISO-25或以它作為基準創建一種新的標注樣式，如果我們圖紙將來的打印比例是1:100，說明的圖形尺寸比較大，那么我們就按打印比例將標注特征比例的全局比例設置為100，然后標注和打印出來就會都比較正常。
我們注意標注樣式中有一個注釋性選項，如果勾選了注釋性選項，同一個標注在不同的視口中特征比例可以自動適應視口比例，然后可以保證不同比例視口中同一個標注最終打印效果一致，這個對于初學者來說太高深了，如果感興趣，可以閱讀本博客中關于注釋性的文章： CAD的注釋性怎么用？
關于標注特征比例的介紹請參看： 什么是CAD的標注特征比例？
標注特征比例是可以用變量控制的，也就是我們不去修改標注樣式，直接設置一個變量值，也可以改變標注特征比例，設置方法如下：
1、輸入dimscale，回車。
2、輸入100，回車
然后我們畫標注，標注的字高和箭頭等特征就會放大100倍。我們用同一個標注樣式，可以通過輸入dimscale設置成不同比例。這種方式只能影響后面繪制的標注，如果繪制完標注用這個變量是無法修改的。
初學者如果繪制完標注后發現不對，可以選中標注，打開特性面板（CTRL+1），找到標注全部比例例，修改成需要的值就好，如下圖所示。
這種方式只能一個個標注地修改，或者一次選擇多個標注進行修改。
不建議通過設置變量或特性面板來修改標注特征比例，如果每個標注都有自己特有的參數，不利于后續的編輯修改，因此還是建議修改標注樣式的特征比例。
上面介紹了修改標注特征比例的幾種方法，但要真正用好標注，還是需要對標注的各項參數有一定了解。
有些問題知道原因后其實很簡單！從這個問題大家應該認識到不僅是需要深入地了解標注的參數和設置，更重要的是要認識到畫一張圖前必須要有規劃，這張圖有多大，要用多大的圖框，打印比例應該是多少，打印出來的字高、標注、線寬應該是多少，知道這些比例后，才能確定我們應該怎么設置線寬、文字樣式、標注樣式、圖層等等，才能在繪圖過程中不出現類似的意外！#p#分頁標題#e#
