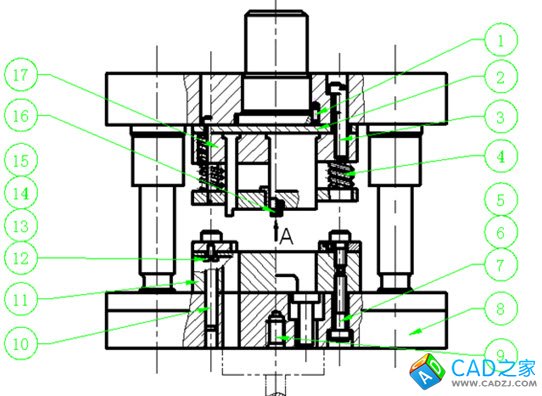

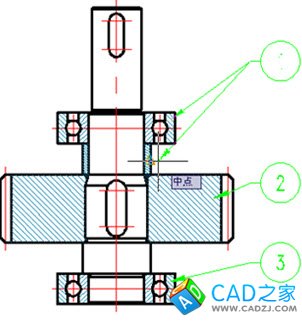

多重引線功能是引線QLEADER(LE)功能的延伸，它可以方便地為序號標注添加多個引線，可以合并或對齊多個引線標注，在裝配圖、組裝圖上有十分重要的作用，如下圖。



多重引線的組成
多重引線對象由內容、基線、引線和箭頭四個基本部分組成，如下圖。各部分的設置都比較靈活，內容可以為多行文字，也可以為塊對象，必要時，也可以使內容為空；基線是可選的，用戶可在多重引線樣式中設置基線的長度；引線也是可選的，當使用引線時，可以將引線設置為直線或樣條典線；箭頭的風格和大小也可以在多重引線樣式中設置。由于多重引線作為一個統一的標注整體，所以修改和調整都很方便。

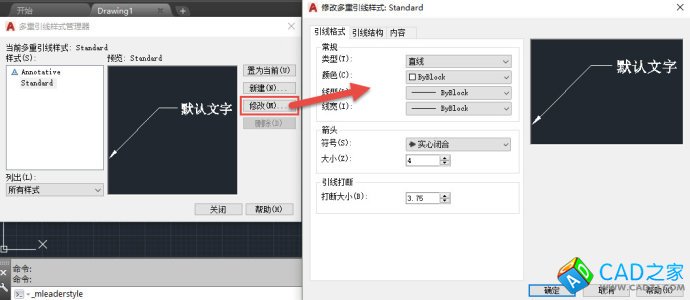

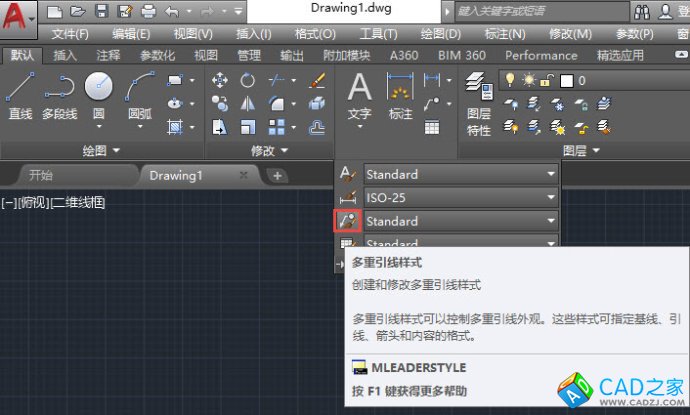

多重引線樣式

可以為多重引線定義多種樣式，在創建多重引線時方便地調用相應的樣式，通過樣式來控制多重引線的格式和視覺較果。



多重引線樣式的設置跟標注樣式比起來要簡單得多，只有三個選項卡，而且每個選項卡的參數并不多，但要介紹起來還是要占用大量的篇幅，這里就不細講了，其中比較特殊的參數就是在"內容“選項卡中默認多重引線類型是”多行文字“，可以改成”塊“，比如我們設置一個編號的圖塊作為引線內容。



多重引線的繪制并不比普通引線復雜多少，關鍵是多重引線可以一個內容添加多條引線，還可以將多個內容合并到一個引線，此外還可以執行對齊操作，下面簡單介紹一下多重引線相關的幾個操作。

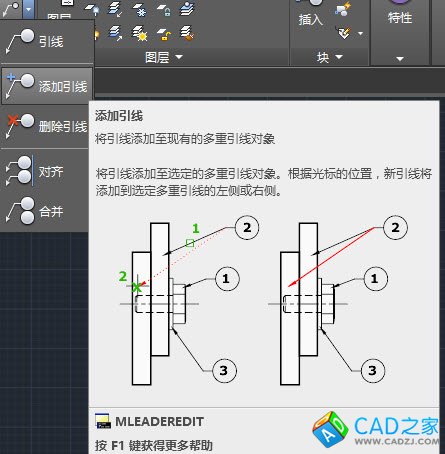

添加引線

利用添加引線功能可以方便地為多重引線添加多條引線，具體操作步驟如下：

1. 選擇“添加引線”菜單命令。

2. 選擇多重引線標注。



3. 指定引線的位置。必要時，可連續添加多條引線。



如果引線添加錯了，可以用刪除引線功能刪除多重引線對象上的引線。

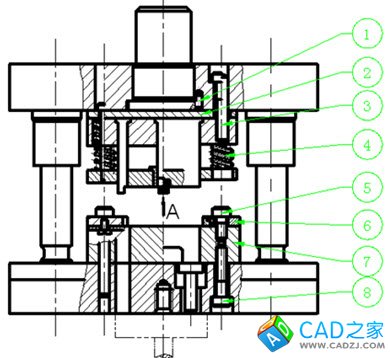

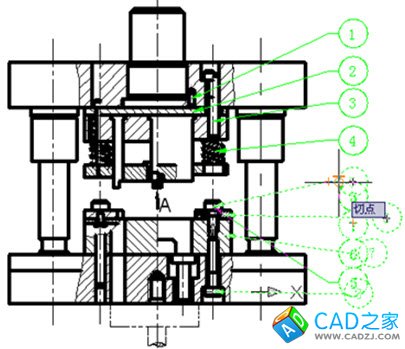

引線對齊
當創建了多個引線后，可以利用引線對齊功能將引線排列整齊，讓圖片更加整潔漂亮。

1. 選擇多重引線的“對齊”菜單命令。

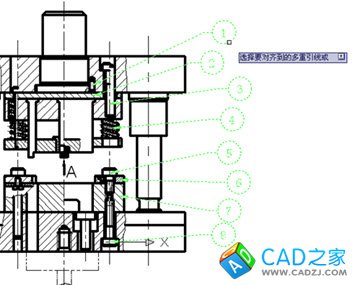

2. 選擇需要對齊的多重引線。

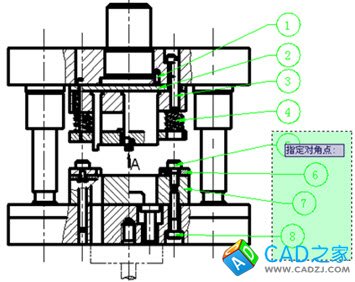

3. 選擇對齊的參照對象。

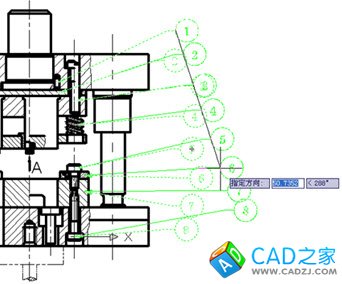

4. 指定對齊方向。



5. 完成對齊。

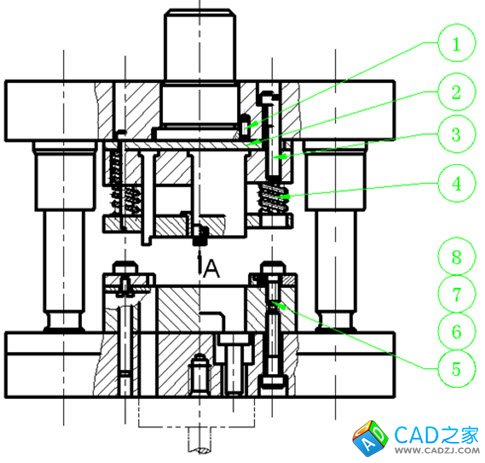

引線合并
當部件之間關聯密切，而且空間相對有限時，可使用“合并”功能將多個多重引線對象合并為一個。

1. 選擇多重引線的“合并”菜單命令。

2. 選擇需要合并的多個多重引線。



3. 指定合并方向。此處輸入V，選擇以垂直的方向進行合并。



4. 指定多重引線的位置。



5. 完成多重引線的合并。



上面簡單地介紹了一下多重引線相關的命令和這些命令的作用，但要想用好多重引線，關鍵還是要設置好多重引線樣式，弄清楚其中各項參數的作用。
