用過一段時間CAD的人都知道用炸開（X）命令可以將圖塊分解，也可以將多段線分解成直線等，之前發過文章介紹過圖塊無法分解的情況。但到底哪些圖形可以分解？會分解成什么對象？有哪些跟分解相關的命令？其實發現這里面的學問還真不少，這里簡單總結一下，希望對大家有幫助。

一、常規分解：炸開（EXPLODE）
在CAD中文版現在翻譯成分解，從英文直譯的話就是爆炸或炸開，這也是大家常用的分解命令，快捷鍵是一個字母X，說明使用非常頻繁。
炸開不僅可以分解圖塊，還可以分解多段線、面域、多行文字等，簡單說就是：將復合對象分解為其組件對象。



CAD分解（炸開的）的相關命令

任何分解對象的顏色、線型和線寬都可能會改變。其他結果將根據分解的復合對象類型的不同而有所不同。
下面是對每個以下類型對象執行 EXPLODE 的結果：
二維多段線
放棄所有關聯的寬度或切線信息。對于有寬度的多段線，將沿多段線中心生成直線和圓弧。
三維多段線
分解成直線段。為三維多段線指定的線型將應用到每一個得到的線段。
將非平整面分解成曲面。
圓
圓無法分解，如果位于非一致比例的塊內，則分解為橢圓。
圓弧
圓弧無法分解。如果圓弧位于各軸向非一致比例的圖塊內，則分解為橢圓弧。
面域（REGION）
分解成直線、圓弧或樣條曲線。
多行文字
分解成單行文字對象。
多線（MLINE）
分解成直線和圓弧。
標注和引線
根據標注和引線的不同，可分解成直線、樣條曲線、實體（箭頭）、塊插入（箭頭、注釋塊）、多行文字或公差對象。
注釋性對象
將當前比例圖示分解為構成該圖示的組件（已不再是注釋性）。已刪除其他比例圖示。

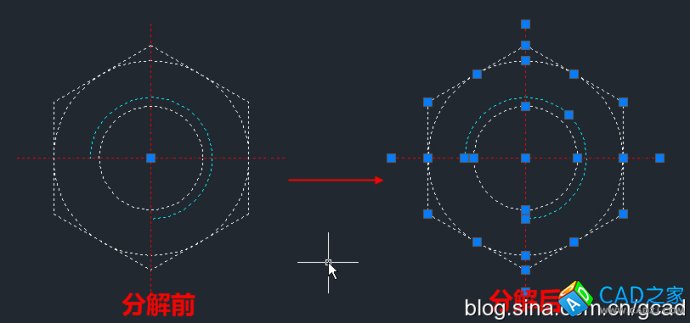

圖塊
圖塊一次只能分解一層。如果一個塊內包含其他圖塊或多段線，分解后這些多段線和圖塊或保留，如果需要分解這些圖形需要再次炸開。
具有相同 X、Y、Z比例的塊將分解成它們的部件對象。具有不同 X、Y、Z比例的塊（非一致比例塊）可能分解成跟原始對象不同的圖形，例如圓會分解成橢圓、弧被分解成橢圓弧等。
當按非統一比例縮放的塊中包含無法分解的對象時，這些塊將被收集到一個匿名塊（名稱以“*E”為前綴）中，并按非統一比例縮放進行引用。如果這種塊中的所有對象都不可分解，則選定的塊參照不能分解。非一致縮放的塊中的體、三維實體和面域圖元不能分解。
為什么圖塊無法分解？
分解一個包含屬性的塊將刪除屬性值并重顯示屬性定義。
無法分解使用外部參照插入的塊及其依賴塊。
不能分解使用 MINSERT 命令插入的塊（多重插入塊）。（MINSERT在 AutoCAD LT 中不可用。）


陣列
高版本CAD創建的陣列對象類似于一個動態塊，可以動態調整。分解可將關聯陣列分解為原始對象的副本。
體(SOLID)對象
分解成一個單一表面的體（非平面表面）、面域或曲線。
網格（MESH）對象
將每個面分解成獨立的三維面對象。將保留指定的顏色和材質。（在 AutoCAD LT 中不可用。）
多面網格(POLYMESH)
單頂點網格分解成點對象。雙頂點網格分解成直線。三頂點網格分解成三維面。
三維實體
將平整面分解成面域。

二、分解同時修改圖形特性（XPLODE）
用EXPLODE命令分解對象時，圖形對象的圖層、顏色、線型等特性將按一定規則進行處理，比如保留原有的特性或放置到當前層。如果希望在分解圖形的時候指定圖形的執行，可以使用另一個分解命令：XPLODE。
XPLODE命令可以將復合對象分解為其部件對象，而且根據需要指定特性。
執行XPLODE命令并選擇對象后提示如下：
[全部(A)/顏色(C)/圖層(LA)/線型(LT)/線寬(LW)/從父塊繼承(I)/分解(E)] <分解>:

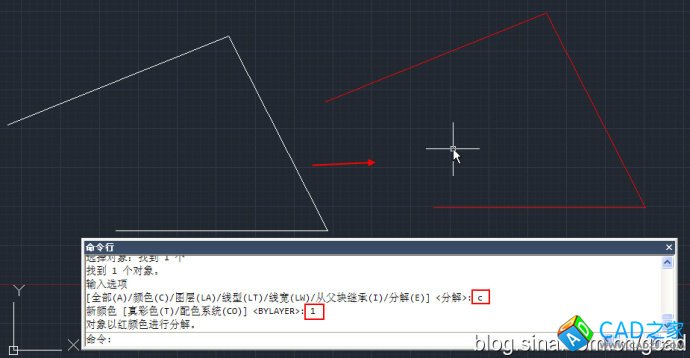

可以設置選項來控制分解后圖形的屬性，例如輸入C回車，然后會提示輸入顏色值，假如輸入1號色，就可以讓分解后的圖形變成紅色，如下圖所示。



CAD分解（炸開的）的相關命令
如果輸入A回車，表示要修改所有這些屬性；如果輸入I回車，表示從分解的復合對象集成屬性；輸入E回車則直接分解，效果跟X相同。
如果一次選擇了多個對象，會提示總共選擇了多少對象，在這些對象中有多少對象不能被分解。然后可以設置每個對象單獨分解或者按照同樣的設置進行分解，提示如下：?jiǎn)为?dú)分解(I)/<全局(G)>:
下面簡單介紹一下各選項的作用
單獨分解
對選定對象逐個進行修改。將為每個對象顯示以下提示。
全局
所有選定對象按相同規則進行分解。
全部
設置分解對象之后部件對象的顏色、線型、線寬和圖層。將顯示與顏色、線型、線寬和圖層選項相關聯的提示。
顏色
設置分解對象之后部件對象的顏色。
l 直接輸入1-255的數值將直接設成對應的索引色
l 輸入 bylayer繼承分解對象所在的圖層的顏色。
l 輸入 byblock 繼承分解對象的顏色。
l 輸入 t將真彩色應用到選定的對象。
l 輸入 co將加載的配色系統中的顏色應用到選定的對象。
圖層
設置分解對象之后部件對象所在的圖層。默認選項是繼承當前圖層而不是分解對象所在的圖層。
線型
設置分解對象之后部件對象的線型。
輸入 bylayer繼承分解對象所在的圖層的線型。
輸入 byblock繼承分解對象的線型。
線寬
設置分解部件對象后部件對象的線寬。
從父塊繼承
如果部件對象的顏色、線型和線寬為“BYBLOCK”并且對象是在圖層 0上繪制的，則將部件對象的顏色、線型、線寬和圖層設定為分解對象的對應項。
分解
將一個合成對象分解為單個的部件對象，這與 EXPLODE 命令的功能完全一樣。

三、屬性塊分解（BURST）
屬性塊如果用X進行分解，屬性將恢復原始狀態，也就是看到的將是屬性的標簽，屬性的值將會丟失。如果希望屬性塊分解后看上去跟分解之前是一樣的，就需要將屬性分解為文字，在CAD的擴展工具中提供了一個專用的命令：BURST，高版本無需裝擴展工具也可以使用此命令了。
如何將CAD圖塊中的屬性文字分解為普通文字？

四、文字分解成輪廓線（TXTEXP）
用X命令可以將多行文字分解成單行文字，單行文字無法在繼續分解了。但有時如果我們想獲取文字的輪廓線進行是三維建模或其他編輯的時候，就需要使用將文字分解成輪廓線的命令：TXTEXP。本文轉自CAD小苗博客：http://blog.sina.com.cn/s/blog_768f3f570102x272.html
