方法1：

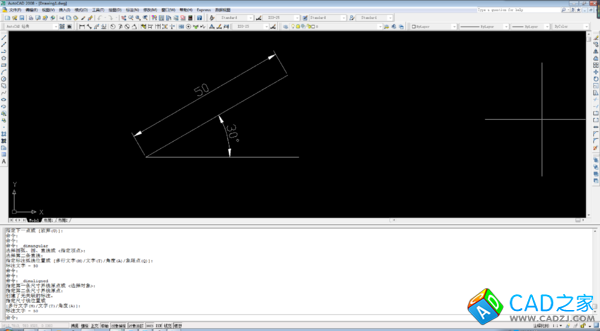

命令: l——LINE 指定第一點——指定下一點輸入 @50<30

基準線——命令: l——輸入長度

命令: _dimangular——選擇圓弧、圓、直線或 <指定頂點>:

選擇第二條直線:

指定標注弧線位置或 [多行文字(M)/文字(T)/角度(A)/象限點(Q)]:

標注文字 = 30

命令: _dimaligned 指定第一條尺寸界線原點或 <選擇對象>:指定第二條尺寸界線原點:創建了無關聯的標注。指定尺寸線位置或[多行文字(M)/文字(T)/角度(A)]:標注文字 = 50



方法二：繪制一個長度為所需的直線——旋轉既得
