AutoCAD2008正多邊形的繪制

時間:2010-11-18 20:35:22 來源:未知
AutoCAD可以繪制的正多邊形的邊數在3—1024之間，超出這個范圍就不能使用正多邊形命令繪制，正多邊形是一個封閉的整體對象。

繪制正多邊形的命令是polygon，可以通過以下方法激活polygon命令。1、菜單欄【繪圖】——“正多邊形”。2、在“繪圖”工具欄上單擊“正多邊形”圖標。3、在命令行中輸入polygon并回車。

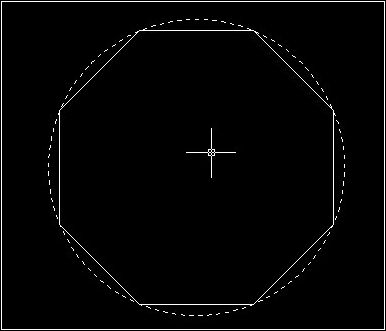

一、繪制內接于圓的正多邊形。在“繪圖”工具欄上單擊“正多邊形”圖標，命令行提示如下所示：

引用內容 引用內容
命令: _polygon 輸入邊的數目 <4>: 8
指定正多邊形的中心點或 [邊(E)]:
輸入選項 [內接于圓(I)/外切于圓(C)] <I>: i
指定圓的半徑: 500

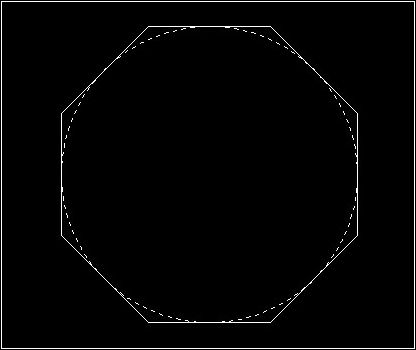

二、繪制外切于圓的正多邊形。在“繪圖”工具欄上單擊“正多邊形”圖標，命令行提示如下所示：

引用內容 引用內容
命令: _polygon 輸入邊的數目 <8>: 8
指定正多邊形的中心點或 [邊(E)]:
輸入選項 [內接于圓(I)/外切于圓(C)] <I>: c
指定圓的半徑: 500




三、利用邊繪制正多邊形。指定正多邊形的某一邊的兩個端點即可。在“繪圖”工具欄上單擊“正多邊形”圖標，命令行提示如下所示：

引用內容 引用內容
命令: _polygon 輸入邊的數目 <8>: 8
指定正多邊形的中心點或 [邊(E)]: e 指定邊的第一個端點: 指定邊的第二個端點:
