在繪圖時可以直接使用光標定位畫圖，這樣繪圖雖然簡單快捷，但是所繪出的圖形定位有時會不準確，出現誤差，無法精確的控制圖形端點坐標，需要使用坐標系精確得定位繪制圖形，AutoCAD2008提供世界坐標系和用戶坐標系兩種坐標系。

一、世界坐標系。

世界坐標系（WCS）是AutoCAD2008的基本坐標系，是由三個垂直相交的坐標軸X、Y、Z構成，其中，水平向右為X軸正方向，垂直向上為Y軸正方向，Z軸正方向?yàn)榇怪逼聊幌蛲猓琗軸和Y軸交點為坐標原點。在繪制新圖形的時候，WCS是默認的坐標系，其坐標原點和坐標軸方向不會改變。

當在XOY平面上繪制、編輯圖形時，只需輸入X、Y坐標，Z軸坐標自動賦值為0。

二、用戶坐標系。

方便用戶繪制圖形，AutoCAD2008還可以定義一個原點和坐標軸方向與WCS不同的可移動的用戶坐標系（UCS），在默認的情況下，用戶坐標系和世界坐標系相重合。

（一）定義一個新的用戶坐標系（UCS）。

1、【工具】菜單欄——“新建UCS”——“三點。

2、在“指定新原點 <0,0,0>: ”提示下指定新的坐標原點，可以在屏幕的合適位置單擊確定，也可以輸入坐標值然后回車，比如輸入“500,500”回車。

3、指定新UCS的X軸正方向，在以新原點X軸正方向單擊一點即可。

4、指定新UCS的Y軸正方向，在以新原點Y軸正方向單擊一點即可。

命令行如下所示：

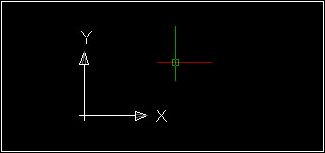

5、結果如圖所示，用戶坐標系原點處沒有小方框，而世界坐標系的原點處有小方框。



三、坐標的輸入方法。

在AutoCAD2008二維繪圖中，一般使用直角坐標或極坐標，直角坐標分絕對直角坐標和相對直角坐標，極坐標分絕對極坐標和相對極坐標。

（一）直角坐標。

在繪制二維圖形時，只需輸入X軸和Y軸坐標值即可，系統默認Z軸坐標的值為0。

1、絕對直角坐標。

絕對直角坐標是相對于原點（0,0）的坐標，絕對直角坐標的輸入方法是（X,Y），繪圖區的任何一點均可以用（X,Y）表示。例如坐標（100,200）的點是指在X軸正方向距離原點100個單位，在Y軸正方向距離遠點200個單位的一個點。

2、相對直角坐標。

相對直角坐標是相對于上一個輸入點的坐標，相對直角坐標的輸入方法是（@X,Y），其中@表示相對，如果知道某點與上一個輸入點的位置關系，可以通過輸入相對直角坐標確定該點的位置。例如，上一個輸入點的坐標是（100,200），輸入相對坐標（@20,40），那么該點的絕對直角坐標就是（120,240）。

（二）極坐標。

極坐標是根據對于極點（即原點）的距離和角度定義的，角度是這點和極點的連線與極軸（即X軸正方向）的夾角，默認情況下AutoCAD2008以逆時針來測量角度，角度也可以用負號來表示。

1、絕對極坐標。
#p#分頁標題#e#
絕對極坐標以原點為極點，絕對極坐標的輸入方法是（L<A），其中，L表示輸入點與極點之間的距離（極長），A表示角度。例如，10<45，表示該點離極點（原點）的距離（極長）為10個單位，而該點和極點的連線與極軸之間的夾角為45°。

2、相對極坐標。

相對極坐標是相對于上一個輸入點的距離和偏移角度，相對極坐標是以上一個輸入點作為極點，而不是原點，相對極坐標的輸入方法是（@L<A），其中@表示相對，L表示極長，A表示角度。例如，@10<45，表示相對于上一個輸入點距離10單位，偏移角度為45°的點。
