CAD平臺軟件提供商蘇州浩辰軟件股份有限公司（以下簡稱“浩辰CAD”）不久前發布了最新版軟件“浩辰CAD2011”，該軟件相較同類軟件不僅界面風格更為清爽直觀，而且新增了不少新功能。筆者第一時間下載試用了浩辰CAD2011，現在向大家介紹一個新功能：圖紙比較。

　　圖紙比較對于浩辰CAD來說并不是一個新功能，2006年浩辰CAD就根據廈門市建筑設計院（現廈門合道設計院）的需求開發了圖紙比較功能，很多設計人員非常喜歡這個功能。但通過長期應用發現此功能不夠完善，對于圖紙的有些細節沒有辦法正確進行對比分析。浩辰CAD 2011對圖紙比較功能進行了重新編寫，功能更加完善，準確率更高，更具實用價值。

　　在設計單位經常需要不同專業的設計師協同工作，在設計過程中圖紙的修改也是經常發生的事情。當設計師將修改后的圖紙發給下行專業后，需要用文字描述或語言溝通來說明圖紙進行的修改，而下行專業的設計師拿到圖紙后要自己去找被修改的地方．當圖紙比較復雜，修改的細節較多時，要正確找出所有修改非常耗費精力。而圖紙比較功能很好地解決了這個問題，使用這個工具，可以非常快速地找出新舊兩個圖形文件的不同之處，并用不同的顏色標示出來，對于圖形的變動一目了然。

　　浩辰CAD 2011的圖紙比較功能不僅可以對圖形對象的常規修改進行比較，對于圖塊內部對象的修改、圖塊屬性的修改、文字樣式的修改、標注屬性的修改均可進行正確的識別和判斷，此外還可以設置比較的精度，對于一些可忽略的變化不用顏色進行標示。

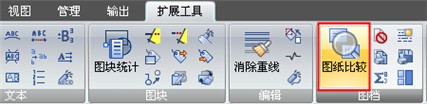

　　習慣使用經典界面的設計師可在下拉菜單中選擇“擴展工具>圖檔工具>圖紙比較”調用圖紙比較功能，喜歡使用功能區的設計師可在“擴展工具”功能區中單擊“圖紙比較”按鈕，如下圖所示。

　　下面我們通過幾個簡單的例子來看一下浩辰CAD 2011圖紙比較的一些新特性。

　　例一 圖塊內對象修改

　　圖塊作為一種可重復插入的對象，廣泛應用各行業的圖紙中。現在的CAD軟件大多支持參照編輯，修改圖塊非常簡單。圖塊被參照編輯后，圖形可能會發生很大變化，但圖塊的名稱和插入點不會發生任何變化，浩辰舊版及其他軟件提供的圖紙比較功能對這種修改無法判斷，無法準確反映圖紙中的變化。

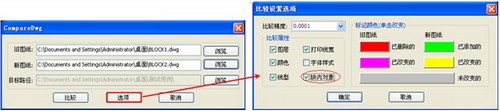

　　浩辰CAD2011版圖紙比較較好地解決了這個問題，在圖紙對比的“選項”對話框中提供了“塊內對象”的選項。如下圖所示。

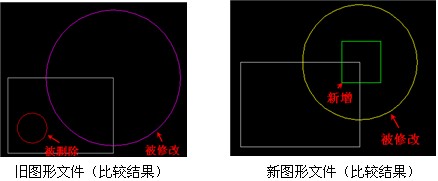

　　我們以一個簡單的圖塊為例。

　　比較結果

　　備注：由于圖塊被參照編輯后，內部的實體對象的句柄重新生成，當圖塊內部對象較多時，圖紙比較時會有一些未被修改的圖形被判斷為被修改，這屬于正常現象。

　　例二 塊內屬性值修改

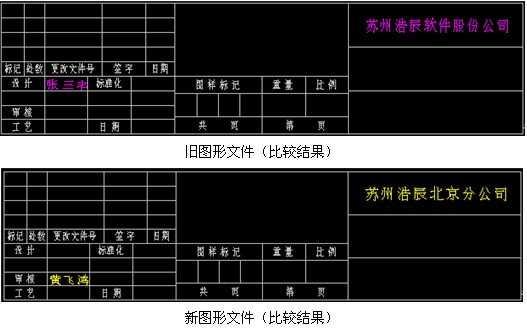

　　屬性塊由于其屬性值可以方便修改被設計單位和專業軟件廣泛應用，很多設計單位的圖框采用了屬性塊，雙擊圖框就可以填寫新的內容，一些電氣設備符號也使用屬性塊，通過調整屬性值就可以表示不同參數的同類設備。浩辰CAD 2011的圖紙比較可以準確地檢測出圖塊屬性值的修改。如下圖所示。

　　與普通對象不同的是，屬性值的刪除、添加、修改都只是值的變化，比較時均顯示為修改。

　　例三 文字樣式修改

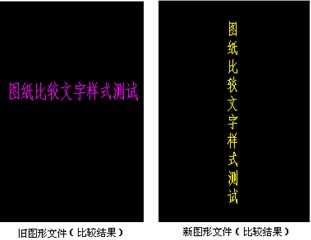

　　圖中的文字內容不變，修改文字樣式后，可能會導致文字的字型、大小，甚至方向的改變，在復雜的圖紙中這些變化很容易被忽略。浩辰CAD 2011的圖紙比較的“選項”對話框中提供了“文字樣式”選項，可以對檢查出文字樣式所做的修改。在下圖中的例子，只是在文字樣式參數中勾選了“豎向”，由橫排變成了豎排效果。浩辰CAD 2011版不僅可以準確判斷出這種變化，而且還可以判斷字型或高度等參數一些細微變化。

　　例四 標注屬性修改

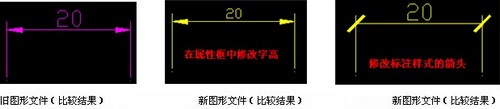

　　有時設計師會通過修改標注樣式來改變標注的形式，有時會通過屬性框或文字編輯功能修改標注某些參數，例如文字高度、標注內容等，浩辰CAD 2011的圖紙比較同樣也能檢測出標注屬性的修改，并將被修改的標注用顏色標示出來，如下圖所示。

　　例五 比較精度的控制

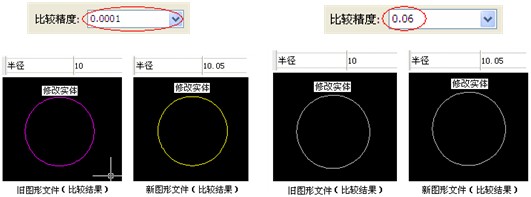

　　新版圖紙比較還新增了比較精度的控制，當實體修改在我們所允許的范圍時，視為未改變,如下圖所示。

　　通過上面幾個例子可以看出，浩辰CAD2011圖紙比較功能雖然不是一個新功能，但功能改進非常大，準確性和實用性都有大幅提升，希望能給設計人員提供更多的幫助。
