中望CAD與Illustrator矢量軟件之間的交流

時間:2011-02-25 10:06:22 來源:

　　提到photoshop(簡稱：“PS”)，大家并不陌生，從小長到大基本上都要照幾張照片，如果照片有瑕疵，那么PS就能立下汗馬功勞，這樣的事情經常發生在我們的生活中。我今天的主題并不是講PS的魅力，而是從PS這款擅長圖像處理的位圖軟件，引出一個矢量圖形的概念。圖像處理是對已有的位圖圖像進行編輯加工處理以及運用一些特殊效果，其重點在于對圖像的處理加工;圖形創作軟件是按照自己的構思創意，使用矢量圖形來設計圖形，這類軟件主要有Adobe公司的另一個著名軟件Illustrator。

　　位圖和矢量圖像的區別在于位圖是含有像素限制，而矢量圖是沒有像素約束的圖形。提到矢量圖形設計軟件時，不得不提在輔助設計軟件里也有一款非常經典矢量圖形設計軟件——中望CAD。雖然同屬于矢量圖形設計軟件，但是表現手法大不一樣，萊布尼茨說過：“世界上沒有兩片完全相同的樹葉。”如果Illustrator矢量軟件是以色為美的視覺效果來展現自己的特長，那么中望CAD則是以精準得名。

　　接下來給大家分享一下中望CAD如何與Illustrator接軌。在講解如何實現矢量軟件之間的交流之前，先強調一些有關文件數據之間交互須知。如果想把中望CAD的繪制好的圖形對象，置入到Illustrator軟件中，需要中望CAD保存圖紙時，一定要另保存為R14或者ACAD2000版本的格式方可置入Illustrator軟件中，簡單的理解就是Illustrator軟件只支持中望CAD較低版本的DWG或者DXF文件格式。

　　Illustrator 支持大多數中望CAD 數據，包括2D對象、形狀和路徑、區域?qū)ο蠛臀谋緦?duì)象。當導入包含外部引用的中望CAD 文件時，Illustrator 將讀取引用的內容并將其置入Illustrator 文件的適當位置。如果未找到外部引用，“缺失鏈接”對話框?qū)㈦S即打開，以便您能夠搜索并檢索文件。

　　中望CAD繪圖和中望CAD 交換文件(DWG 和 DXF)：中望CAD 繪圖是用于存儲中望CAD中創建的矢量圖形的標準文件格式，中望CAD交換文件是用于導出中望CAD 繪圖或從其他應用程序?qū)肜L圖的繪圖交換格式。

　　在默認情況下，Illustrator圖稿中的白色描邊或填色在導出為中望CAD格式時將變?yōu)楹谏柽吇蛱钌?而Illustrator 中的黑色描邊或填色在導出為中望CAD格式時將變?yōu)榘咨柽吇蛱钌?/P>

　　操作步驟由以下圖文并茂的方式給大家做效果展示：

　　1.用中望CAD軟件打開圖形(圖1)，保存為ACAD2000版DWG文件;

　　2.從【開始】——【程序】，啟動 Illustrator CS軟件，在【文件】——【新建】一個空白的圖檔;

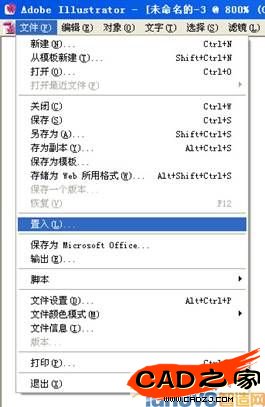

　　3.(圖3)所示，點擊置入選項后，彈出文件類型選擇對話框(圖4)，鎖定AutoCAD(*.DWG)、(*.DXF)文件格式;
