使用中望CAD的時候，把一張比較復雜的圖紙，通過凍結某些圖層來表達不同的效果，這樣就可以生成多張表現不同方面的圖紙了。很多CAD設計師就是通過布局來實現的，建立多個視口，然后通過凍結某些當前視口的圖層來實現上面所說的效果。如下圖所示：

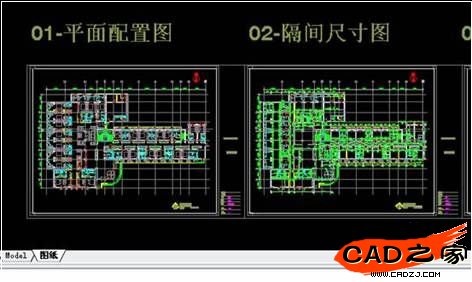

　　這張圖紙是一張比較復雜的建筑圖紙，所涉及的圖層比較多，現在看到的是在布局空間的效果，做了兩個視口，分別凍結了不同的圖層，但是由于在同一個布局里面建立過多個視口時，可能會導繪制圖紙時速度相對慢些。這樣我們可以用中望CAD里的“ET擴展工具》圖層工具》圖層管理”功能實現上面同樣的效果。

　　打開模型空間，對象顯示非常復雜。這時我們就可以用“ET擴展工具》圖層工具》圖層管理”這個功能了。

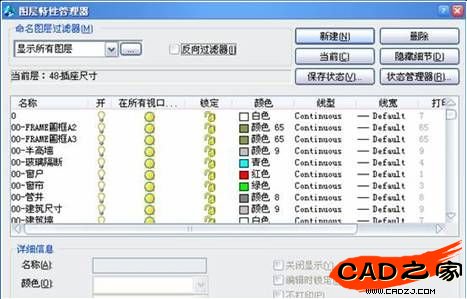

　　進入模型空間，選擇“圖層管理”這個功能，可以在這里面建立圖層樣式的名稱，然后再進行樣式的編輯設置。

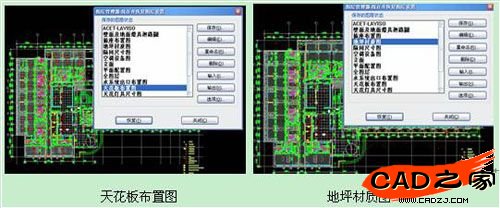

　　設置好相應圖層的條件后，如下圖所看到的界面，我們可以選擇其中的一個樣式，點選下面的“恢復”按鈕，這樣我們就可以很清晰的看到凍結之前設好圖層的效果了。

　　這樣，通過上面的方法，很輕松就可以實現多個視口所要表達的效果了。以上就是我使用中望CAD的一些心得體會，大家不妨按照我說的操作一下，相信你會發現在使用中望CAD過程中，熟練掌握一些操作技巧對提升設計效率有很大的幫助。
