我總結一下多年來在應用中望CAD TXTEXP命令的經驗，在這里與各位分享。TXTEXP：文字變線。位置在中望CAD菜單欄中的ET擴展工具——>文本工具——>文字變線。

　　1、在勘察設計行業出圖時的應用：很多設計公司都有自己公司專門的字體，但在出圖打印的時候需要到專業打印公司出圖，因此需要每次打印時將字體拷貝到打印公司，有時通過郵件發圖到打印公司出圖經常出現文字問號、亂碼等現象。那么，如何用TXTEXP命令避免以上情況呢?

　　使用方法：使用TXTEXP命令將所有單行文字炸開成線形出圖。需要注意事項：

　　文字需要是單行文字，

　　文字需要是單線文字，如是黑體或宋體等會炸成空心文字，

　　預先將所有需要炸開的文字放入同一圖層，這樣方便在最后出圖時關閉其他圖層，方便操作。

　　2、在包裝及平面等應用：一般我們以為像一些文字的處理我們只能在Photoshop或Illustrator等專業平面軟件中才能完成，現在我們通過中望CAD的TXTEXP可以做出簡單的文字處理效果。

　　使用方法：我們用黑體來做一個示例。

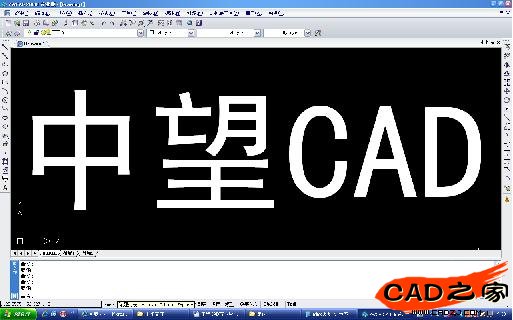

　　(1) 首先我們?cè)O(shè)置字體樣式，將字體名設置為黑體，然后做一單行文字如圖所示：

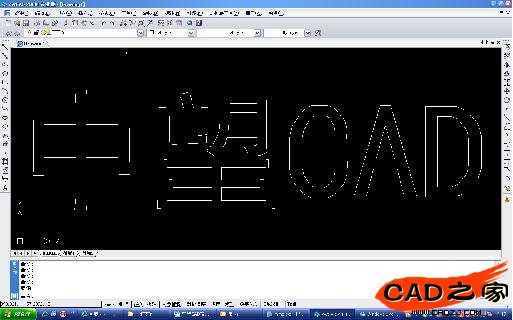

　　(2)使用TXTEXP命令將單行文字炸開成線形如圖所示：

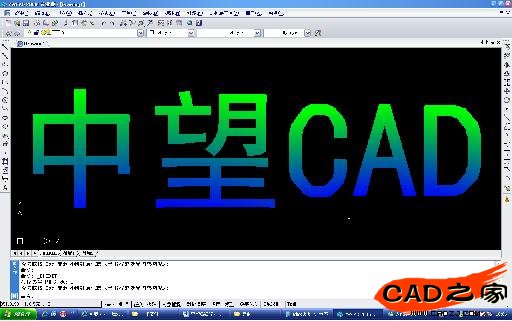

　　(3)使用中望的漸變色填充來做填充測試，效果如圖：

　　3、使用TXTEXP命令來做個性簽名：有些工程師希望在簽名時候使用非字體樣式的個性簽名，我們同樣可以通過TXTEXP命令來完成。

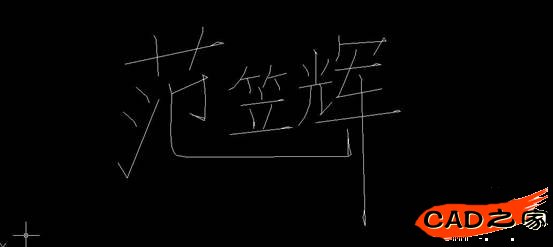

　　使用方法：選擇一個比較花哨的字體，在單行文字中打如自己名字，通過TXTEXP將文字炸散為線形，再通過簡單編輯達到最終效果，示圖如下：
