CATIA V5針對大型裝配設計的實際情況，提供了一些具有針對性的輕量化處理方法。在不影響產品設計的前提下，使產品數據的「體積」變的最小，最大限度的釋放系統資源，使設計效率大大提高。要實現這一目的，用戶只須在軟件的選項中進行一些前期的設定并對產品結構樹進行適當的管理。

　　在應用大型裝配時，其對CATIA性能的影響主要是因為文件「體積」過大，加載到內存時引起系統擁堵。在系統空間有限的情況下，我們可以通過減少加載量來降低這種影響：

　　加載文件的可視化模式?？梢暬Ｊ街?，部件以CGR格式顯示，不包含幾何信息，大幅度的減小了組件的「體積」。需要編輯時再將目標部件轉成設計模式。

　　選擇性加載外形?？赏ㄟ^激活或取消顯示部件外形，只保留結構樹來降低文件對內存的占用。

　　選擇性加載部件。對大型裝配，可以選擇只加載需要的部件，以釋放系統空間。

　　降低顯示精度。適當的將顯示精度降低，可以提高應用大型裝配時的CATIA性能。這種方法是將顯示效果與設計效率折中的一種方法，用戶可以根據實際情況平衡顯示精度和系統性能。

　　以上是在CATIA中對大型裝配實現輕量化的主要方法。下文將詳細介紹相關的CATIA設定，和一些操作方法及原則。

　　操作及應用

　　1.常規設定

　　a)常規

　　進入「選項」->「常規」->「常規」界面，在「數據保存」一欄中，自動備份默認是開啟的。而在加載的數據量很大的情況下，備份需要耗費一定的時間。因此，在進行大型裝配設計時，建議此處選擇「無自動備份」來減少不必要的時間消耗。同時，在「參考的文檔」欄中，將「加載參考的文文件」選項關閉，這表示在打開文件時只加載父文檔。在「內存警告」欄中打開觸發器內存警告，并設定發出警告時的內存占用率，可以防止由于內存容量不足而造成的數據丟失。

　　(提示：將文件保存后，關閉、重啟CATIA將清除緩存中的數據，可以釋放更多的內存空間給予新開啟的文件。)

　　b)文檔

　　進入「選項」->「常規」->「文文件」界面，管理員可以在「文檔環境」和「已鏈接的文檔本地化」兩欄中通過選擇「允許」和「不允許」來減少不必要的環境和鏈接，以提高大型裝配文件的加載速度。

　　c)PCS

　　進入「選項」->「常規」->「PCS」界面，「堆棧大小」欄中的值可以進行0-99的設定，默認值為10。其存放的是在設計過程中的操作歷史記錄，以實現在誤操作后使用撤銷而返回到上一歷史步驟。在系統資源極其有限的大型裝配設計環境下，我們建議將其設定為0，釋放這部分空間。當然，這樣設定以后，撤銷的命令在設計中將不起作用。

　　d)顯示

　　進入「選項」->「常規」->「顯示」->「性能」界面，通過調整「3D精度」和「2D精度」的值可以調節開啟CATIA文件后的視覺效果，數值越低，顯示效果越精確。與此同時，加載的文件所占用的空間也增大了，勢必影響操作速度。因此，在不影響設計效果的前提下，可將這兩處數值適當調大。這樣以犧牲部分視覺效果為代價，來提高操作速度，對于一些視覺要求不高的大型裝配設計，也是一種可取的方法。

　　1.基礎結構設定

　　a)高速緩存管理

　　進入「選項」->「基礎結構」->「高速緩存管理」界面，激活「使用高速緩存系統」選項。激活后，用戶在開啟CATIA文件時將以「可視化模式」顯示。在「可視化模式」中，加載的是CGR文件，設計者只需要雙擊編輯對象，或者右鍵點擊部件，在下拉菜單中，將其轉換成「設計模式」就可以進行設計修改了。由于該模式只對需要加載編輯對象的建模信息，避免了將整個大型裝配的建模信息完全加載進來造成的系統擁堵。而將「檢查時間戳」選項關閉，可以提高文件的開啟速度。在用CATIA進行大型裝配件設計的最佳實踐應用中，可以考慮關閉此選項。

　　(提示：CGR格式的文件是一種可視化文件，本身不包含任何幾何信息，不可以編輯。其主要作用是把文件的占用空間縮小，給人一個直觀的視覺。)

　　b)CGR管理

　　進入「選項」->「基礎結構」->「CGR管理」界面。選項「將細節級別保存在CGR中」被默認激活。這將增強CATIA文件在屏幕上的顯示效果，但是在開啟大型裝配文件時，會加載更多的細節信息到CGR中，使得文件的開啟速度變慢。因此在用CATIA進行大型裝配件設計的最佳實踐中，應考慮關閉此選項。此外，激活「優化大型裝配可視化的CGR」選項后，將僅加載每個CGR數據內容的子集，從而減少內存消耗，并提高加載性能。

　　(注意，如果選擇激活「優化大型裝配可視化的CGR」選項，則需要將「選項」->「機械設計」->「裝配設計」->「常規」中的「自動切換為設計模式」選項取消，見下圖。因為這兩個選項是相沖突的。)

　　c)產品可視化

　　進入「選項」->「基礎結構」->「產品結構」->「產品可視化」界面，將「請勿在打開時激活默認形狀」選項激活。該選項激活后，在打開CATIA文件時，所有的項目都不會被自動激活，因此，顯示的唯一內容為結構樹。這也使得文件在加載時占用的系統資源減少。在進行大型裝配件設計時，如果用戶不需要查看所有部件，可以考慮將此項激活。

　　2.機械設計設定

　　a)裝配設計

　　進入「選項」->「機械設計」->「裝配設計」->「常規」界面，在更新一欄中有「自動」和「手動」兩個選項。將其設定為手動，即在設計時，更新文件的操作由手動完成，而不會自動進行。這樣可以節省文件在每個設計步驟完成時都自動更新的時間，并且文件越大，這樣節省的時間越明顯。

　　b)工程圖

　　進入「選項」->「機械設計」->「工程制圖」->「視圖」界面，在「視圖生成模式」中，可以選擇「近似視圖」來縮小視圖「尺寸」。相比「精確視圖」模式，犧牲了視覺效果，卻換取了設計時間。用戶可以權衡考慮。在大型的裝配件中，有一些小型的零件由于其尺寸較小而不必在二維視圖中展現出來。「僅生成大于以下值的零件」選項，可以幫助用戶在生成視圖過程中，將這些小零件剔除。打開「啟用遮擋剔除」選項，可以減小文件對內存的消耗，縮短CPU的運算時間。

　　用戶可根據實際情況進行以上設定。在設定完成以后，再開始進行大型裝配設計，就會發現設計時間大大縮短了。

　　3.文件的加載與顯示

　　在進行輕量化處理的設定后，CATIA文件在打開時是根據用戶的設定結果來加載的，因此其加載方式及顯示結果都會與默認狀態時有所不同。

　　a)選擇性加載

　　在設計大型裝配時，一般不需要加載裝配中的所有文檔，而是使用「選擇性加載」來管理產品的漸進加載。在使用此工具時，必須設置的選項是上文中提到的：「加載參考文文件」選項和「使用高速緩存系統」，「打開時不激活默認形狀」選項既可選中，也可以取消。

　　?

　　單擊裝配平臺中「選擇性加載」圖標，彈出「產品加載管理」對話框。如下圖。

　　在結構樹中選擇需要加載的部件。

　　在對話框中選擇顯示圖標，將選定的部件添加至列表。

　　選擇所需的深度。選項有「1」、」2」或「全部」。若選擇深度1，則僅加載直接選中的部件，而不會加載子節點中的任何部件。

　　單擊「應用」或「確定」加載選定的部件。

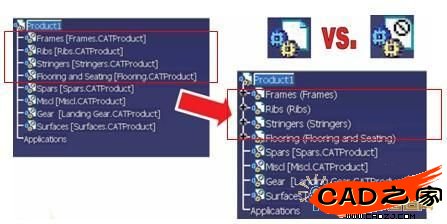

　　要卸除部件只需在結構樹上單擊右鍵，在部件的下拉菜單中選擇「部件」->「卸除」即可。部件加載前后結構樹及圖標的對比如下：

　　b)取消激活展示

　　取消激活展示將阻止部件加載到內存中，最終提升CATIA的性能。僅需較短的時間來打開、平移、縮放并保存大型裝配文件。在選項中激活「打開時不激活默認形狀」選項，實體展示消失，內存空間得到釋放。用戶只能在結構樹中進行操作。要激活展示時，按如下步驟進行：

　　打開文件后，加載所需部件，在結構樹中右鍵單擊要激活其展示的部件。

　　從部件的上下文菜單中選擇「展示->激活節點」。該部件的幾何圖形展示被激活。

　　用同樣的方法可將激活的部件再取消激活。

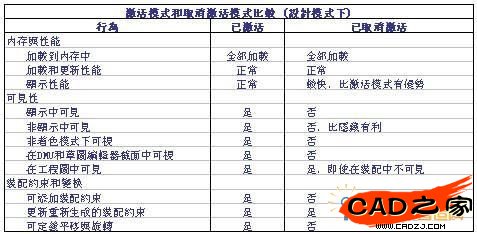

　　激活展示與取消激活展示功能在設計模式下的對比如下：

　　4.產品結構樹的管理

　　產品的結構樹在應用于大型裝配時應該考慮使其層級不宜過深，因為它將影響CATIA對文件的加載速度。因此，用戶在對大型裝配進行設計時，應當考慮如何在盡可能的情況下簡化其產品的結構樹，簡化原則是，結構樹的層級越少越好。

　　結束語

　　以上CATIA V5大型裝配的輕量化處理方法，用戶可以根據實際情況自行選擇設定，在工作實踐中體會其優缺點。

　　同時，還可以將以上方法與「激活」與「取消激活」、「顯示」與「隱藏」等功能結合使用，靈活運用多種手段，最大化提升操作性能，提高設計效率，最終達到縮短產品開發周期的目的。
