一、企業概況

　　福田汽車汽車股份有限公司(以下簡稱福田汽車)是一家跨地區、跨行業、跨所有制的國有控股上市公司。總部位于北京市昌平區，現有資產近70多億元，員工超過2.3萬人，是一個以北京為管理中心，在京、津、魯、冀、湘、鄂、遼、粵等8個省市區擁有整車和零部件事業部，研發分支機構分布在中國內地及臺灣地區、日本、德國等地的大型企業集團。自成立以來，福田汽車依托完善的法人治理結構，堅持走技術創新、市場創新、機制創新和管理創新之路，實現了快速發展，并成長為中國汽車行業自主品牌和自主創新的中堅力量。目前福田汽車旗下?lián)碛袣W曼、歐V、歐馬可、MP-X蒙派克、風景、傳奇、奧鈴、薩普等九大業務品牌。

　　二、福田汽車信息化現狀與二維CAD需求分析

　　福田汽車信息化經過幾年的建設，已經初具規模， IT成就已經徹底改變了原有的生產方式和管理方式，成為提升福田汽車企業整體競爭力和生產力的主導力量。

　　研發設計方面福田汽車采用了CATIA、Pro-E、UG三種系統并從PLM層面上進行了集成，通過建立PLM系統實現了全生命周期的產品數據管理，實現了按訂單設計的快速產品開發和可視化的協同管理。

　　CAXA在與福田汽車進行了幾次深層次的溝通與調研后，認為福田汽車在信息化建設的重要任務——解決‘?dāng)?shù)據源頭統一’的問題上仍有非常巨大的改善空間。福田汽車目前全公司有工程技術人員近2000人，他們?cè)趨⑴c產品協同設計所采用的二維CAD工具缺乏統一的合法平臺，隨著企業信息化建設的深入，軟件已成為企業的一項重要的資產，是企業核心競爭力的重要組成部分，軟件正版化不但維護企業形象，而且保護企業產品技術自主創新、品牌形象等。

　　三、CAXA電子圖板與PLM的集成情況

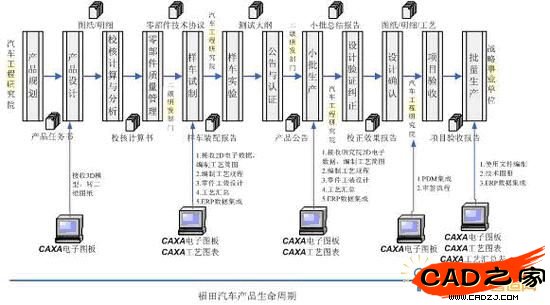

福田汽車二維CAD與工藝設計平臺配置方案

　　從圖中可以看出，福田汽車產品生命周期的數據統一在Teamcenter平臺上，因此，CAXA提供的二維CAD將實現與Teamcenter的集成，確保數據源的唯一性、可控性。

　　l 1)在Teamcenter客戶端，所有*.Dwg文件檢出時，直接啟動CAXA電子圖板打開二維圖紙。

　　l 2)使用Teamcenter客戶端，對相應的產品屬性映射到CAXA圖紙“標題欄”

　　l 3)圖紙?jiān)趯徍灹鞒讨校褂肨eamCenter客戶端對圖紙進行審核，執行“電子簽名”操作，簽審智能捕捉到CAXA圖紙

　　l 4)使用Teamcenter客戶端程序，對相應的產品屬性進行修改時，CAXA電子圖板實現相應的在線屬性更新

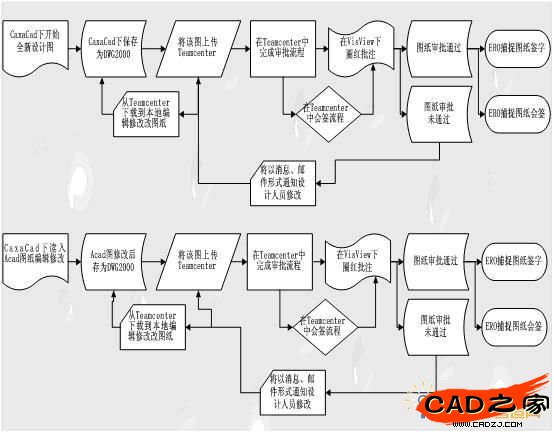

　　CAXA電子圖板與Teamcenter流程圖：

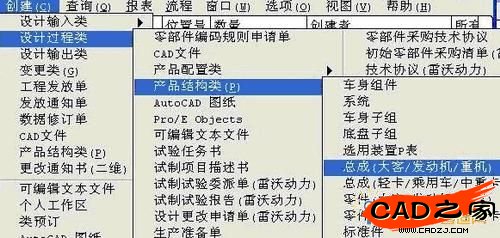

　　A、新建零件節點

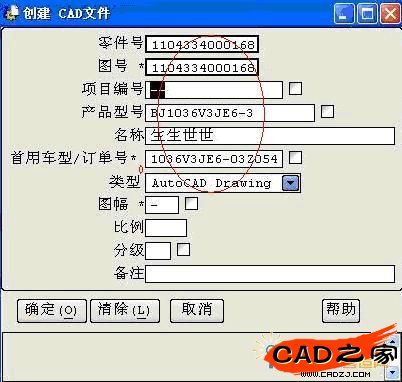

　　B、填寫零件信息

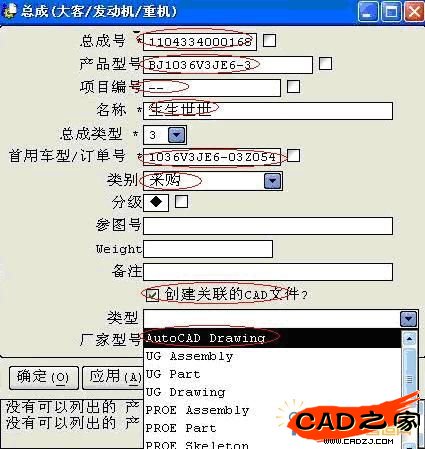

　　C、圖號、名稱、首用車型為屬性映射

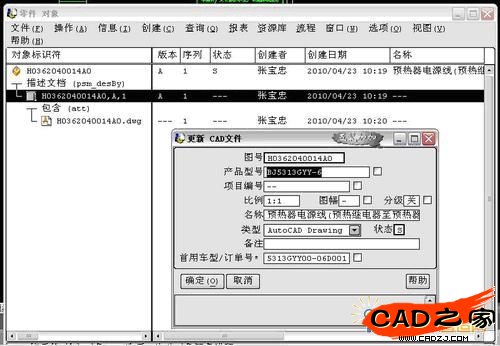

　　D、創建dwg圖紙后，右鍵啟動CAXA

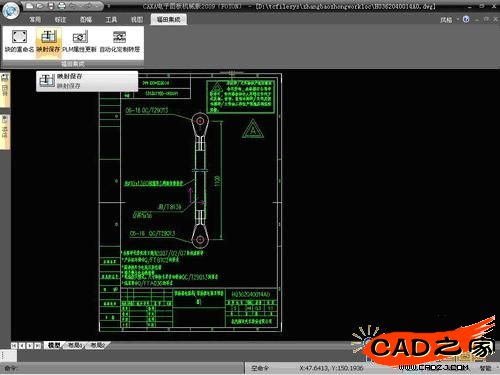

　　E、啟動CAXA電子圖板后選擇福田集成菜單

　　G、在Teamcenter下更新屬性對象。

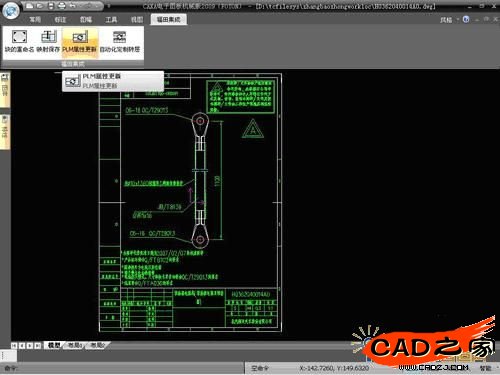

　　H、在CAXA電子圖板中PLM屬性更新。

　　I、選中零件節點、黑盒子，“檢入”后走提交流程實現在TC下簽審，每通過一部審簽，TeamCenter自動在所提交的DWG文件中對應的位置寫入審簽信息。如果需要瀏覽圖紙，用戶可以通過VisView打開相應的DWG文件瀏覽，必要的時候可以通過VisView做圈閱

　　J、在TeamCenter中完成圖紙審批流程，實現自動捕捉功能，從而完成圖紙標題欄的簽字。

　　K、在TeamCenter中完成圖紙會簽流程，實現自動捕捉功能，從而完成圖紙圖框內的會簽功能。

　　L、審簽完成后，在TC中轉成tif文件

　　四、在CAXA電子圖板中個性化定制福田汽車需求

　　A、CAXA電子圖板提供默認保存DWG的支持，使用DWG2000格式文檔作為福田汽車2D工程圖紙存儲方式。

　　B、支持塊的重命名，保證福田汽車的Team Center在服務端的自動會簽，確保現有流程暢通。

　　C、CAXA電子圖板保存生成符合TeamCenter集成所需規范的DWG文件，撿入到Team Center中能實現瀏覽、圈閱功能，從而完成TeamCenter中的圖紙圈紅批注，并保存在Team Center中供技術人員查看。

　　D、CAXA電子圖板為福田汽車定制了關鍵件符號、重要件符號、安全件符號、技術認可專用圖章、產權警示印章等福田專用標準符號。

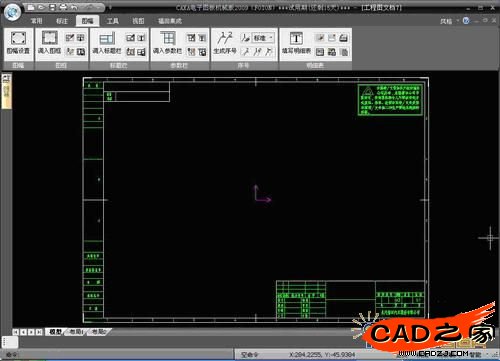

　　E、CAXA電子圖板為福田汽車標準化定制了福田圖紙幅面模板、福田圖紙幅面加長模板等

　　F、CAXA電子圖板為福田汽車標準化定制了福田標題欄、福田圖框、福田會簽欄等

　　G、在CAXA電子圖板中隨幅面大小自動寫入福田標題欄中

　　H、CAXA電子圖板為福田汽車定制自動化定制轉層工具用以解決3D模型讀入后的分層問題，從而提高設計效率。

　　I、 豐富了右鍵菜單，添加帶基點復制、粘貼為塊等操作，滿足用戶需求。

　　J、豐富了圖層工具，增加了局部改層等功能，滿足用戶需求。

　　k、定制了福田軟件一體化安裝其中包含福田定制安裝包。
