完全固定約束是UG10.0草繪中新功能之一，其定義為：約束一個或多個曲線和頂點，使之固定。

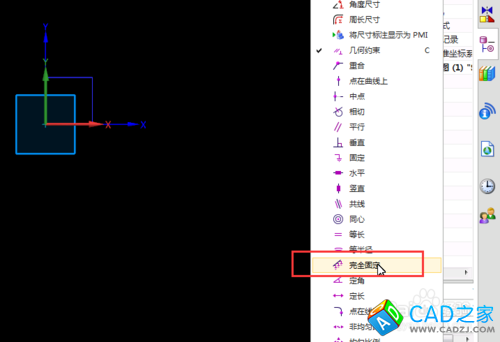

1. 在進入到UG10.0軟件的草繪中以后，可以通過點取繪圖窗口之外的草繪工具欄找到完全固定約束命令，如下圖：
2.
3.

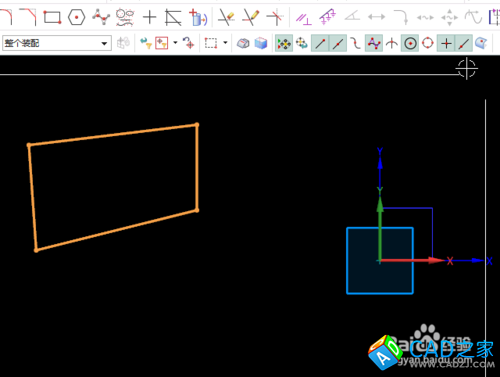

   按下圖先繪制一組封閉的曲線，以便下一步使用完全固定約束；如下圖：


4.

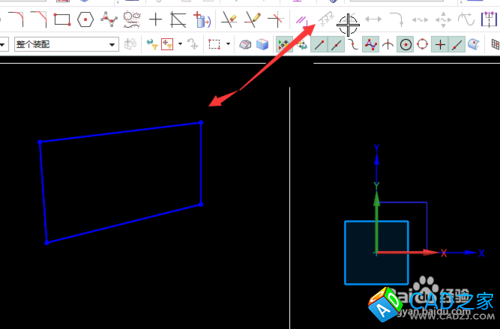

   沒有添加移動約束的曲線，鼠標按在上面可以隨意拖走，如下圖：


5.

   如果不選種曲線，其完全固定約束是不可使用狀態；如下圖：


6.

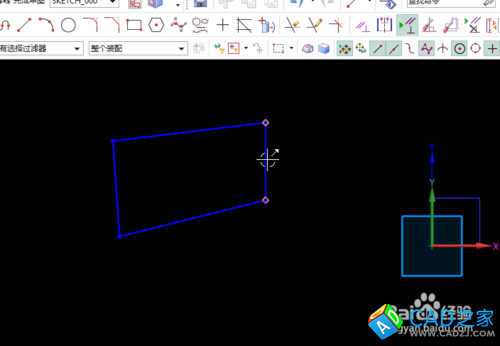

   選中所要進入約束的曲線后，其完全固定約束為可使用狀態，如下圖：


7.

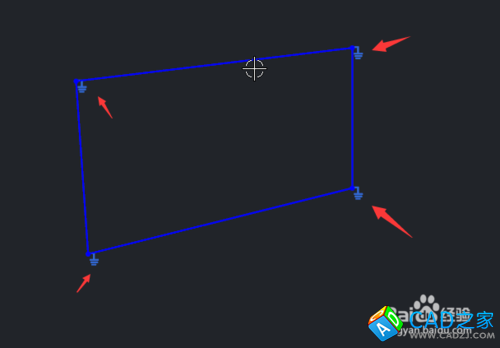

   為曲線增加完全固定約束后，其四角會產生四個約束箭頭；如下圖：


8.

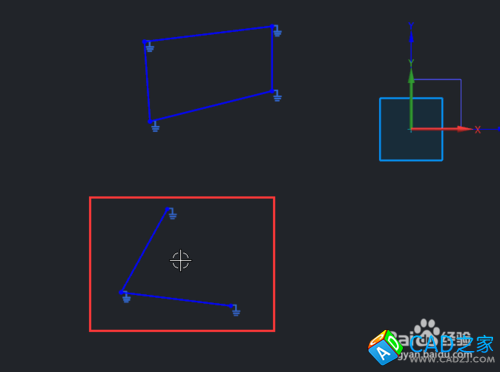

   為兩單獨的曲線增加完全平定約束后，其位置將不會再發生變化，除非你刪除約束，如下圖：


9.

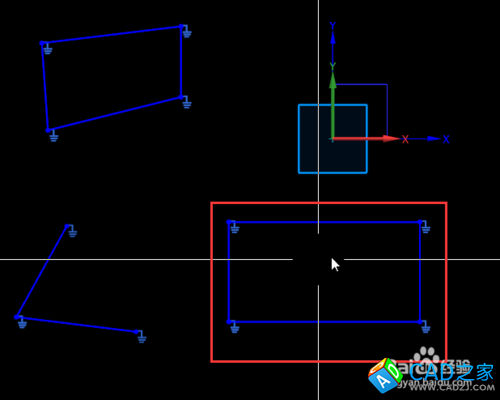

   為矩形增加完全固定約束；關于UG10.0完全固定約束的幾種形式全部講解完成，歡迎對照視頻及本經驗學習。
