UG把曲面縫合成實體的詳細圖文教程

時間:2015-03-09 11:14:20 來源:未知

一組封閉但是多個不同的曲面，在經過縫合后就可以成為一個實例，本節教程講解：關于把曲面縫合成實體的技巧，歡迎學習。

UG10.0教程：[81]把曲面縫合成實體技巧

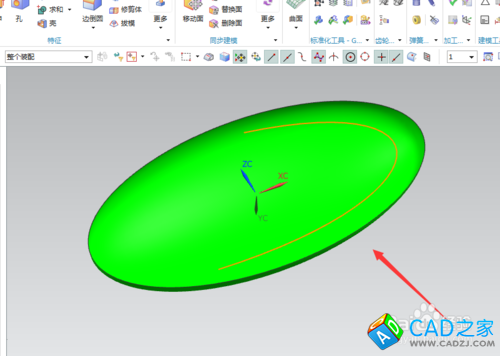

  1. 先繪制一張曲面；（這里關于曲面的繪制方法就不在描述了，大家可以參考些圖，也可以自己繪制）
  2. UG10.0教程：[81]把曲面縫合成實體技巧

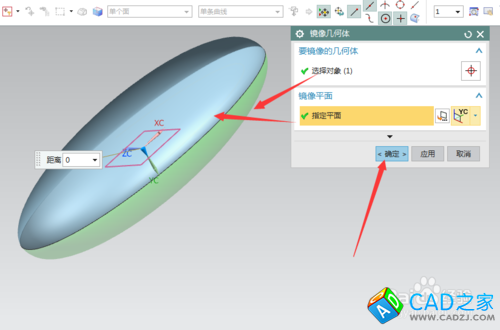

  3. 使用鏡像曲面，鏡像出另外一側對稱的曲面；（此時兩張曲面看著是封閉的，但其還是兩張曲面，不是實體）

    UG10.0教程：[81]把曲面縫合成實體技巧

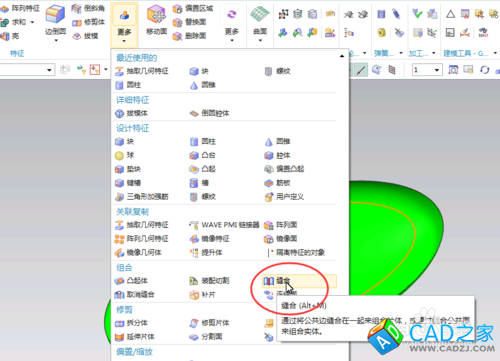

  4. 縫合命令在：特征－組合下，（也可以把此命令設置成快捷鍵，如我設置的快捷鍵是alt+m）

    UG10.0教程：[81]把曲面縫合成實體技巧

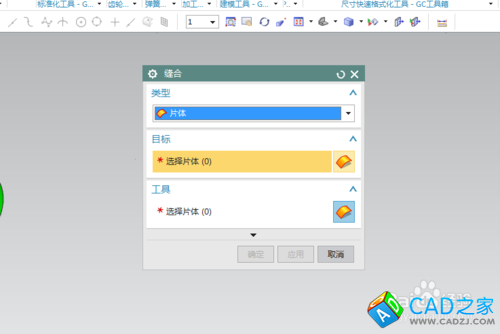

  5. 在進入到縫合命令下，其對話框如下；

    UG10.0教程：[81]把曲面縫合成實體技巧

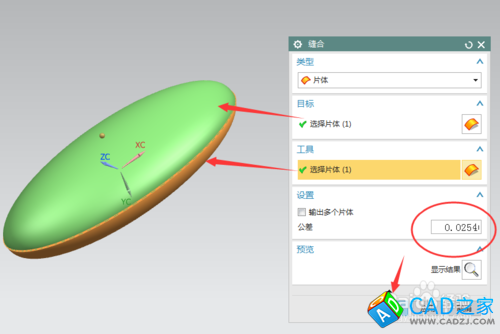

  6. 在目標與工具體中，分別選中圖中的兩曲面，如果曲面復雜，可以增大其公差；

    UG10.0教程：[81]把曲面縫合成實體技巧

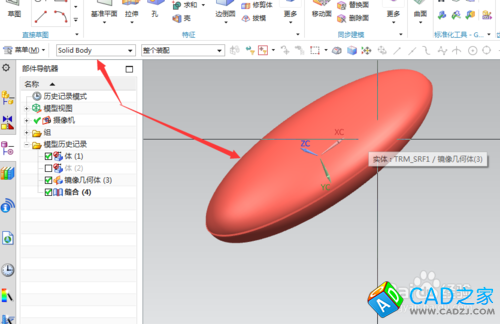

  7. 在選擇條中，把其切換到實體下，再來點剛縫合后的零件，就可以整體選中了；

    UG10.0教程：[81]把曲面縫合成實體技巧
  8.

    如果縫合后，其圖形有間隙，其還是曲面，把選擇條切換到實體后，則選不中零件。
