中華人民共和國國家標準

UDC 621.71:744

機械制圖

.4:621.751

中心孔表示法

GB 4459.5-84

Mechanical drawings

Simplified representation of centre holes

1 引言

1.1 本標準規定了在機械圖樣中表示中心孔的簡化方法，適用于標準的中心孔。

1.2 本標準等效采用國際標準ISO 6411-1982《技術制圖--中心孔的簡化表示法》。

1.3 與本標準有關的國家標準：

GB 145-59《中心孔》

GB 1182-80《形狀和位置公差 代號及其注法》。

2 中心孔的符號

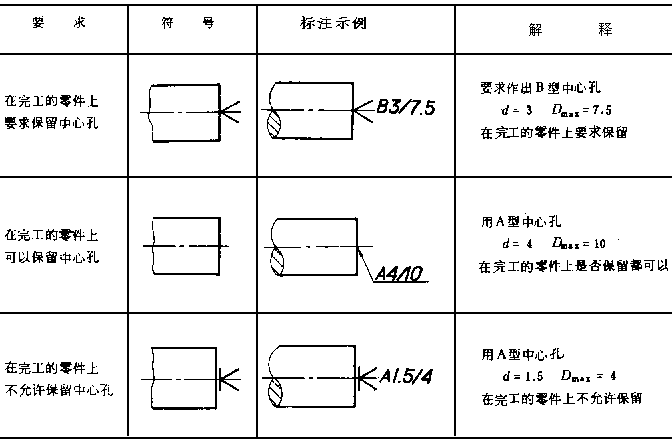

2.1 為了表達在完工的零件上是否保留中心孔的要求，可采用下表中規定的符號。

國家標準局1984-07-11發布 1985-07-01實施

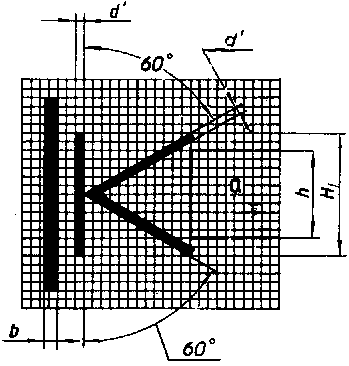

2.2 符號的尺寸及其各部分的比例關系如圖1。

圖1

d'=1 10h

H1=1.4h

h=字體高度

a-標注中心孔符號的區域

b-零件輪廓的圖線粗度

3 在圖樣上的標注

3.1 對于已經有相應標準規定的中心孔，在圖樣中可不繪制詳細結構，只需注出其代號，如表所示。

3.2 如同一軸的兩端中心孔相同，可只在其一端標出，但應注出其數量(圖2)。

圖2

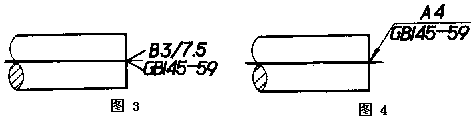

3.3 如需指明中心孔的標準代號時，則可標注在中心孔型號的下方(圖3、4)。

3.4 中心孔工作表面的粗糙度應在引出線上標出(圖6)。

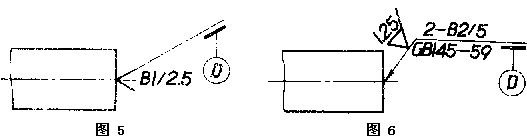

3.5 以中心孔的軸線為基準時，基準代(符)可可按圖5、圖6的方法標注。
