硬度表示材料抵抗硬物體壓入其表面的能力。它是金屬材料的重要性能指標(biāo)之一。一般硬度越高，耐磨性越好。常用的硬度指標(biāo)有布氏硬度、洛氏硬度和維氏硬度。
　　1.布氏硬度（HB）
　　以一定的載荷(一般3000kg)把一定大小（直徑一般為10mm）的淬硬鋼球壓入材料表面，保持一段時(shí)間，去載后，負(fù)荷與其壓痕面積之比值，即為布氏硬度值(HB)，單位為公斤力/mm2 (N/mm2)。
　　2.洛氏硬度（HR）
　　當(dāng)HB>450或者試樣過(guò)小時(shí)，不能采用布氏硬度試驗(yàn)而改用洛氏硬度計(jì)量。它是用一個(gè)頂角120°的金剛石圓錐體或直徑為1.59、3.18mm的鋼球，在一定載荷下壓入被測(cè)材料表面，由壓痕的深度求出材料的硬度。根據(jù)試驗(yàn)材料硬度的不同，分三種不同的甓壤幢硎荊?HRA：是采用60kg載荷和鉆石錐壓入器求得的硬度，用于硬度極高的材料（如硬質(zhì)合金等）。
　　HRB：是采用100kg載荷和直徑1.58mm淬硬的鋼球，求得的硬度，用于硬度較低的材料（如退火鋼、鑄鐵等）。
　　HRC：是采用150kg載荷和鉆石錐壓入器求得的硬度，用于硬度很高的材料（如淬火鋼等）。
　　3 維氏硬度（HV）
　　以120kg以內(nèi)的載荷和頂角為136°的金剛石方形錐壓入器壓入材料表面，用材料壓痕凹坑的表面積除以載荷值，即為維氏硬度值(HV)。

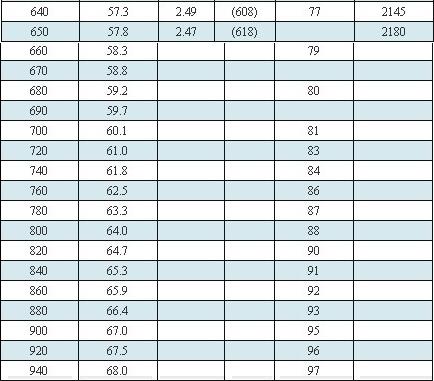

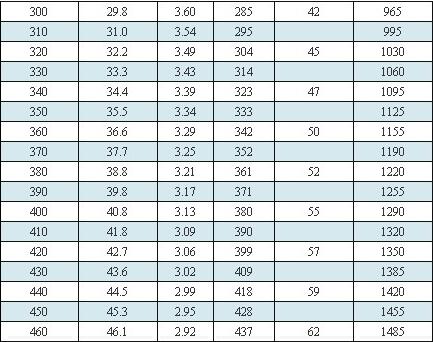

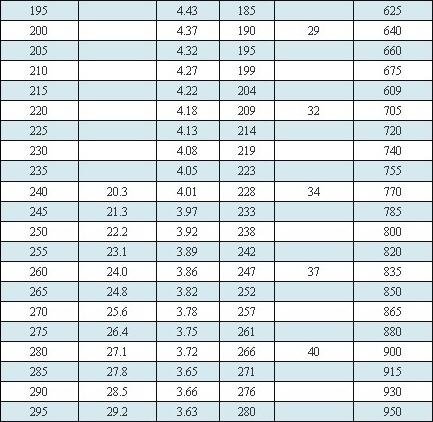

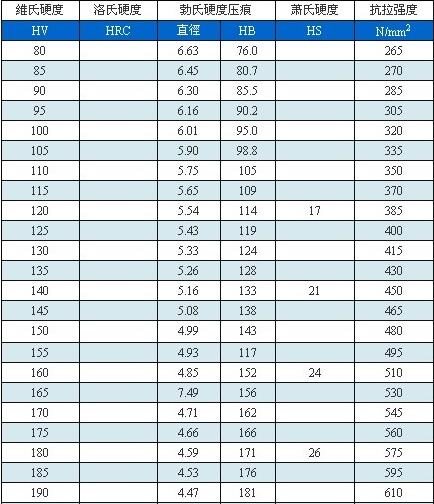

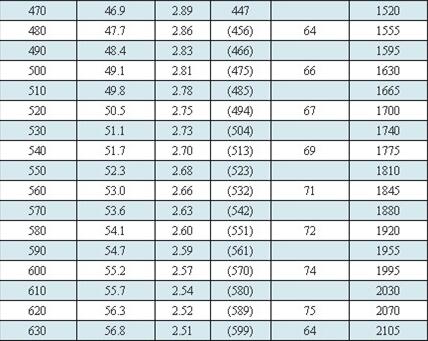

　　根據(jù)德國(guó)標(biāo)準(zhǔn)DIN50150,以下是常用范圍的鋼材抗拉強(qiáng)度與維氏硬度、布氏硬度、洛氏硬度的對(duì)照表。

硬度試驗(yàn)是機(jī)械性能試驗(yàn)中最簡(jiǎn)單易行的一種試驗(yàn)方法。為了能用硬度試驗(yàn)代替某些機(jī)械性能試驗(yàn)，生產(chǎn)上需要一個(gè)比較準(zhǔn)確的硬度和強(qiáng)度的換算關(guān)系。
　　實(shí)踐證明，金屬材料的各種硬度值之間，硬度值與強(qiáng)度值之間具有近似的相應(yīng)關(guān)系。因?yàn)橛捕戎凳怯善鹗妓苄宰冃慰沽屠^續(xù)塑性變形抗力決定的，材料的強(qiáng)度越高，塑性變形抗力越高，硬度值也就越高。
