GibbsCAM作為專業針對復合加工機床的CAM解決方案，其特有的后置處理系統也特別針對復合加工機床而定，其專業性及體現在 GibbsCAM軟件內的界面配置和后置處理系統緊密聯系。而通用CAM軟件的后置處理系統主要針對單純的銑或車加工。

　　下面就對GibbsCAM的界面中針對復合加工的獨特設計簡要介紹如下：

　　1、機床定義文件：在GibbsCAM中，工作的開始就是選擇此工作所應用的機床。GibbsCAM通過機床定義文件(MDD)讓后續的編程環境知道需要開放那些功能，如是否有上下刀塔的選擇，上刀塔是帶B軸和自動換刀刀庫結構還是12把刀的刀盤結構等;機床定義選擇見圖一。

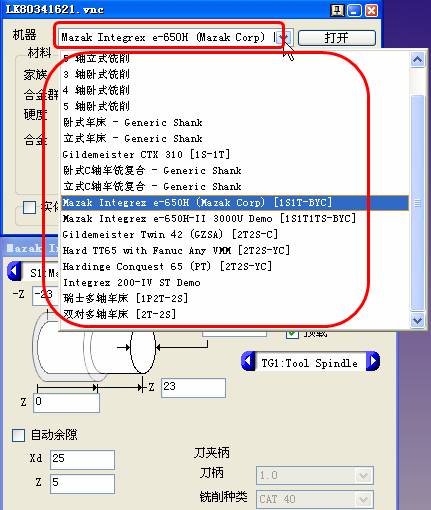

　　圖一 GibbsCAM機床定義選擇

　　2、比如選擇Hard TT65 with Fanuc Any VMM[2T2S-YC]，這是哈挺TT65雙刀塔雙主軸機床，包含Y軸和C軸銑削功能。則在GibbsCAM里建立刀具時，則有上下刀塔和在對應刀塔的位置選項(見圖二)，同時，在編程過程中，也就有當前編程是針對主軸 1(或稱主軸)還是主軸2(或稱副軸)的選項(見圖三)：

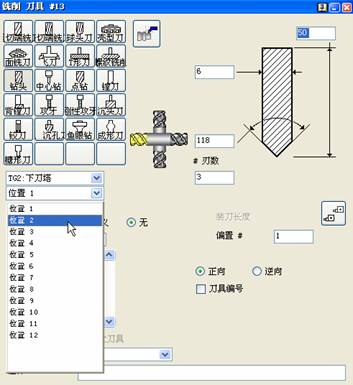

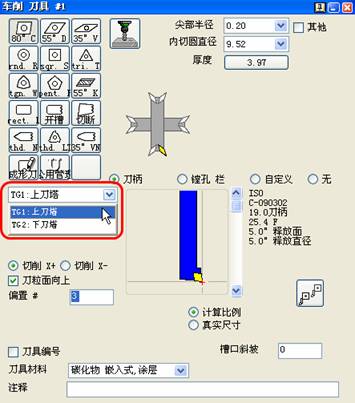

　　圖二 雙刀塔刀具的刀塔號和刀位號選擇

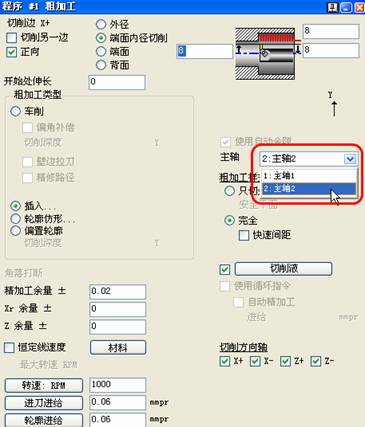

　　圖三 編程環境下的主軸選擇

　　3、在加工編程階段，作為專業的復合加工解決方案，GibbsCAM除了提供各種車削和銑削編程工藝(通用CAM基本僅提供這些功能)外，還提供復合加工機床具備的各種輔助動作編程，如尾座控制，進料和卸料控制，固定支架控制，主軸2對接主軸1等。具體示例見圖四-圖七：

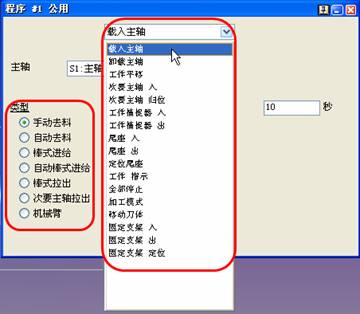

　　圖四 GibbsCAM功能編程對話框及加載坯料方式選擇對話框

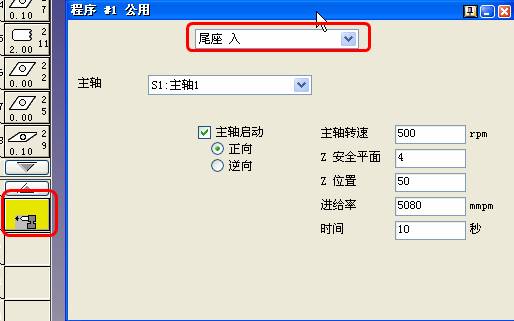

　　圖五 尾座進入控制對話框(還有尾座退出控制，見圖四列表)

　　圖六 固定支架定位對話框(還有固定支架進入和退出選項，見圖四列表)

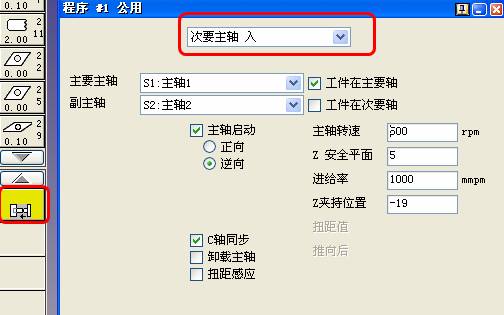

　　圖七 次要主軸(主軸2)進入對接對話框(對應主軸2返回選項見圖四列表)

　　4、針對復合加工機床，應用CAM軟件，除了編制出加工程序外，針對特定機床(如雙通道機床)，還可能需要定義同步操作，以避免多運動部件之間的干涉。GibbsCAM創新性的圖形化同步管理器就是這個問題的完美解決方案。如圖八所示。GibbsCAM中編制的任何切削動作操作和輔助動作操作，均可在同步管理器中對不同通道之間的操作進行同步定義，使之達到簡潔和高效的目的。

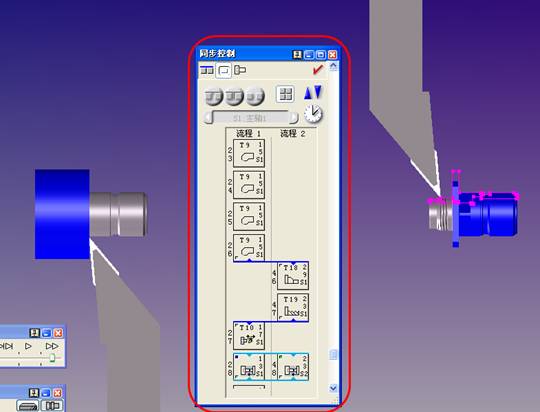

　　圖八 GibbsCAM同步管理器

　　5、從上面幾點，基本表述了GibbsCAM作為專業的復合加工機床CAM解決方案和通用CAM解決方案的區別，而后置處理就是對軟件編程環境各種配置的直接響應。所以，可以這么說，軟件配置的專業性帶來了后置處理的靈活性。在這一點上，通用CAM解決方案難以達到復雜的復合加工機床的編程需求。
