在模具等的制造中，文字的使用是比較普遍的，你可以利用專用的軟件在需要的地方做凸雕或凹雕。除了使用一些專業的雕刻軟件之外，利用EdgeCAM也可以輕松完成這類工作。

　　一、文字的放置

　　EdgeCAM有專門的文字功能，在使用中，我們在設計模式下完成文字的放置。文字功能的命令是：建模→文字。使用命令后，彈出如圖1所示的“建立文本特征”對話框。這里可以看到EdgeCAM提供了兩種文字，分別是矢量文字和TrueType文字，使用過程中可任選其一。

　　對于這兩種文字都可以進行鏡像、高度、大小、自動調整、旋轉、調整位置等設置。圖1中，鏡像是指沿著文字關鍵點的位置進行水平、垂直方向上的映射形成鏡像文字;高度是指輸入文字的大小;豎直是指文字的方向;自動調整是指根據輸入的長方形調整文字的位置;旋轉是指以關鍵點為中心，調整文字的角度;調整是指按需要，把關鍵點放置在文字的左、中或右的位置上;名稱是指根據需要，給定文字的名稱，也可以不給定。

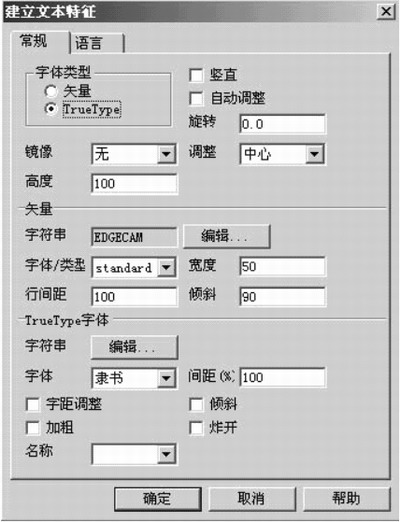

　　圖1建立文本特征對話框

　　矢量文字，根據給定的字符串，得到線形的文字，它的文字只可以是字母和數字。在加工使用中，一般用于數字、字母的凹雕。

　　TureType字體，根據給定的字符串，得到的是線框形文字，在文字的使用時，調用的是計算機系統自帶的字體。因此，可以通過在計算機上增加各種字庫來滿足需要。在使用時，各種調整功能，如文字間的距離、加粗、傾斜等都類似于Word軟件的操作命令，炸開則可以把字符串進行打散成線段方式。但是，炸開后不允許再次以文字方式進行編輯和修改，在使用時，一般建議不要炸開，如果需要線段方式時，做一個偏移就可以得到。

　　確定文字后，就可以把文字在窗口內輸入。輸入時，如果選擇了自動調整，則利用兩點構成的長方形來確定文字的關鍵點，否則，鼠標輸入的就是關鍵的位置。

　　另外，在使用時，還可以通過讀入AutoCAD中的二維文字來實現文字的輸入，這樣就可以省去建立文字模型的過程

　　二、文字的調整

　　在實際使用時，往往需要調整文字的大小、形狀和位置等。有時候可能需要做些圓弧分布的文字，這時就需要利用EdgeCAM的一些特定功能進行文字特征的調整。

　　首先，在文字的變化和調整上，EdgeCAM提供了文本特征對話框，如圖2所示。只要雙擊要編輯的文字，就可以得到對應文字的文本特征對話框。該對話框的內容和文字對話框的內容基本相同，用于根據實際需要來調整文字的各種參數，如果需要調動文字的位置，則可以采用坐標輸入或自動調整的方式來進行調整。顯示選項中，有用于調整文字的線型、顏色和圖層等。

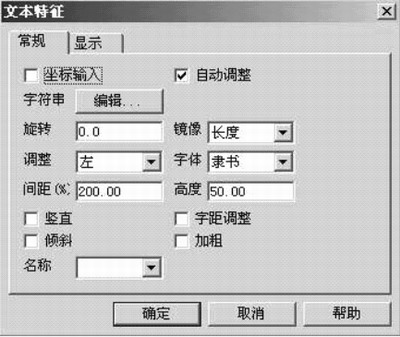

　　圖2 文本特征對話框

　　同樣，利用軟件給定的移動，旋轉、比例以及偏置命令，我們也可以修改文字的位置、角度、大小和粗細。

　　值得注意的是，在做圓弧型排列的文字時，對于矢量文字，我們可以通過旋轉(帶復制)方式來得到文字對應的位置，然后進行修改得到需要的排列文字;但對于TureType字體，由于該字體的文字有對應的關鍵點值，因此在旋轉后修改文字時，會出現文字位置回到原來位置的現象。對此，我們在調整時，可以先修改文字，然后再進行文字的旋轉(帶復制)。之后在原文字上再修改、再旋轉(帶復制)，這樣需要幾個字、進行幾次的以上操作就可以完成了。當然，我們也可以采取先定好位置再給文字的方式排列文字。

　　例如，我們可以給出一個點，然后把該點進行旋轉(帶復制)，得到一系列分布整齊的點，然后我們把這些點作為輸入文字的關鍵點進行文字的輸入，最后調整文字的字符串和角度，就可以得到對應的樣式了。這種方式雖然在輸入時需要一定的過程，但可以得到一些變化形狀的文字。

　　用文字的偏置，可以得到一些加粗或變細的文字。該命令在碰到文字相交時，會自動剪除掉相交文字相交的部位，得到如圖3所示樣式的形狀。需要該樣式時，就可以采用這種辦法，但如果一定需要完整文字，在輸入文字時，把它炸開就可以了。

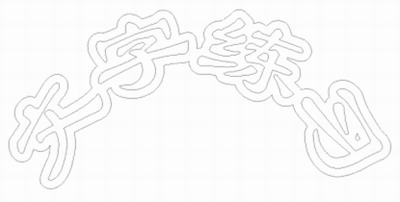

　　圖3 文字的編置效果

　　三、文字的加工

　　在完成文字的放置后，把模式切換到加工模式，就可以開始進行加工了。對于文字的加工有多種的方式和辦法，下面給出幾個例子。

　　1. 利用文字銑切功能

　　文字銑切是文字加工中最為簡單的辦法，但使用時局限于矢量文字，同時也只能做凹雕。由于是線型文字，文字的大小由刀具半徑的大小來決定。

　　指定刀具后，選擇銑切加工→文字銑切，彈出如圖4所示的“文字雕刻”對話框。在常規選項里，指定加工時的進給數率、降刀數率、主軸轉速、公差值，給定該加工的名稱;在切削深度選項里，給定的是接近平面、退刀位置、基準平面、切削深度和完成切削后刀具放置的位置。填好參數后，指定要加工的矢量文字就可以形成刀具路徑了。

　　在這些參數中，大家可以發現，這種文字雕刻只能給定切削深度，說明了只能雕刻同一深度的文字。同時，由于矢量文字不能輸入中文，所以在使用時的局限性很大。

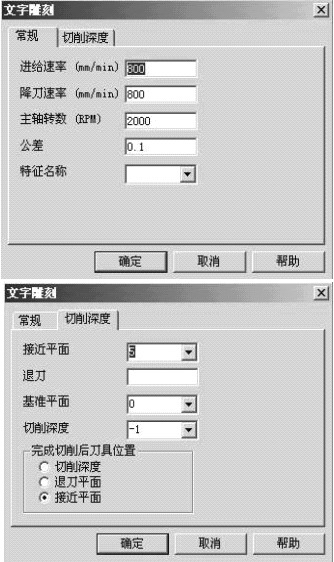

　　圖4 文字雕刻對話框

　　2. 利用2D外輪廓銑切、粗加工等方法進行TureType字體的加工

　　在EdgeCAM里，一般的TureType字體采用2D外輪廓銑切或粗加工的方法來實現中文字的銑切。

　　利用2D輪廓銑切，形成的是文字的輪廓形狀，它類似于文字銑切的功能。選用2D輪廓銑切的命令后，將得到如圖5所示的輪廓銑對話框，選項設定基本與其他銑切輪廓的設置相同。要注意的是，在高級選項中要把雕刻一項選中，這樣它就會自動的取消掉輪廓參數，得到實際加工是雕刻的參數方式。

　　在加工時，根據輪廓選擇中的選項，可以調整輪廓銑時刀具所走的路徑是沿文字的內側還是外側。型腔加工則是要求指定輪廓內的型腔位置。

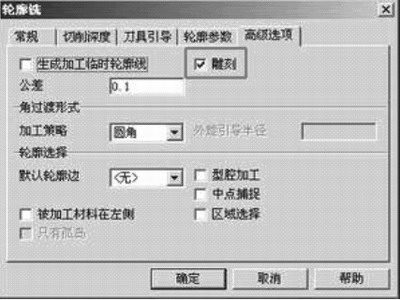

　　圖5 輪廓銑對話框

　　這種加工可以解決文字輪廓的銑切，但不能形成真正意義上的凹雕，也不能形成需要的凸雕。所以在實際中，我們更多的是采用粗加工。

　　粗加工在凹雕和凸雕中都可實現。在使用時，選用線框方式進行加工，將加工參數設置完成后選擇要加工的文字，就可以得到對應的凹雕樣式了。需要凸雕時，要把文字和要求切削的外邊框同時選中，這時，計算機會通過加工區-非加工區-加工區的方式篩選，完成加工中的樣式。

　　3. 采用等粗糙度加工方式

　　在以上的加工方式中，由于都是采用線框方式進行的，因此在使用時，只能通過設定切削深度的方式來統一控制文字的深淺，對于曲面或?qū)嶓w模型來說，就不能得到離曲面等值的凸、凹雕。需要這種雕刻時，我們可以采用等粗糙度加工方式來實現。

　　在文字調整好以后，選擇等粗糙度命令，可以得到圖6的對話框。由于我們是利用等粗糙度命令加工來加工文字的，所以在參數選擇上，將有一些變化。首先，在加工余量上，這個參數將成為文字的雕刻深度或凸出高度，在使用時，這個余量絕對值要求小于刀具的半徑，給定負值就可以得到選定的切削面。

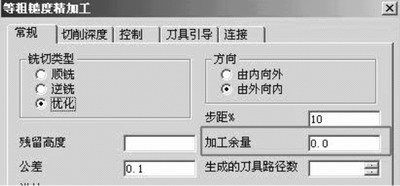

　　圖6 等粗糙度加工中常規選項卡

　　在切削深度的選項中，值的參數沒有變化，切削深度將決定加工時刀具的最低位置，如圖7所示。

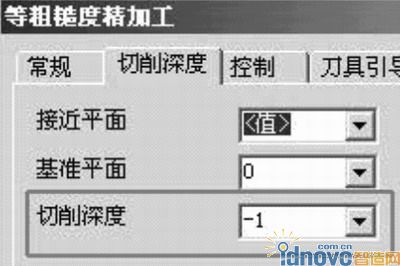

　　圖7 等粗糙度加工中切削深度選項卡

　　后面的刀具引導選項和連接選項中的幾個參數在用于文字加工時，就顯的十分的重要。其中，在刀具引導選項里，由于在等粗糙度加工中，是以保證整個區域為原則的，所以在加工時，區域外的部分都用于刀具的引導。我們在使用它加工文字時，將把文字的區域作為加工區域，不允許有刀具引導部分在內，所以在圖8中，類型的選項為無。同樣，我們把刀具的導入長度設為0，這樣才能內保證文字邊界的完整性，如圖8所示。在連接選項里，有一個短連接距離是最主要的設置項，其含義是在區域內，刀具路徑之間的距離小于該值時，可以進行短連接。由于文字在使用的時候，經常有距離很小的間隙，如果有該連接，就可能導致文字被破壞，所以在用于文字時，建議把該值設為0，如圖9所示。

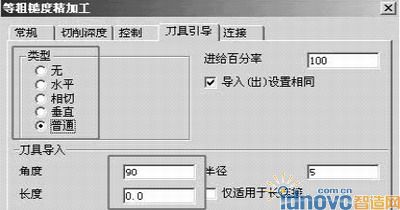

　　圖8 等粗糙度加工中刀具引導選項卡

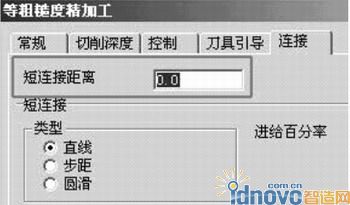

　　圖9 等粗糙度加工中連接選項卡

　　完成了選項的設定，要回到加工的選擇部分。首先選擇要做文字加工的面。給定面后，就要求選擇保留邊界的元素。這里如果做凹雕，就給定文字;如果做凸雕，就給定文字和外邊界空(給定要切削的位置)。最后，按要求給定其他參數就可以完成面上的凹、凸雕了。

　　四、結束語

　　在實際應用中，可能還需要根據實際情況來調節半徑補償或進行偏置，才能得到完完整整的文字。當然在使用時，我們也可以使用粗加工、輪廓銑或其他方法來實現文字的加工。EdgeCAM提供了各種各樣的加工命令，可以按照實際的需要選擇應用。使用中，選哪個加工命令并不是固定的，只要能滿足要求，任意的方法都是可行的。
