詳述G90的使用方法。G90是指外圓車削固定循環指令。

　　1)外圓切削循環指令格式：

　　G90 X(U)____Z(W)____F____：

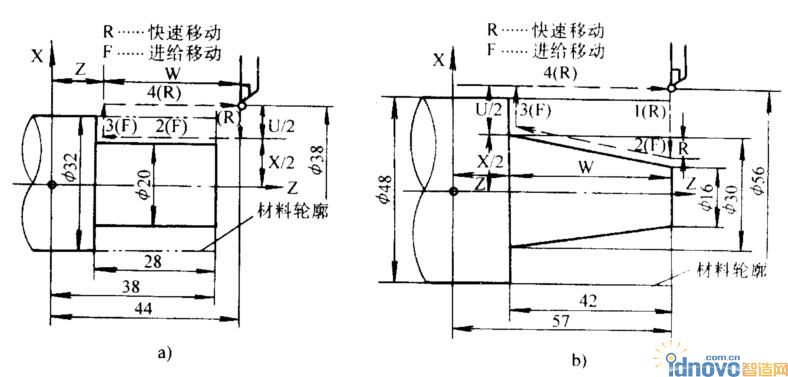

　　如圖所示，該循環主要用于軸類零件的外圓、錐面的加工。X(U)、Z(W)為車削循環中車削進給路徑的終點坐標，在使用增量值指令時，U、W數值符號由刀具路徑方向來決定。在循環加工過程中，除切削加工時，刀具按F指令速度運動外，刀具在切入、退出工件和返回起始點都是快速進給速度(G00指令的速度)進行的。

　　2)錐面切削循環指令格式：

　　G90 X(U) ____Z(W) ____R____F____;

　　如圖3-15b所示，R為錐度部分大端與小端之半徑差。以增量值表示，其正負符號取決于錐端面位置，當?shù)毒咂鹩阱F端大頭時，R為正值：起于錐端小頭時，R為負值。即起始點坐標大于終點坐標時R為正，反之為負。如圖中Z、R均為負值。

　　G90指令及指令中各參數均為模態值，每指定一次，車削循環一次，指令中的參數，包括坐標值，在指定另一個G指令(G04指令除外)前保持不變。用G90進行粗車時，每次車削一層余量，再次循環時只需按車削深度依次改變X的坐標值，則循環過程依次重復執行。

　　(3)編程實例

　　①圓柱面粗車

　　如圖a所示，零件右端外徑為Φ20，左端外徑為外徑為Φ32，直徑相差很大，加工余量較大，因此，在精車前，必須將大部分余量去除，為此，可使用G90車削循環指令編寫粗車程序，每次車削深度沿X向?yàn)閘mm，留0.2mm精車余量，則粗車程序?yàn)椋?/P>

　　……

　　N30 G90 X31.0 Z 10.5 F0.4;粗車開始程序段，第1次車削深度0.5mm，進給率0.4mm/r

　　N32 X29.0; 第2次粗車，車削深度lmm，其余參數不變

　　N34 X27.0; 第3次粗車，車削深度lmm

　　N36 X25.0; 第4次粗車，車削深度lmm

　　N38 X23.0; 第5次粗車，車削深度lmm

　　N40 X20.4; 最后一次粗車，車削深度1.3mm，留0.2mm精車余量。

　　……

　　②圓錐面粗車

　　如圖b所示，零件圓錐面小端外徑為Φ16，大端外徑為Φ30，棒料外徑為Φ48，按錐面粗車符號確定規則，R=16/2-30/2=-7，沿X方向車削度lmm，留0.2mm用于精車，粗車程序如下：

　　……

　　N30 G90 X47.0 Z14.5 R-7.0 F0.4; 定義粗車開始程序段，第1次車削深度0.5mm，進給率0.4mm/r

　　N32 X45.0; 第2次粗車，車削深度lmm，其余參數不變

　　N34 X43.0; 第3次粗車，車削深度lmm

　　N36 X41.0; 第4次粗車，車削深度lmm

　　N38 X39.0; 第5次粗車，車削深度lmm

　　N40 X37.0; 第6次粗車，車削深度lmm

　　N42 X35.0; 第7次粗車，車削深度lmm

　　N44 X33.0; 第8次粗車，車削深度lmm

　　N46 X31.0; 第9次粗車，車削深度lmm

　　N48 X29.0; 第10次粗車，車削深度lmm

　　N50 X21.0; 第11次粗車，車削深度lmm

　　N52 X19.0; 第12次粗車，車削深度lmm

　　N54 X16.4; 最后一次粗車，車削深度lmm，留0.2mm精車余量

　　……
