本文介紹了使用SCAM的三個F功能的相關內容。

　　CAD主畫面有如下三個F功能

　　1、F1繪圖

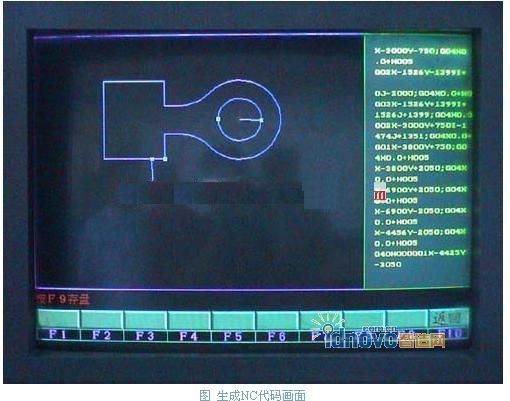

　　當選擇圖形文件、設定參數完成后，按F1即進入生成NC代碼畫面。如圖所示。

　　在此畫面圖形顯示區中，◎表示穿絲孔的位置，X表示切入點，□表示切割方向。

　　此時屏幕上功能鍵的含義如下：

　　F1反向---即改變切割方向，若當前為順時針?lè)较?，按F1后變?yōu)槟鏁r(shí)針?lè)较颉?/P>

　　F2均布---即把一個圖形按給定的角度和個數分布在圓周上。

　　按下F2后，出現提示輸入“旋轉角度”

　　旋轉角度以度為單位，它是與X軸正向的夾角，逆時針?lè)较驗檎?，順時針?lè)较驗樨?fù)，輸完旋轉角度后，按回車鍵出現畫面，這時提示輸入“旋轉個數”輸完旋轉個數后，按回車鍵均布圖形。

　　F3 ISO---即生成ISO格式的NC代碼

　　F4 3B---即生成3B格式的NC代碼

　　F9---存盤

　　F10---返回到上一CAM畫面

　　2、F2刪除

　　指刪除擴展名為DXF的圖形文件。

　　3、F3穿孔

　　當需要用穿孔紙帶存儲程序時，F(xiàn)3把生成的3B格式代碼送到穿孔機進行穿孔輸出。
