本文給出了數(shù)控線切割機床加工中常用的ISO程序運動指令介紹。

　　(1)G00 快速定位指令

　　在線切割機床不放電的情況下，使指定的某軸以快速移動到指定位置。

　　編程格式：G00 X～ Y～

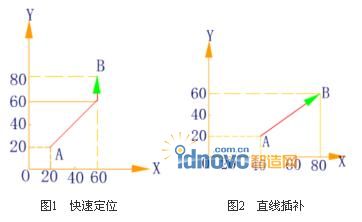

　　例如，G00 X60000 Y80000，如圖1所示。

　　(2)G01 直線插補指令

　　編程格式：G01 X～ Y～( U～ V～)

　　用于線切割機床在各個坐標平面內(nèi)加工任意斜率的直線輪廓和用直線逼近曲線輪廓。

　　例如：G92 X40000 Y20000

　　G01 X80000 Y60000，如圖2所示。

　　(3)G02、G03 圓弧插補指令

　　G02-順時針加工圓弧的插補指令。

　　G03-逆時針加工圓弧的插補指令。

　　編程格式：G02 X～ Y～ I～ J～

　　或G03 X～ Y～ I～ J～

　　式中：

　　X、Y----表示圓弧終點坐標。

　　I、J-----表示圓心坐標，是圓心相對圓弧起點的增量值，I是X方向坐標值，J是Y方向坐標值，應用例如圖6.26所示：加工程序為

　　G92 X10000 Y10000

　　G02 X30000 Y30000 I20000 J0

　　G03 X45000 Y15000 I15000 J0
