在電極NC編程過程中如何設置加工負余量? (加工)

　　這里我們以NX3環境示例，對UG其它版本操作方法基本相同。

　　通常我們利用工件表面通過布爾運算或修剪的操作來創建電極。但實際的火花加工要求電極比工件小一個放電間隙。在NX3中我們可以通過設置負余量實現。以下分兩種情況說明：

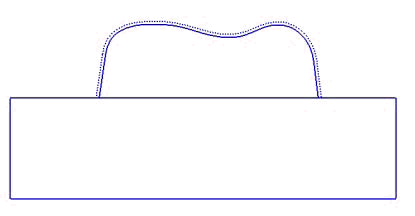

　　1.對自由形狀的工件 ，電極可以采用均勻負余量，如下圖。

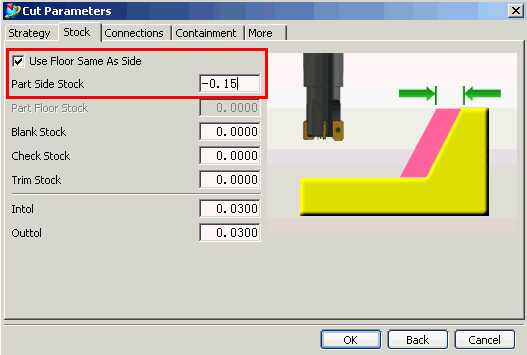

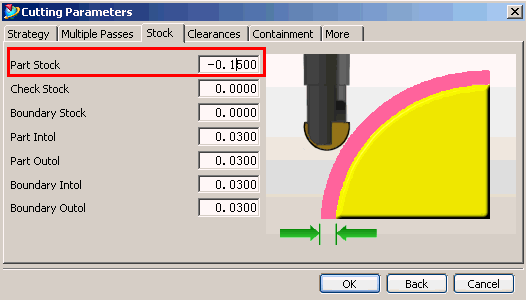

　　在UG里采用Z-Level或Fix-Contuer方式進行切削。電極的加工負余量在Operation Cutting里設置，如下圖。

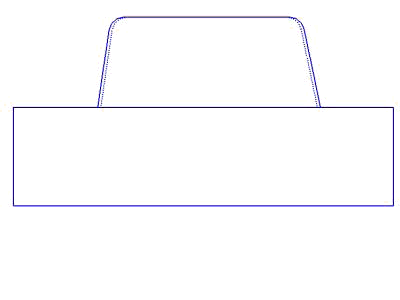

　　2.對一些結構件，可能工件深度有尺寸要求，那么在加工電極的時候只需要側面留間隙，底部由現場人員在火花加工過程中去控制，如下圖。

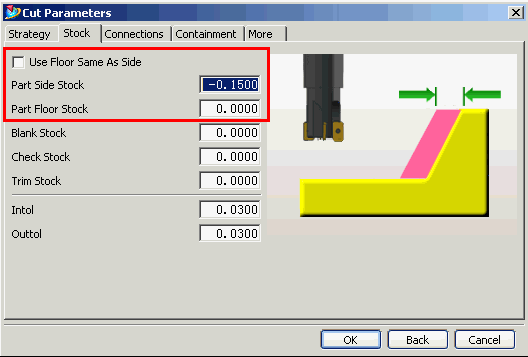

　　這種情況常用Z-Level的方式銑削電極，負余量也是在Operation Cutting里設置，注意取消‘Use Floor Same As Side’。
