本文介紹了GF阿奇夏米爾的鑄幣工藝相關介紹。

　　瑞士GF阿奇夏米爾集團為了更好的展示其作為工模具制造領域內領先設備供應商的核心技術，特別設計并制作了GF阿奇夏米爾硬幣作為在EMO 2007 機床展上贈送給客戶的禮物。

　　客戶所得到的由放電加工技術和高速銑削技術相結合加工出來的鋅質硬幣，是體現放電加工和高速銑削關鍵技術的永久標志。

　　一站式關鍵技術

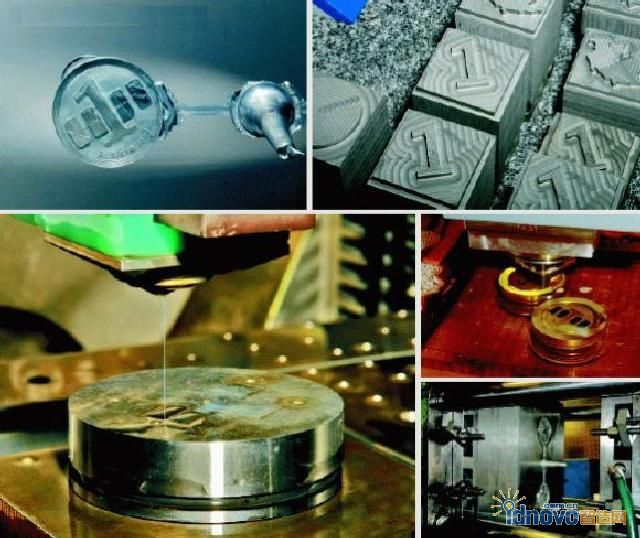

　　為了接近客戶的實際生產流程，在制定模具加工計劃時，需要優先考慮經濟性。在加工鑄鋅幣模具時，采用了高速銑削直接銑硬模、慢走絲線切割加工和電火花成形加工以及高速銑削加工石墨電極或銅電極等加工技術。GF阿奇夏米爾德國公司的產品推廣及溝通經理 Franz-Josef Sendler負責這個“生產項目”，并擔任協調者和技術主管的角色。該硬幣是根據MarCom EDM 部門的平面設計師Roberto Grizzi的設計,逐步完善之后轉換為CAD模型和CAM程序。

　　幾何形狀決定加工流程

　　設計者為硬幣正面的數字“1” 設計了簡明清晰并逐層削薄的外輪廓，這個清晰的輪廓也正是“1”的特色。而位于它兩側的精細的象形符號的設計，是對加工技術的一種挑戰。所以設計者決定用慢走絲線切割加工技術將這些符號切割出來作為鑲件插入模具中，這樣一來，就可以采用Mikron XSM 400U高速銑削加工中心來高速銑削加工那些象形符號鑲件上的圖形。

　　在硬幣的背面，設計者將元素設計在不同的平面上，那些從高降至低又由低升至高、落差為0.05mm的階梯狀光線，帶給人們不同的三維視覺效果。而這些平行的階梯狀平面，則是采用高速銑削直接加工而成。瑞士地圖是使用Mikron HSM 300 石墨加工中心高速銑削石墨電極，然后用電火花成形機床對內置了瑞士十字鑲件的模具進行電火花成形加工后形成的。這些階梯和瑞士地圖相交叉，但設計者又不想在交叉處留下銑刀半徑的痕跡，所以瑞士十字采用線切割加工出形狀后作為鑲件插入模具，這樣一來，這些臺階面就可以一直延伸到瑞士十字形狀的邊緣。

　　所有元素的結合，使得硬幣正面和背面的圖案分別成為一個交錯的整體。另外，為了更經濟地使用各項技術并滿足設計的要求，為工藝安排帶來了事先沒有想到的難度。因?yàn)殍T幣過程中起模桿總是會在工件上留下印記(在本例中即硬幣的背面部分)，對GF阿奇夏米爾硬幣來講，普通的圓形起模桿圖案太簡單了，因此，他們就專門設計了瑞士軍徽形狀的起模桿。

　　GF 阿奇夏米爾的許多部門都對這個造型精美的硬幣的成功鑄造貢獻了力量。而GF阿奇夏米爾集團員工的協作就如同GF阿奇夏米爾的技術結合同樣出色。
