某加工件的數控加工中心NC代碼實例

時間:2011-03-01 09:39:21 來源:

　　本文給出了某種加工件的數控加工中心NC代碼實例。

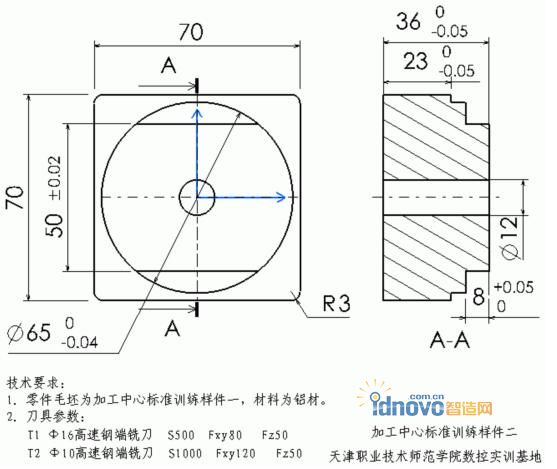

圖1

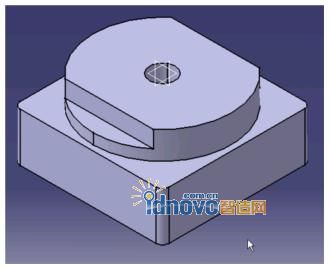

圖2

　　手工編程

　　主程序

　　%

　　O0001

　　G91G28Z0

　　T1M06

　　G90G54G0X0Y0S500M03

　　G43H01Z100.0M08

　　X-65.Y0

　　Z5.0

　　G01Z-12.8F50

　　D01M98P100F80(D01=15)

　　D02M98P100F80(D02=8.2)

　　G0Z-7.8F50

　　D02M98P200F80(D02=8.2)

　　G0Z100.0

　　M05

　　G91G28Z0

　　T2M06

　　G90G54G0X0Y0S500M03

　　G43H02Z100.0

　　X-65.0Y0

　　Z5.0

　　G01Z-13.0F50

　　D03M98P100F120(D03=13.0)

　　D04M98P100F120(D04=5.0)

　　G0Z-8.0F50

　　D04M98P200F120(D04=5.0)

　　G0Z100.0

　　M05

　　M09

　　M30

　　%

　　子程序O100

　　%

　　G41G01Y-30.

　　G03X-32.5Y0R30.

　　G02X0Y32.5R32.5

　　X32.50Y0R32.5

　　X0Y-32.5R32.5

　　X-32.5Y0R32.5

　　G03X-62.5Y30.0R30.0

　　G40G01Y0

　　M99

　　%

　　子程序O200

　　%

　　G41G01X-30.Y25.0

　　X30.

　　G02X30.Y-25.R32.5

　　G01X-30.

　　X-62.5Y0

　　G40

　　M99

　　%
