本文介紹了SCAM鏡像指令及錐度指令的使用。

　　CAD繪圖功能

　　在SCAM主菜單畫面下按F1功能鍵，即進入CAD繪圖功能，便可繪制零件圖，并可把該零件圖轉換成加工路徑狀態(指定穿絲點，切入點，切割方向等)。如圖所示。

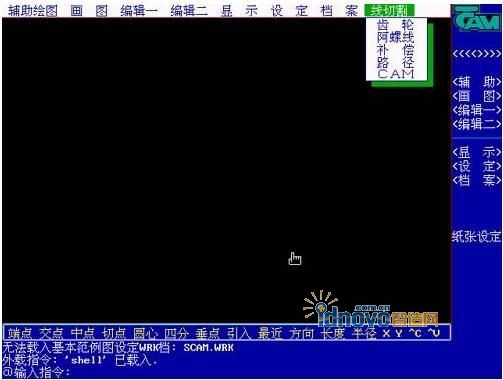

圖 CAD屏幕

　　在CAD下拉菜單中，選取〈線切割〉功能即會出現包括(補償)(路徑)等。

　　1、補償

　　即對線切割軌跡進行絲徑和間隙補償。

　　當生成3B格式的代碼時，須對切割的軌跡進行補償;當生成ISO格式的代碼時，可以用G41/G42來進行補償，也可在此進行補償。

　　選取〈線切割〉下的〈補償〉項，在屏幕的底部會出現如下的提示：

　　“補償值=”

　　這時要求輸入補償值，按回車鍵后，屏幕出現提示;

　　“請選擇圖形”：

　　這時，用鼠標在屏幕上定兩點形成一個窗口把要進行補償?shù)膱D形全部框起來。接著屏幕又出現提示：

　　“補償方向點”

　　這時只要用鼠標在所要切割圖形的外部或內部選取一點即可，當切割凸模時補償方向點應在圖形的外部，切割凹模時補償方向點應在圖形的內部。

　　2、路徑

　　對切割圖形進行路徑指定。

　　選取〈線切割〉下的〈路徑〉項，在屏幕的底部會出現如下的提示：

　　“請用鼠標或鍵盤指定穿絲點：”

　　要求輸入一個切割的始點，即穿絲點，可以從鍵盤上輸入點的坐標。輸入起始點后，屏幕下接著出現：

　　“請用鼠標或鍵盤指定切入點：”

　　這時要求輸入從穿絲點開始切割到達圖形上的一點，輸入完后在屏幕底部出現：

　　“請用鼠標或鍵盤指定切割方向”

　　切割方向點要定在切入邊上。
