本文介紹了電火花編程系統ISO坐標系設定指令G92的使用。
指令格式：G92 X_ Y_ I_ J_ ;
其中X和Y值確定了線絲起始點的坐標值，也就是借助絲的當前坐標值確定了程序原點;I確定零件的厚度，J確定零件編程表面到工作臺面之間的距離。如果零件在編程表面的上部I為正值，反之I為負值，如下圖所示。I和J的具體應用參見G51、G52。

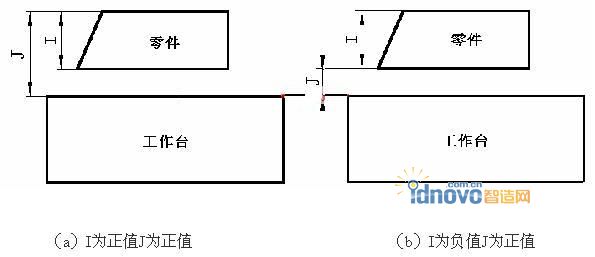

(a)I為正值J為正值 (b)I為負值J為正值
