本文極少了電火花編程中圓弧插補指令G02、G03應用。

　　指令格式：G02 X_ Y_ I_ J_ U_ V_ K_ L_ F_;

　　G03 X_ Y_ I_ J_ U_ V_ K_ L_ F_;

　　其中G02指定順時針圓弧，X和Y指定圓弧的終點，I和J指定圓弧的起點相對于圓心的增量值。U和V指定圓弧終點偏移向量，K和L指定圓弧中心偏移向量;G03指定逆時針圓弧，其它字的內容與G02相同。

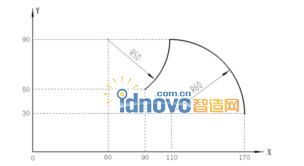

　　例：運動軌跡如下圖所示，絲線的初始坐標為(170，30)，程序如下：

　　絕對坐標系：G92 X170.0 Y30.0;

　　G90 G03 X110.0 Y90.0 I-60.0 J0.0;

　　G02 X90.0 Y50.0 I-50.0 J0;

　　相對坐標系：G91G03 X-60.0 Y60.0 I-60.0 J0.0;

　　G03 X-20.0 Y-40.0 I-50.0 J0.0;
