總說明
1.本圖庫廚房墻體厚度,磚混為240MM,框架剪力墻為避免200MM.單體設計可另行確定墻體材質及厚度。
2.本圖庫廚房開門方式為平開門。單體設計可另行確定。廚房門應在下部設有效截面積不小于0.02M 的固定百葉，或距地面留出不小于30MM的縫隙。
3.廚房上下水管，燃?xì)夤艿牟贾迷攩误w設計。
4.樓地面，墻面作法詳單體設計。
5.廚房木制品面漆及里漆均應選用防火漆另詳單體設計。木制品選用五金件，連接件由單體設計另行確定。
6.變壓式排風道采用四川省建筑標準設計《住宅廚房衛生間排風道圖集》編號為DBJT20-30。
7.圖中廚具及地漏均詳水施,排水坡度0.5% ,排向地漏。廚房地面降低20MM。
8.變壓式排風道選用說明：
9.本圖庫分為，高層，多層和別墅三類。
(1)高層廚房（CF-G）：
a.高層剪力墻結構形式的廚房（CF-GJ）。
b.高層框架結構形式的廚房（CF-GK）。
(2)多層廚房（CF-D）：
a.多層異形框架柱結構形式的廚房（CF-DKY）。
b.多層磚混結構形式的廚房（CF-GZ）。
(3)別墅廚房（CF-B）：

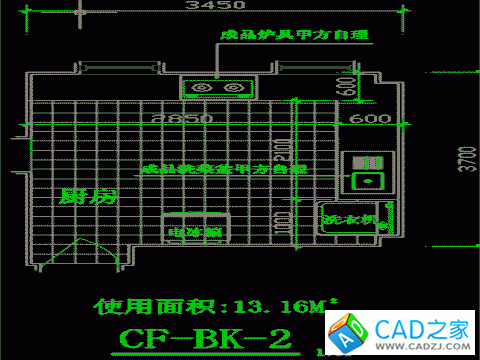

a.別墅框架結構形式的廚房（CF-BK）。
b.別墅磚混結構形式的廚房（CF-BZ）。
