XB4450銑床的數控改造

時間:2011-05-20 08:43:50 來源:未知

1 改造原因

XB4450銑床是昆明機床廠生產的仿形銑床。其基本參數為：最大銑削長度900mm，最大銑削寬度500mm，最大銑削高度350mm。該銑床由于長時間工作，設備老化，機械傳動偏差大，造成精度不高，速度慢；單軸控制，電路復雜，操作繁瑣，性能不穩定，且效率低下。為適應現代制造工業發展，合理利用資源，進行了如下改造。

2 電氣部分改造

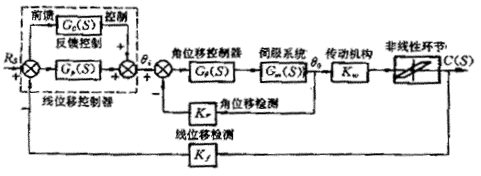

改造后的數控系統是由內外兩個位置環組成。其中內部閉環為轉角位置閉環，檢測元件為裝在電機軸上的光電編碼盤，驅動裝置為交流伺服電機(代替原來的可控硅控制的直流電機)，從而構成了一個輸入為qi，輸出為q0的隨動系統。由于編碼器分辨率較高，反饋采用數字脈沖伺服，部分采用雙脈沖輸入控制，所以抗干擾能力強。內環性能穩定，同改造以前開環控制比較，旋轉精度明顯提高。外部位置環采用分辨率為0.05µm光柵尺作為線位移檢測元件，直接獲取加工中機床工作臺的位移信息。產生數字脈沖傳送給計算機，構成全閉環控制，使機床定位精度得到保證。以內環轉角隨動系統的驅動裝置驅動工作臺運動，工作臺的位移精度由線位移檢測元件決定。采用雙閉環控制不但具有全閉環系統的位置控制精度，而且具有全閉環控制的精度穩定性，有效地保證了機床的響應速度和加工精度。

    圖1
  1. 穩定性分析
    由于內部轉角閉環不包含間隙非線性環節，因此通過合理設計該局部線性系統，可使其成為一無超調的快速隨動系統，其動態特性可近似表示為
    q0(S)/qi(S)=Kq/(TqS+1)
    式中：Kq——轉角閉環增益
    Tq——轉角閉環時間常數
    系統外環雖然包含了非線性環節，但設計控制器使

    Gp(S)=Kp/S
    式中 Kp——積分環節時間常數
    將系統校正為Ⅰ型并合理選擇系統增益，可避免系統的頻率特性曲線與非線性環節的負倒幅曲線相交或?qū)⑵浒鼑?，從而保證系統穩定工作。顯然當Tq較小時，q0(S)/qi(S)=K0，系統將具有更強的穩定性。
  2. 跟隨誤差分析
    采用上述方案可保證系統穩定工作，因此可忽略非線性因數的影響，求出該系統的傳遞函數
    系統設計時使反饋系數Kf=1，前饋通道


    上式說明，雙閉環系統具有理想的動態性能和跟隨精度。
    用三菱PLC處理復雜電路邏輯關系，使得線路簡化，性能穩定，維護方便。另外，為使機床能夠滿足加工不同材料的要求，主軸使用變頻器進行無級調速，保證主軸速度變化情況下，轉矩變化小。

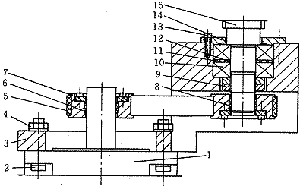

1.電機 2、13.螺釘 3.支承座 4、9.螺母 5.同步帶 6、8漲緊套 7.同步齒輪 10.軸承 11.外隔圈 12.內隔圈 14.壓緊法蘭 15.滾珠絲桿
圖2

3 機械部分改造

首先，將X、Y、Z三方向拖板的齒輪變速箱拆去不用，電機直接通過皮帶輪、同步帶帶動滾珠絲杠，從而帶動拖板移動。因此機械結構更為簡單，減少了傳動誤差。下面以Z方向的結構為例，說明其新結構。Z軸電機根據客戶要求安裝在機床的下方。其連接方法如圖2所示。 #p#分頁標題#e#
皮帶輪7通過漲緊套固定在電機軸上，它通過皮帶帶動帶輪8，帶輪8通過漲緊套與滾珠絲杠固定(滾珠絲杠采用一端固定，一端浮動方式的固定方式)，帶動Z向拖板升降運動。其中漲緊套機構是近幾年發展起來的一種新型無鍵連接方式，比有鍵連接更易保證精度，更易安裝，其結構、尺寸已經標準化。

4 改造結果

改造以后的銑床性能穩定，加工精度高。該機床采用三軸聯動，對于較復雜的模具曲面、異形工件均能自動加工，而且運算速度快，定位精度好，價格性能比高，適應了現代制造業的需要。
