如圖為升降臺銑床的支承套,零件材料為45鋼,無熱處理和硬度要求。分析其數控加工工藝。

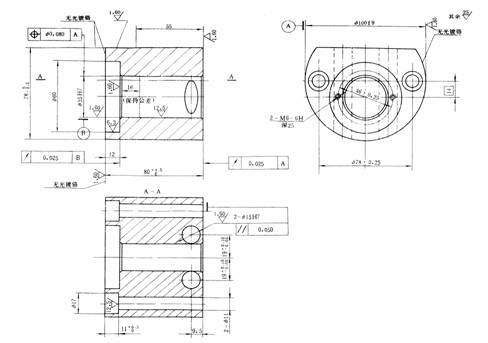

圖 支承套簡圖
(1)零件圖工藝分析
為便于定位裝夾,Φ100f9外圓、80
尺寸兩面、78
尺寸上面均在前面工序中用普通機床完成。數控加工的主要內容是:2-Φ15H7孔,Φ35H7孔、Φ60×12窩,2-Φ11×Φ17、2-M6-6H螺孔。
(2)選擇設備
根據被加工零件的外形和材料等條件,選用的臥式加工中心,其主要參數是:
工作臺尺寸:400㎜×Φ400㎜、工作臺左右行程(X軸)500㎜、工作臺前后行程(Z軸)400㎜,主軸箱上下行程(Y軸)400㎜,主軸中心線至工作臺面距離100~500㎜,主軸端面至工作臺中心線距離150~500㎜,主軸錐孔BT-40,刀庫容量30把。
(3)確定零件的定位基準和裝夾方式
工件以Φ100f9外圓、80
尺寸左端面定位。
(4)工件坐標系設定
B00、G54、X0、Y0設在Φ35H7孔中心上,Z0設在80
尺寸左面。
B900、G55、X0設在#p#分頁標題#e#80
尺寸左面。Y0設在Φ35H7孔中心上,Z0設在78
尺寸上面。
(5)確定加工順序及進給路線(分析略)
(6)刀具選擇
將所選定的刀具參數填入表1支承套數控加工刀具卡片中。
表1 數控加工刀具卡片
產品名稱或代號
×××
零件名稱
支承套
零件圖號
×××
序號
刀具號
刀具規格名稱
(尺寸單位 ㎜)
數量
加工表面
(尺寸單位 ㎜)
備注
1
T01
中心鉆Ф3
1
鉆Ф35H7孔、2-Ф17×Ф11中心孔、鉆2-M6-6H螺孔中心孔、鉆2-Ф15H7孔中心孔
2
T02
錐柄麻花鉆Ф11
1
鉆2-Ф11孔、2-M6-6H孔端倒角
3
T03
錐柄埋頭鉆17×11
1
锪2-Ф17
4
T04
粗鏜刀Ф34
1
粗鏜Ф35H7至Ф34
5
T05
合金立銑刀Ф32T
1
粗銑Ф60×12至Ф59×11.5
6
T06
(6)切削用量選擇(分析略)#p#分頁標題#e#
(7)數控加工工藝卡片擬訂:通過分析可得出加工工藝過程,見表2。
表2 支承套數控加工工藝卡片
單位名稱
×××
產品名稱或代號
零件名稱
零件圖號
×××
支承套
×××
工序號
程序編號
夾具名稱
使用設備
車間
×××
×××
組合夾具
臥式加工中心
數控中心
工步號
工步內容
(尺寸單位 ㎜)
刀具號
刀具規格
(尺寸單位 ㎜)
主軸轉速
/r.min
