您的位置：網站首頁 > 機械制圖 > 機械技巧

組合機床電氣控制系統CAD

時間:2011-05-21 08:35:27 來源:未知
幾十年來，大連組合機床研究所一直從事組合機床研究、設計、制造，積累了不少經驗，對組合機床的CAD也進行了多年的研究和應用，并取得了可喜的成果。

1　系統環境

1.1　硬件配置
　　●486以上系列微機
　　●打印機
　　●鼠標
　　●繪圖機
1.2　軟件配置
　　●DOS6.0或以上版本操作系統
　　●AutoCAD 12.0計算機輔助設計，輔助繪圖軟件包
　　●FORTRAN77 3.0版編譯程序設計語言
　　●FORAUT V1.0 FORTRAN與AutoCAD接口軟件包
　　●Turbo C＋＋編譯程序設計語言
　　●Windows95

2　軟件內容

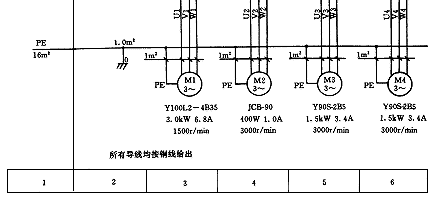

2.1　主回路的CAD
　　本軟件是組合機床及自動線電氣控制系統主回路計算機輔助設計及繪圖軟件包，適用于一般正轉電機、一般正反轉電機、帶制動器正反轉電機、雙速或三速電機、主軸定位和帶電腦監控器等多種形式的主回路的設計。
　　本軟件包由數據庫、圖形庫和源程序三部分組成。軟件采用軟件工程的方法進行開發。程序采用模塊化結構，輸入很少的數據，就能自動地繪出主回路的電氣控制系統圖，并包括元件型號、規格等選擇。軟件易于使用和維護，具有較好的實用性。
　　數據庫是各種常用電機及配套元件專用數據庫，其中匯總了300多種常用電機及其額定功率、額定電流、同步轉速及相配套的正反轉接觸器、自動開關、導線及管接頭等數據。本數據庫由27個數據文件所組成。
　　圖形庫中包括了繪制電控系統主回路所需的各種圖形，其中包括以下幾類主要圖形：自動開關類圖形、接觸器類圖形、電腦監控器類圖形、電機類圖形、框架類圖形(指包括主回路中各段用途、順序號、導線等圖形元素的圖形)等。
2.1.1　電機特征碼
　　為了區分不同類型電機的畫法，本軟件對電機進行了編碼，編碼規定如下：

電機種類特征碼一般正轉電機64一般正反轉電機66帶制動器正反轉電機68雙速、三速8/6/4極電機70三速8/4/2，6/4/2極電機72主軸定位小電機(≤3kW)74主軸定位大電機(＞3kW)76主軸定位多速電機78電源開關63
#p#分頁標題#e#

2.1.2　數據文件格式舉例
　　63，′電源開關′，′′，′′，0，0，′′
　　64，′Y90L-4B5′，′1′，′液壓電機′，0，0′′
　　70，′YD132M1-8/6/4′，2′，′左主軸低速，高速′，0，0，′′
　　72，′YD132M-8/4/2′，′3′，′右主軸低速，高速′，0，0′′
　　64，′Y132S-6B5′，′4′，′冷卻高壓泵′，0，0，′′
　　64，′YLF-180′，′5′，′磁力排屑′，0，0，′′
　　64，′Y132S-6B5′，′6′，′冷卻低壓泵′，0，0，′′
　　68，′Y90L-4B5′，′7′，′快進 快退′，0，0，′B′
　　其中，第一行是電源開關段，對于單機，第一行都一樣；對于自動線，當回路很多，一張圖畫不下時，只有第一張圖上有電源開關段，其它圖上沒有。
　　從第二行起，每行按′特征碼′，′電機型號′，′序號′，′用途′，第一支路電腦監控器標志，第二支路電腦監控器標志，′用途代碼′依次填寫適當數據。
　　序號是指電機在圖上的代號，如M1序號為1，M2序號為2，……
　　電腦監控器標志，當本段有電腦監控器時為1；否則為0。對于電機特征碼為64，66，68的回路，只有一個支路，第二支路電腦監控器標志為0。對于電機特征碼為70，72的回路，根據實際情況填寫，即有
　　0，0
#p#分頁標題#e#　　1，0
　　0，1
　　1，1
　　四種組合型式，對于電機特征碼為74，76，78三種情況，不用電腦監控器，電腦監控器標志全部為0。
　　用途代碼，是描述有正反向電機的正反向電流的情況，電機從正向直接轉向反向，其反向電流很大，反向接觸器額定電流的選擇要加倍。(如′攻螺紋′)。
　　正反向不是馬上轉換，可以按額定電流選擇(如′機械滑臺′)。此項只當特征碼為66和68時才有意義。當用于攻螺紋時，該字段寫′A′；當用于機械滑臺的時候，該字段寫′B′；當特征碼為63，64，70，72，74，76，78時，該字段填寫一個空格′′。
　　第二行到最后一行的順序，與主回路圖中自左至右的順序相同。數據文件建立后，命名，存盤，待以后使用。
2.1.3　運行主回路程序ZHL.EXE
　　進入C：＼DKCAD＼ZHL,執行主回路程序ZHLCAD.EXE.
　　C：＼DKCAD＼ZHL>ZHLCAD
　　根據提示依次輸入圖形文件名、數據文件名、選擇接觸器系列、是否用可逆接觸器、選擇可逆接觸器系列號、選擇自動開關系列號、是否是自動線、選擇允許的導線的最大截面積。
　　如果程序執行有錯，屏幕上顯示錯誤信息。
　　如果程序執行完畢，屏幕上顯示：Stop-Program terminated。
2.1.4　繪圖程序
　　進入AutoCAD在command:狀態下，鍵入script命令，輸入圖形文件名，程序自動轉入繪圖程序。屏幕上顯示繪圖過程，繪圖區陸續出現主回路圖形。檢查屏幕上的圖形，如果不需要修改，可以存圖待用；如果需要修改，可以在AutoCAD圖形編輯狀態下進行修改，直到滿意為止。
2.1.5　庫的擴充

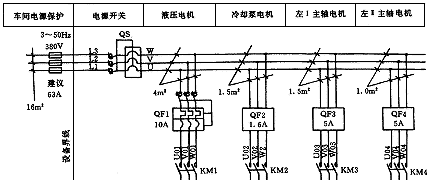

　　本軟件給用戶留在充分的空間，電控系統中采用的接觸器和自動開關等是有限的，如果用戶采用的元件庫中沒有，可以按我們的設定方式進行擴充。具體實施辦法，此文不作詳細介紹。例(見圖1)。
#p#分頁標題#e#

圖1

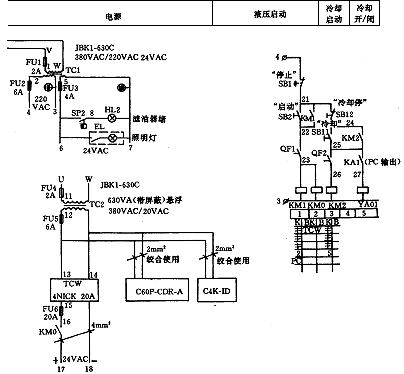

2.2　繪制原理圖菜單
　　將常用的電器元件圖形符號、框圖圖形符號等做成子圖，應用AutoCAD菜單編程語言編制符號，并將此納入AutoCAD菜單中，可用鼠標點出需要的電器元件圖形符號，快速繪出原理圖。例(見圖2)。

圖2

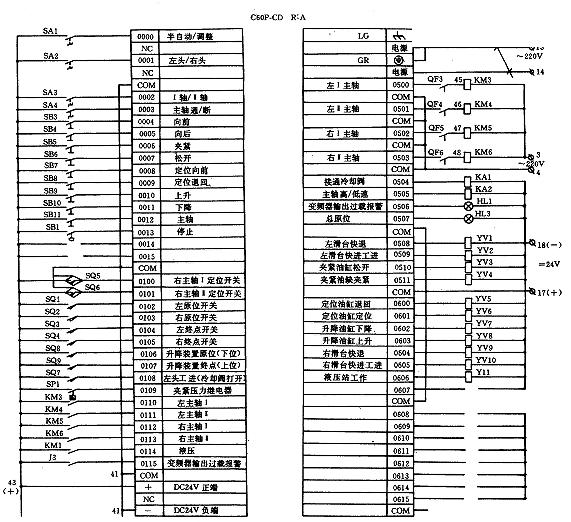

2.3　PC的I/O地址分配的CAD
　　目前，在我國可編順序控制器(PC)已普遍應用，為了提高設計速度，我們將常用的AB公司、西門子公司、立石公司等的PC150余種的地址分配表在AutoCAD下繪出，分類存入計算機中，并將此納入AutoCAD菜單中，根據需要可隨時調用。可用鼠標點出需要的PC的I/O地址分配表。例(見圖3)。

圖3

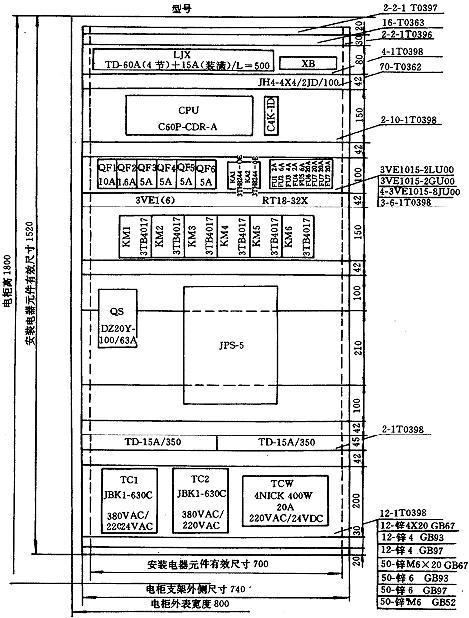

2.4　電柜內元件位置圖的CAD
　　電柜內元件位置圖是電控系統設計中所提供的圖紙之一，它是根據“電控系統原理圖”將各個控制元件布置在電柜中的圖紙。
　　本軟件是將組合所常用的電柜系列分別繪制的子圖，用以作為繪制電柜的基礎。考慮到現在各種電器元件變化較大，各種新產品不斷涌現，對每個元件的長寬尺寸，抽出其共性，統一繪制1∶1的子圖，繪制出每種電器元件的有效尺寸。這樣可以大大降低子圖的數量，省去繪制子圖的繁雜，而且為增加新的電器元件提供了方便，生成的圖形也易于修改。
　　本軟件具有適用范圍廣、操作方便、自動化程度高、生成圖形后易修改等特點，具有較強的靈活性。可適用于單機和自動線，板前、板后走線等，采用人機對話的方式輸入，操作方便。例(見圖4)。

圖4

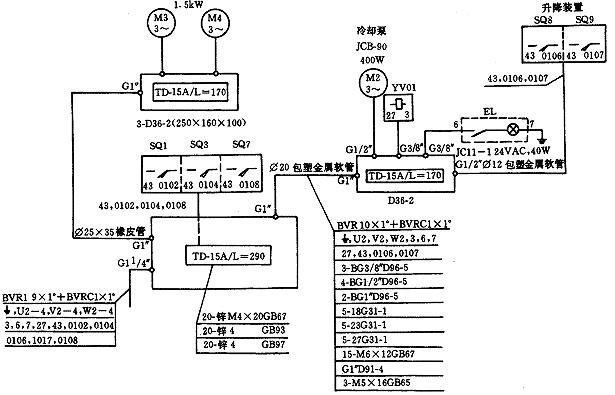

2.5　繪制機床接線互聯圖
　　把典型機床部件、操縱臺面板圖等做成子圖，在AutoCAD繪圖軟件支持下，可以快速繪出機床接線互聯圖。例(見圖5)。

圖5#p#分頁標題#e#
